Zesílení tlaku vhydraulické válceje problém konstrukce obvodu, který může zůstat během normálního provozu neviditelný a objeví se pouze tehdy, když se zablokuje komora, zavře se ventil, změní se teplota oleje nebo se zatížení vyvine v neočekávaném směru.
Základní příčinou je nestejná plocha na dvou stranách jednopístového pístu. Když je olej zachycen na jedné straně a druhá strana je pod tlakem nebo nucena se pohybovat, píst může fungovat jako hydraulický zesilovač. Výsledný tlak v zablokované komoře může být vyšší než tlak dodávaný čerpadlem.
Tepelné zamykání je související riziko. Pokud se olej zachytí mezi uzavřenými ventily a teplota válce stoupne, kapalina expanduje uvnitř téměř pevného objemu. Zvýšení tlaku může působit na těsnění, armatury, ventily, potrubí a součásti láhve, i když čerpadlo neběží.
Pro kupující OEM není klíčovou otázkou pouze „Jaký je pracovní tlak ve válci? Je to také „Jaký tlak může válec vidět, když je okruh zablokovaný, zahřátý, spuštěný, zastavený nebo zpětně poháněný?
Konvenčníjednotyčový hydraulický válecmá plnou plochu pístu na straně víka a menší prstencovou plochu na straně tyče. Tyč zabírá část plochy pístu na straně tyče.
Pokud je strana uzávěru pod tlakem, zatímco objem na straně tyče se nemůže vyprázdnit, síla přenášená pístem působí na menší plochu na straně tyče. Vztah prvního průchodu je:
Tento vztah je inženýrským screeningovým nástrojem. Předpokládá zjednodušený, statický stav a nenahrazuje kompletní analýzu obvodu. Skutečný tlak závisí na netěsnosti, obsahu zachyceného vzduchu, stlačitelnosti kapaliny, konstrukční poddajnosti, chování těsnění, odezvě ventilu, tření, teplotě a směru pohybu.
Poměr ploch je důvodem, proč může válec zaznamenat tlak na straně tyče, který převyšuje tlak čerpadla. Válec nevytváří energii z ničeho; vyměňuje sílu a pohyb přes geometrii pístu, zatímco zablokovaný objem je vystaven jinému tlaku.
Předpokládejme pouze pro ilustraci plošného vztahu, že:
- Plocha pístu na straně víka je 10 in²
- Prstencová plocha na straně tyče je 7 in²
- Tlak na straně uzávěru je 2 100 psi
- Komora na straně tyče se nemůže vybít
Zjednodušený odhad intenzifikace je:
Toto není hodnocení produktu, výsledek testu nebo schválení návrhu. Je to příklad výpočtu ukazující, proč válec dimenzovaný na tlak čerpadla může stále vyžadovat revizi protilehlé komory a uspořádání ventilu.
Pokud je plocha na straně tyče mnohem menší než plocha na straně uzávěru, teoretický tlakový poměr se stává přísnější. Skutečný stroj může uvolnit nebo omezit tlak netěsností, pojistným ventilem nebo konstrukčním pohybem, ale tyto cesty musí být záměrně navrženy a ověřeny.
Klasickým stavem je tlak aplikovaný na konec uzávěru, zatímco konec tyče je blokován uzavřeným směrovým ventilem, ventilem pro udržení zátěže, pilotně ovládaným zpětným ventilem nebo cestou zmrzlé tekutiny.
Riziko se zvyšuje, když je válec tlačen směrem k zatažení zátěží nebo tlakem na konci víčka. Olej na straně tyče nemá kam jít, takže tlak může rychle stoupat.
Aby se zabránilo nekontrolovanému pohybu, používají se zátěžové ventily. Jsou důležitými bezpečnostními prvky, ale okruh musí stále poskytovat řízenou cestu pro zachycený olej během vysouvání, zatahování, zastavování a tepelných změn.
Uspořádání ventilů, které drží zavěšené břemeno v jednom stavu, může vytvořit lapač tlaku v jiném stavu. Kontrola se musí týkat spouštění, normálního pohybu, nouzového zastavení, selhání hadice, odpojení ventilu a údržby.
Válec poháněný proti tvrdému dorazu může vytvořit tlakovou špičku nebo zachycovat tekutinu, pokud ventil nadále dodává průtok. Mechanický doraz neodebírá hydraulickou energii; přenáší zatížení do konstrukce, válce, uložení a okruhu.
Ovládání konce zdvihu, nastavení tlumiče, odlehčovací dráhy a dorazy stroje by proto měly být přezkoumány společně. Polštář není náhradou za správně navrženou dráhu omezující tlak.
Některé obvody záměrně spojují porty válců způsobem, který mění rychlost nebo používá vytlačený olej na straně tyče. Tyto okruhy mohou vytvářet neobvyklé tlakové a průtokové vztahy. Standardní výpočet tlakové láhve nemusí popisovat skutečné tlaky v otvoru.
Schéma by mělo identifikovat každé spojení mezi komorami s uzávěrem a koncem tyče, včetně regeneračních cest, pilotních vedení, sekvenčních ventilů a řízení průtoku.
Hydraulický olej expanduje, když jeho teplota stoupá. Pokud je olej zachycen v tuhém nebo téměř tuhém objemu, expanze nemá kam jít a tlak se zvyšuje.
Nárůst tlaku je ovlivněn vlastnostmi kapaliny, zachyceným objemem, změnou teploty, obsahem vzduchu, elasticitou součástí a dostupností netěsnosti nebo odlehčení. Zjednodušený odhad tepelné roztažnosti může pomoci ukázat směr rizika, ale neměl by být používán jako konečná předpověď tlaku bez údajů o kapalině a poddajnosti systému.

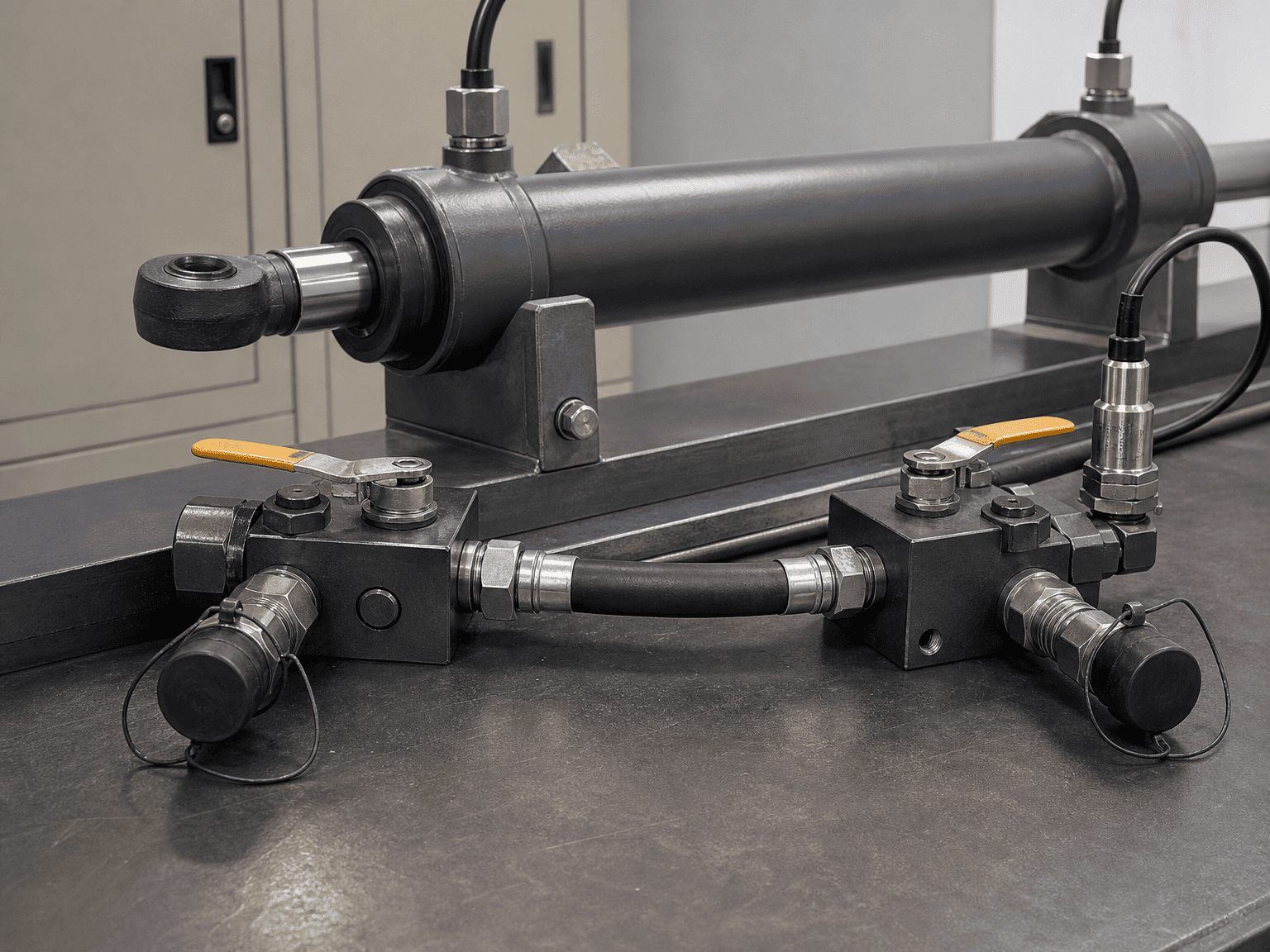

K tepelnému uzamčení může dojít, když:
- Válec je izolován dvěma uzavřenými ventily
- Pilotem ovládané kontroly zachycují oba porty
- Rychlospojky jsou rozpojeny a mezi nimi je zachycený olej
- Stroj je přemístěn z chladných podmínek do teplé dílny
- Sluneční světlo nebo jiný zdroj tepla ohřívá izolovaný válec
- Přídržný obvod zabraňuje normálnímu vyrovnání tlaku
Během nárůstu tlaku může být čerpadlo vypnuté. To je důvod, proč by pracovníci údržby neměli předpokládat, že hydraulický okruh bez napětí je bez tlaku.
Identifikujte zachycené objemy a vypočítejte nebo otestujte dráhu tlaku pro konec uzávěru a konec tyče. Zahrňte netěsnost ventilu, tepelnou roztažnost, zachycený vzduch a konstrukční shodu.
Okruh může vyžadovat odlehčovací zařízení, expanzní objem, uspořádání akumulátoru nebo řízenou dráhu doplňování. Správné řešení závisí na zatížení, nebezpečí, architektuře ventilu a příslušných požadavcích na konstrukci stroje.
Nepřidávejte pojistný ventil, aniž byste zkontrolovali jeho nastavení tlaku, průtokovou kapacitu, vypouštěcí cestu a interakci s funkcí držení zátěže.
Zkontrolujte trubku válce, píst, tyč, těsnění, porty, hadice, armatury, ventily, potrubí a montážní konstrukci. Nastavení odlehčení čerpadla není automaticky maximálním tlakem pozorovaným v každé zablokované komoře.
Zkontrolujte normální zastavení, nouzové zastavení, ztrátu elektrického napájení, poruchu hadice, návrat šoupátka ventilu, ztrátu řídicího tlaku a izolaci ruční údržby. Stav bezpečného držení může stále vyžadovat cestu k uvolnění tlaku.
Definujte podmínky studeného startu, provozní teplotu, stav zaparkování, skladovací teplotu a přímé vystavení teplu. Pokud lze lahev izolovat, zatímco je kapalina zachycena, musí být při kontrole rizik zohledněn tepelný tlak.
Zesílení tlaku nebo tepelné zablokování může být podezřelé, když stroj ukazuje:
- Porucha hadice nebo armatury na straně tyče navzdory normálnímu tlaku čerpadla
- Vzor vytlačování těsnění bez odpovídajícího přetlaku čerpadla
- Válec, která se po zahřátí nebo ochlazení obtížně pohybuje
- Zátěžový ventil, který se zamyká pevněji, než se očekávalo
- Zbývající tlak po zastavení čerpadla
- Kování, které nelze během údržby bezpečně uvolnit
- Pojistný ventil, který se otevře až po zastavení nebo změně teploty
- Nevysvětlitelné tlakové skoky, když válec dosáhne mechanického zastavení
Tyto příznaky nejsou důkazem jednoho mechanismu. Ukazují, že je třeba měřit a mapovat tlak v portu a chování při zablokovaném objemu.
1. Zajistěte bezpečnost stroje. Postupujte podle pokynů výrobce stroje pro izolaci a akumulaci energie. Neuvolňujte armaturu, abyste „zkontrolovali, zda je přítomen tlak“.

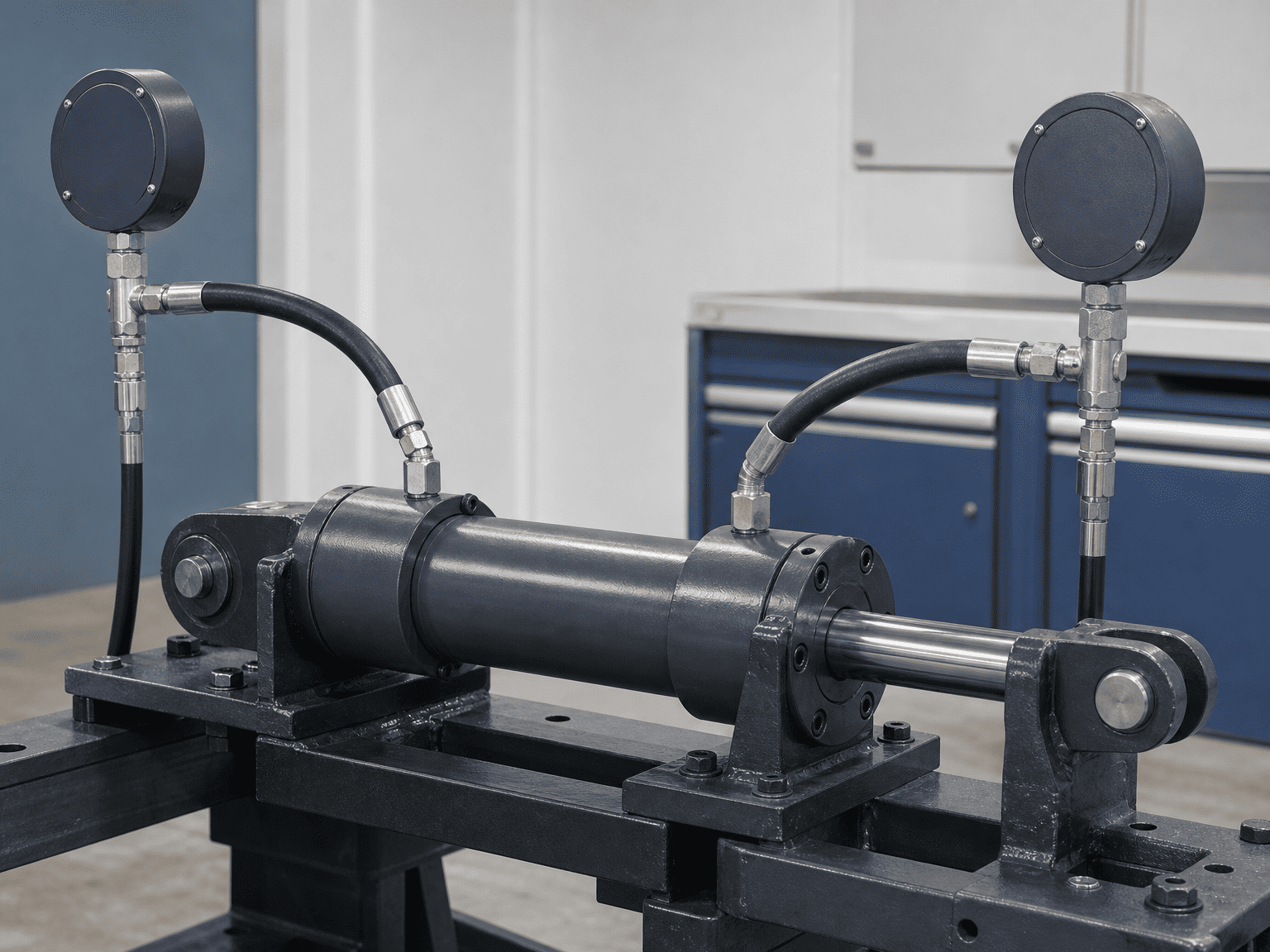

2. Zaznamenejte tlaky obou portů. Změřte tlak na otvorech láhve za příslušných podmínek zatížení a teploty, nejen na čerpadle.
3. Sledujte logiku ventilu. Identifikujte pilotně ovládané kontroly, vyvažovací ventily, sekvenční ventily, řízení průtoku a jakékoli připojení regenerace.
4. Identifikujte zachycené svazky. Označte každou sekci, kterou lze izolovat uzavřenými ventily nebo odpojenými spojkami.
5. Zkontrolujte historii teplot. Zaznamenejte teplotu kapaliny a okolí před, během a po tlakové události.
6. Zkontrolujte místo poruchy. Porovnejte těsnění, armatury, hadice a dutiny ventilů na straně tyče a víka, zda nedošlo k poškození způsobenému tlakem.
7. Zkontrolujte revizi výkresu. Potvrďte, že úpravy v terénu neodstranily odlehčovací cestu nebo nezměnily potrubí ventilu.
8. Znovu otestujte za kontrolovaných podmínek. Před opětovným uvedením stroje do provozu použijte vhodné vybavení a zdokumentovaný zkušební plán.
Výrobce může poskytnout užitečnější odpověď, pokud dotaz obsahuje:
- Vrtání válce, průměr tyče, zdvih a montážní uspořádání
- Velikosti a vedení hadic na konci uzávěru a na konci tyče
- Hydraulické schéma se symboly ventilů a pilotními vedeními
- Přetlak čerpadla a měřený tlak na každém portu válce
- Směr zatížení, stav zavěšeného zatížení a mechanické dorazy
- Čísla dílů pojistného ventilu, vyvažovacího ventilu a zpětného ventilu
- Typ kapaliny, teplotní rozsah a stav zachyceného objemu
- Normální zastavení, nouzové zastavení a chování při ztrátě napájení
- Fotografie vadných těsnění, armatur, hadic nebo ventilů
- Požadovaná přídržná funkce a příslušné požadavky na bezpečnost stroje
Jediná hodnota tlaku čerpadla zřídka stačí k diagnostice zesílení tlaku.
Ilustrativní výpočet plochy není hodnocením tlaku. Článek nepřiděluje blíže nespecifikované lahvi univerzální nastavení odlehčení, velikost ventilu, přípustný teplotní rozsah nebo bezpečný pracovní tlak.
Správný limit tlaku musí vycházet z aktuálního výkresu láhve, specifikace materiálu a těsnění, návrhu okruhu, údajů ventilu, důkazů o zkouškách a hodnocení rizik stroje. Katalog společnosti Parker, obecný hydraulický článek nebo vzorec mohou vysvětlit mechanismus, ale žádný z nich nenahrazuje konečnou kontrolu aplikace.
HCIC, také známý jako Jinan Huachen Industrial Co., Ltd., vyvíjí a vyrábí hydraulické válce a hydraulické pohonné jednotky pro vozidla, nakládání s odpady, stavební a průmyslová zařízení. Pro kontrolu zesílení tlaku poskytněte celý okruh a naměřené provozní podmínky, aby bylo možné válec posoudit jako součást stroje, nikoli samostatně.
