Pokud provozujete mobilní stroje – ať už se jedná o sklápěcí přívěs, zemědělský nakladač, vzdušný výložník nebo lis na odpad – pravděpodobně jste to viděli:
Je instalován zcela nový válec. Provozní tlak je v rámci jmenovité hodnoty čerpadla. Hydraulický olej je čistý. Přesto během několika stovek cyklů se stěrač tyče rozžvýká, pouzdro ucpávky je na jedné straně rýhované a hydraulická kapalina odkapává kolem primárního těsnění tyče.
Prvním instinktem je často obviňovat výrobce těsnění nebo předpokládat špatné chromování. Ale když zbouráte válec, výpovědní značka je téměř vždy stejná: silné opotřebení na jedné straně pouzdra ucpávky pístu spojené s opotřebením na opačné straně třecího kroužku pístu.
To není tlaková špička nebo vada těsnění. To je boční zatížení – a při plném zdvihu je to zabiják číslo jedna mezi hydraulickými válci.
Hydraulické válce jsou navrženy tak, aby poskytovaly lineární tlak a tah podél své středové osy. Nejsou to nosné nosné nosníky. U strojů v reálném světě však změny geometrie, prohnutí podvozku, nesouosost čepů a nerovnoměrné zatížení neustále vytvářejí boční síly.
Zde je mechanická realita:
1. Rozpětí ložisek se zmenšuje při plném vytažení: Když je tyč válce zcela zasunuta, je vzdálenost mezi ložiskem pístu a pouzdrem přední ucpávky maximální. Válec má silnou vnitřní podporu.
2. Násobič páky: Jak se válec vytahuje do plného vytažení, píst se pohybuje blíže a blíže k přední ucpávce. Vnitřní vzdálenost mezi dvěma opěrnými ložisky (rozpětí ložisek) se velmi zkrátí, zatímco vnější momentové rameno (prodloužená tyč) se velmi prodlouží.
3. Silný kontaktní tlak: I malá boční síla 200 lb na očko prutu vytváří masivní ohybový moment. S krátkým rozpětím ložisek mohou vnitřní reakční síly mezi tyčí a pouzdrem ucpávky vyšplhat na tisíce liber na čtvereční palec, rozdrtit mazací olejový film a zadřít.
Dorazová trubka je vnitřní ocelová nebo hliníková objímka umístěná přes pístnici uvnitř válce válce, mezi pístem a přední hlavou ucpávky.
Fyzicky zabraňuje pohybu pístu vpřed až k přední hlavě při plném zdvihu.
Zastavením pístu několik palců před dosažením ucpávky se dorazová trubka zablokuje v minimálním rozpětí ložiska.
Bez dorazové trubky: 60palcový zdvihový válec při plném vytažení může ponechat pouze 3 až 4 palce mezi pístem a ložisky ucpávky.
S 6palcovou dorazovou trubkou: Minimální rozpětí ložisek při plném vysunutí se zvětší na 9 nebo 10 palců, čímž se sníží vnitřní kontaktní napětí a natažení tyče o více než polovinu.
Ve standardní průmyslové a mobilní hydraulice (podle technických směrnic NFPA a ISO) se dorazová trubka důrazně doporučuje vždy, když efektivní zdvih překročí 40 palců (přibližně 1 000 mm), nebo když válec pracuje vodorovně s vidlicovými nebo čepovými úchyty.
Základní pokyny pro velikost:
1. Zdvih pod 40 palců: Standardní rozteč ložisek je obecně dostačující pro středně náročné cykly, za předpokladu správného vyrovnání.
2. Přes 40 palců zdvihu: Přidejte 1 palec dorazové trubky na každých 10 palců zdvihu nad 40 palců
Pokud navrhujete nový stroj nebo řešíte závady v terénu, použijte tento kontrolní seznam ve 4 krocích:
Pevné patky nebo příruby nemohou tolerovat žádné úhlové vychýlení. Pokud se rám vašeho stroje během provozu ohýbá (např. korpus sklápěče se kroutí pod nerovnoměrným zatížením štěrkem), přejděte na uložení kulových ložisek nebo otočné vidlice. Kulová ložiska umožňují 3° až 5° samonastavování, čímž zabraňují zablokování tyče v ucpávce.
Štíhlá tyč se pod tlakem sloupku vychyluje, než se úplně vyboulí. Pokud průhyb překročí 0,002" až 0,005" na stopu zdvihu, dojde k deformaci břitu těsnění. Posun o jeden standardní průměr tyče (např. z 1,50" na 1,75" nebo 2,00") dramaticky zvyšuje modul průřezu a odolnost proti ohybu.

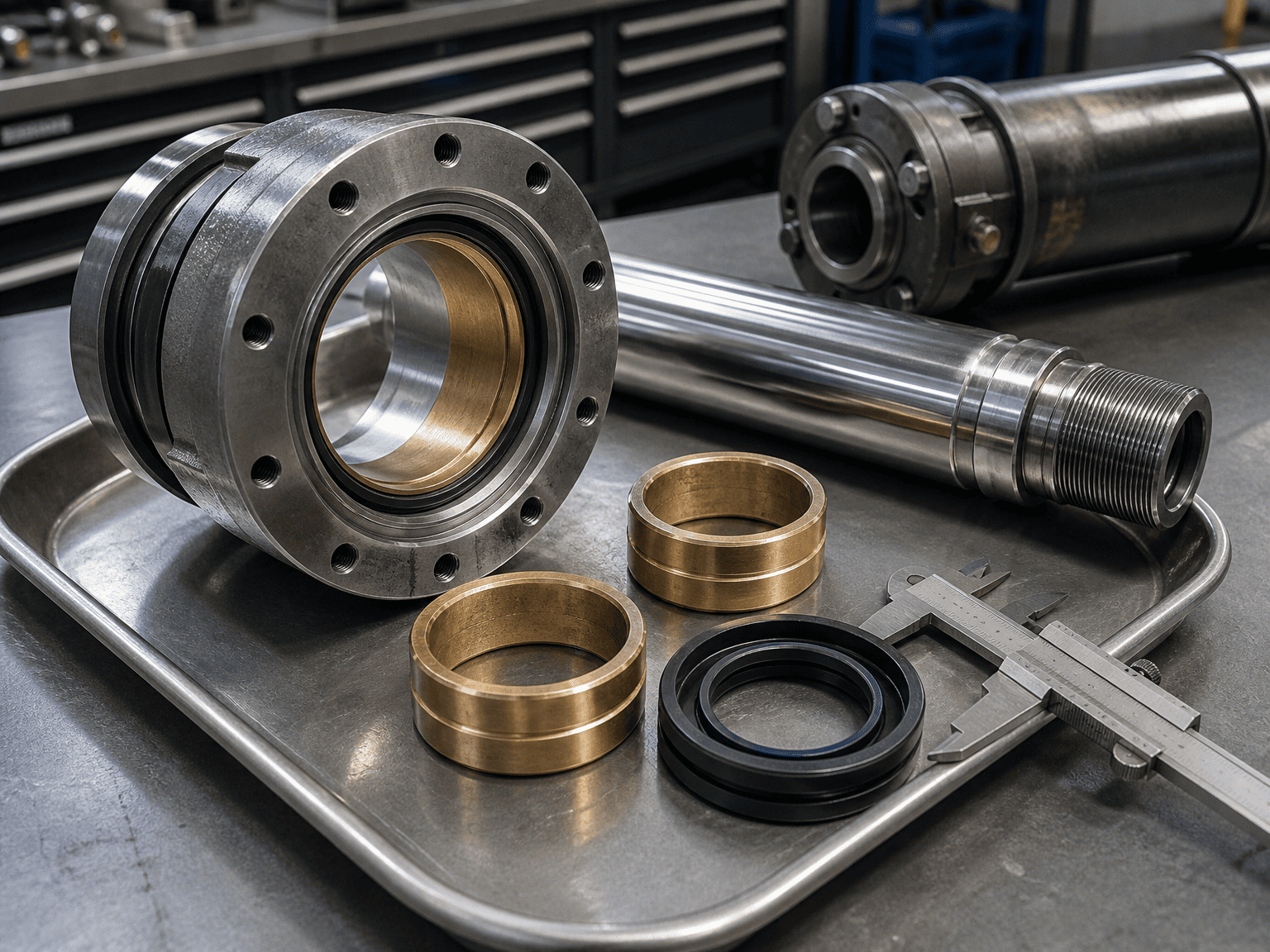

Standardní kontakt kov na kov vede k okamžitému zadření, jakmile se boční zatížení dostane přes olejový film. Vysoce kvalitní kompozitní třecí kroužky (jako je nylon plněný sklem, fenolová pryskyřice nebo fosforový bronz) absorbují boční nárazy a zachycují mikročástice, aniž by došlo k poškrábání chromové tyče.

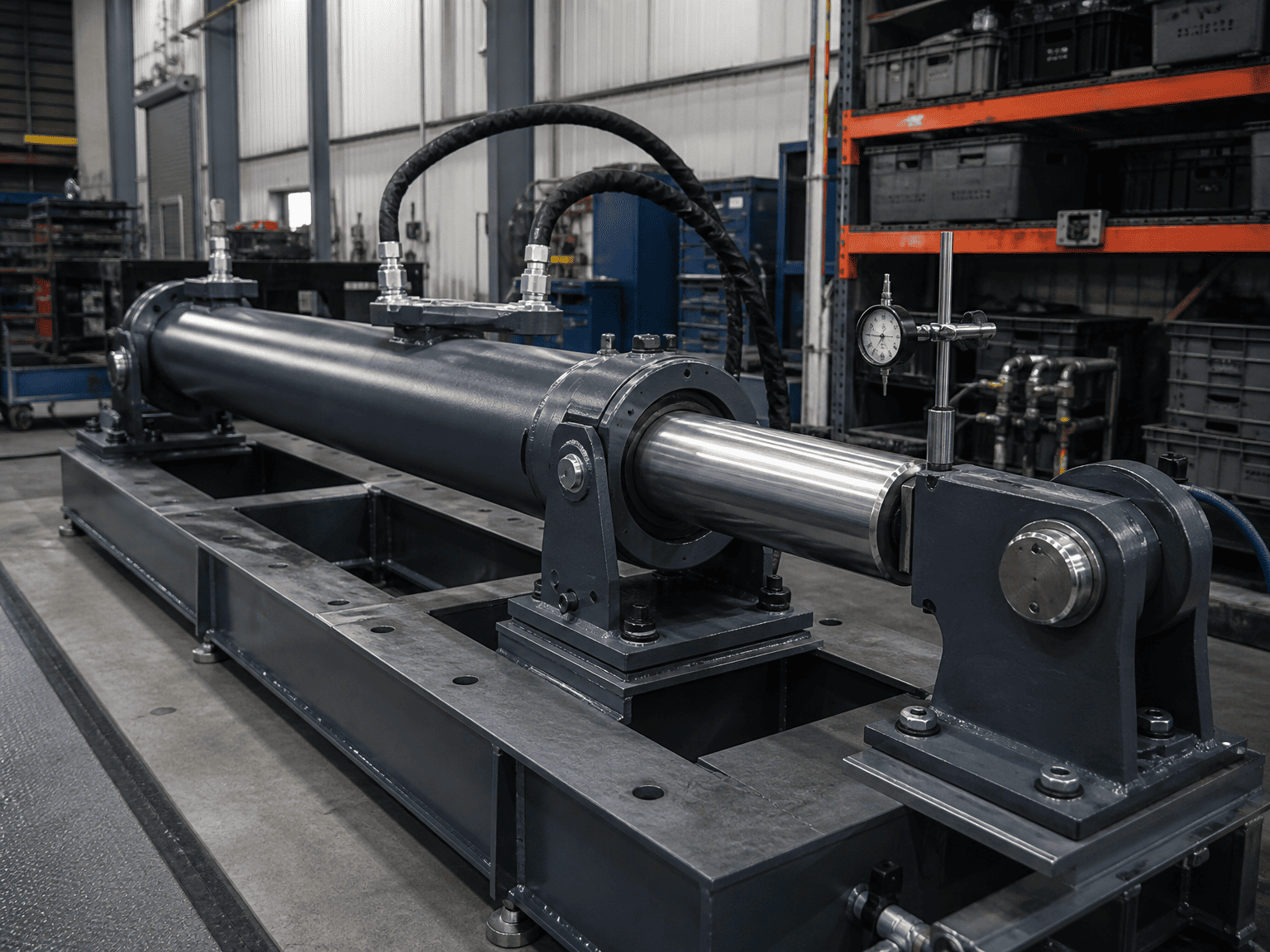

Při počáteční montáži stroje ověřte, že jsou oba montážní kolíky přesně rovnoběžné. Úhlové odsazení 1 milimetr přes rozpětí čepu 4 stopy může generovat stovky liber nepřetržitého bočního předpětí ještě předtím, než válec zvedne jakékoli užitečné zatížení.
Když požadujete vlastní konstrukci hydraulického válce nebo kontrolu výměny pro aplikace s vysokým bočním zatížením, poskytnutí těchto klíčových údajů urychlí technické ověření:
Provozní prostředí a pracovní cyklus: Maximální pracovní tlak (PSI/bar), frekvence cyklů, zatížení tlačením/tahem.
Typ montáže a středy kolíků: Rozměry zasunutých a vysunutých kolíků, průměry kolíků a zda jsou vyžadována kulová ložiska. Známé boční síly nebo úhlové
Nesouosost: Očekávané vychýlení rámu, zatížení větrem nebo posunuté kloubové body. Aktuální příznaky poruchy: Pokud vyměňujete stávající válec, sdílejte fotografie opotřebované pístnice, ucpávkového pouzdra a těsnicích břitů.
