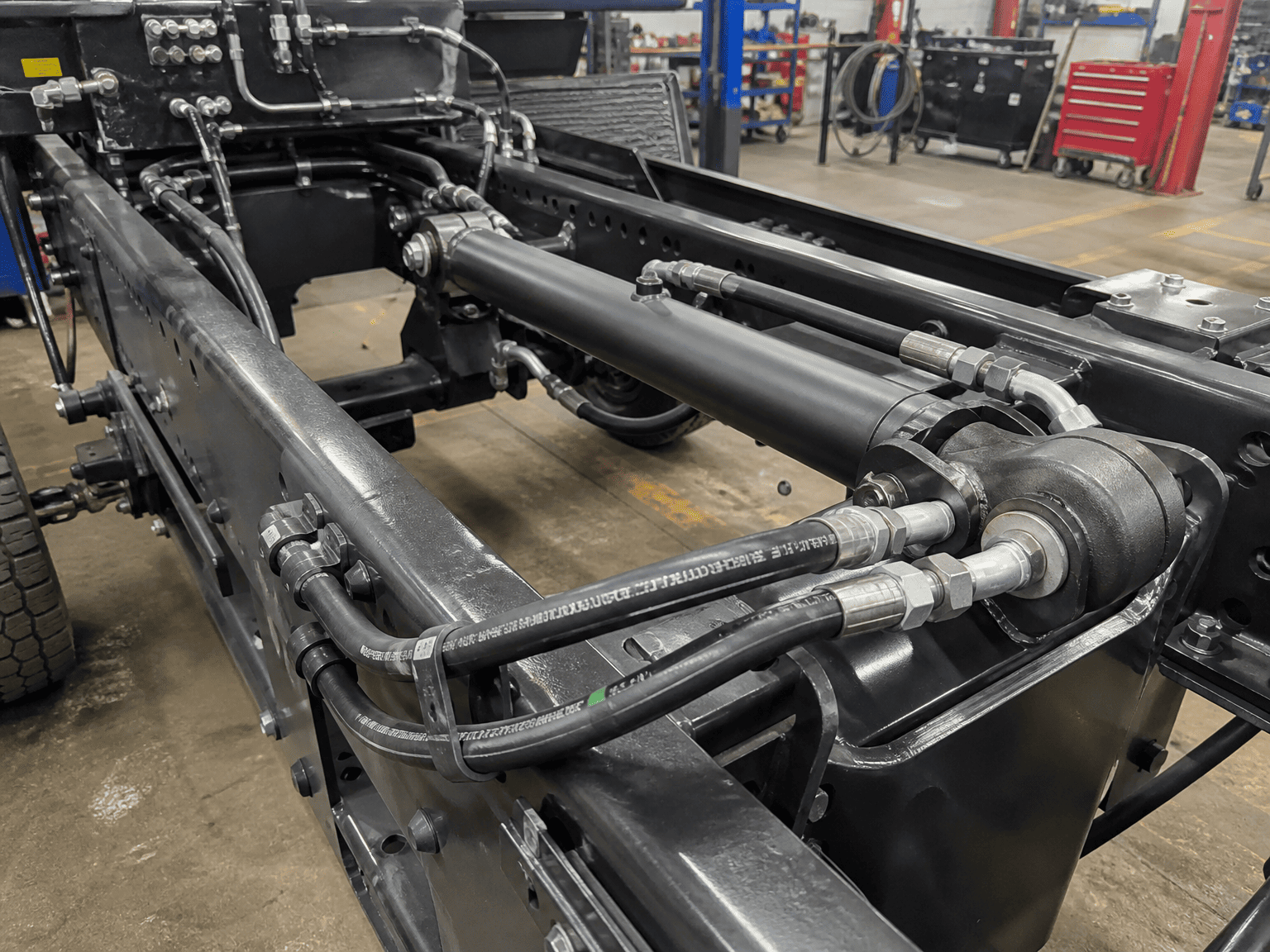

Když ahydraulický válecpo třiceti minutách provozu nedosáhne stanovené rychlosti cyklu nebo se rozpálí, inženýři často obviňují hydraulické čerpadlo nebo směrový regulační ventil. V dílně je však základní příčina často mnohem jednodušší: hrdla válce a propojovací potrubí jsou silně poddimenzované pro požadovaný průtok.
Kapalina vytlačovaná přes omezený otvor otvoru se chová jako voda vystříknutá přes sevřenou zahradní hadici. Rychlost raketově stoupá, laminární proudění se zhroutí do prudké turbulence a přes hrdlo přístavu se vyvinou masivní tlakové ztráty. Toto omezení přeměňuje cennou hydraulickou sílu přímo na destruktivní teplo, zpomaluje rychlé vysouvací zdvihy a může dokonce spustit lokalizovanou kavitaci nebo vyfouknutí protitlakého těsnění během vysokorychlostního gravitačního zatahování.
Správné dimenzování portu není jen o přizpůsobení jakéhokoli závitu závitu, který se nachází v postýlce. Vyžaduje vyvážení rychlosti kapaliny na každé provozní lince, aby byla zajištěna tichá, energeticky účinná a bez úniků energie.
Rychlost kapaliny určuje, zda olej proudí hladce v paralelních proudnicích (laminární proudění) nebo se prudce stlouká s vysokým třecím odporem (turbulentní proudění). Výrobci průmyslových a mobilních zařízení dodržují přísné směrnice o rychlosti napříč různými větvemi obvodů:
| Obvodová větev / Typ vedení | Doporučená rychlost (m/s) | Doporučená rychlost (ft/s) |
|---|---|---|
| Sací potrubí čerpadla | 0,5 až 1,2 m/s | 2,0 až 4,0 ft/s |
| Zpětné vedení (nízký tlak) | 1,5 až 2,5 m/s | 5,0 až 8,0 stop/s |
| Kontinuální tlakové vedení | 3,0 až 5,0 m/s | 10,0 až 16,0 stop/s |
| Přerušované vedení vysokého průtoku | Až 6,0 m/s | Až 20,0 stop/s (krátký provoz) |
| Cylinder Port Throats | 3,5 až 5,5 m/s | 12,0 až 18,0 stop/s |
Vjednotyčové dvojčinné válceolej opouštějící konec uzávěru během zatahovacího toku se násobí poměrem ploch (často 1,5:1 až 2:1). Pokud pumpa dodává 30 GPM do dutiny tyče, **45 až 60 GPM vyrazí z portu na konci uzávěru. Pokud by byl otvor pro uzávěr dimenzován pouze pro rychlost napájení 30 GPM, rychlosti zpětného vedení mohou překročit 25 stop/s, což vytváří masivní zpětný tlak, který bojuje proti zatahovacímu zdvihu a přehřívá celý systém.
Pomocí následující rychlé referenční tabulky vyberte minimální doporučenou velikost otvoru válce na základě okamžitého špičkového průtoku vstupujícího nebo vystupujícího z portu:
| průtok (GPM) | Průtok (l/min) | SAE rovný závitO-kroužkový nástavec (ORB) | SAE 4-šroubová příruba (kód 61 / kód 62) |
|---|---|---|---|
| 1 až 5 GPM | 4 až 19 l/min | SAE #4 (7/16-20) | Nelze použít |
| 5 až 12 GPM | 19 až 45 l/min | SAE #6 (9/16-18) | Nelze použít |
| 12 až 22 GPM | 45 až 83 l/min | SAE #8 (3/4-16) | 1/2" Kód 61 Příruba |
| 22 až 38 GPM | 83 až 144 l/min | SAE #10 (7/8-14) | 3/4" Code 61 Příruba |
| 38 až 55 GPM | 144 až 208 l/min | SAE #12 (1-1/16-12) | 1" Code 61 Příruba |
| 55 až 90 GPM | 208 až 340 l/min | SAE #16 (1-5/16-12) | 1-1/4" Kód 61/62 |
| 90 až 150 GPM | 340 až 568 l/min | SAE #20 (1-5/8-12) | 1-1/2" Kód 61/62 |
| 150+ GPM | 568+ l/min | Vlastní rozdělovací blok | 2" až 3" Kód 62 |

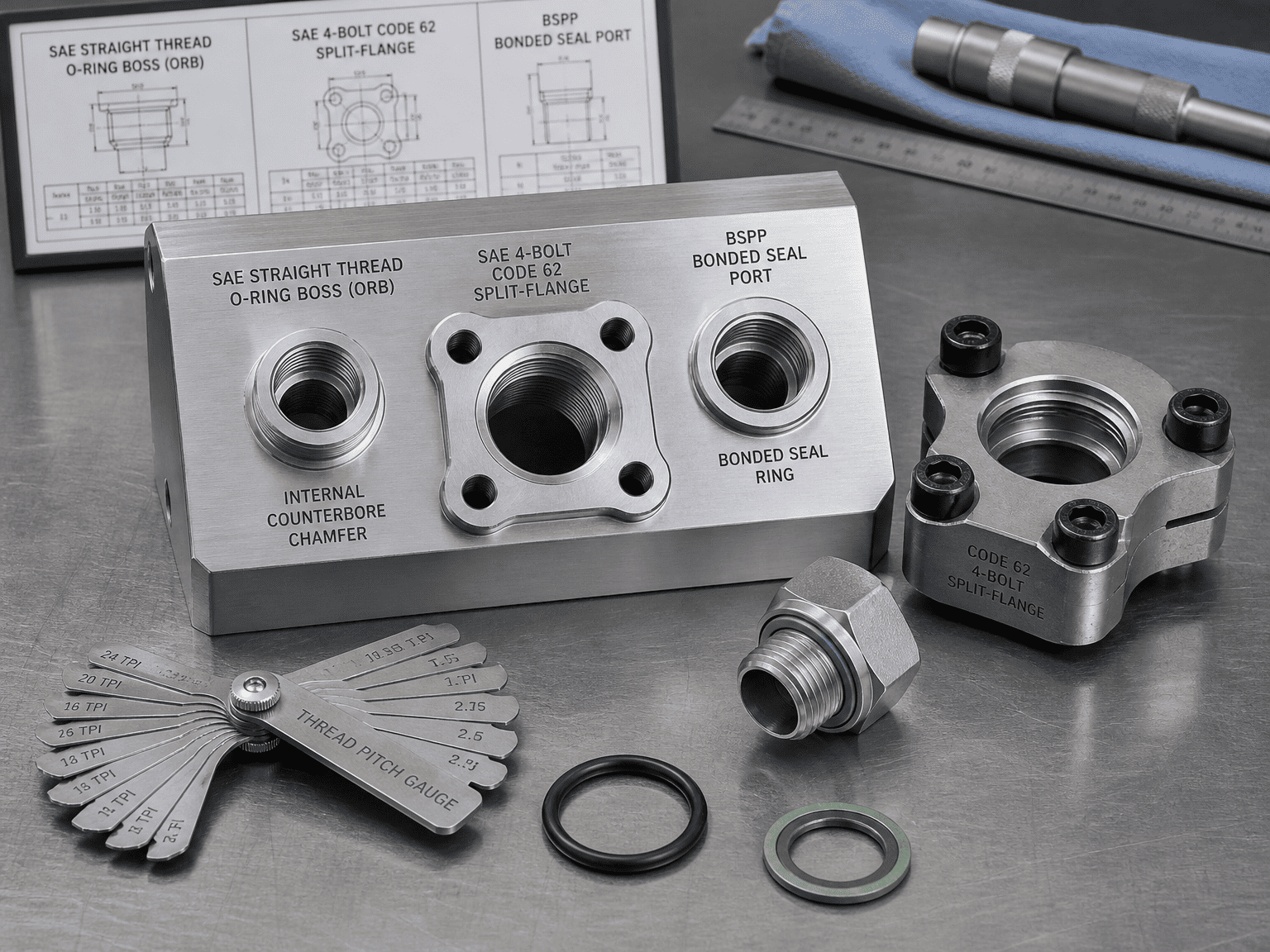

[SAE ORB (hlava O-kroužku)] ===> Radiální elastomerové těsnění s nulovou netěsností; přednostně do 5 000 psi
[ SAE 4-šroubová příruba] ===> Odolné proti silným nárazům a vibracím; nejlepší pro >1" porty s vysokým průtokem
[BSPP (G-Thread)] ===> Plochá plocha lepeného těsnicího kroužku; globální standard ISO mimo Severní Ameriku
[ NPTF (kuželová trubka)] ===> Klínování kov na kov; náchylné k praskání pod napětím a vysokotlakým únikům
Jak těsní: Rovné paralelní závity UN/UNF poskytují mechanickou upínací sílu, zatímco elastomerový O-kroužek je usazen do vnitřního obrobeného zkosení s válcovým zahloubením.
Proč to OEM preferují: Eliminuje riziko přetažení trhlin, umožňuje nastavitelnou 90stupňovou orientaci kolen pomocí pojistných matic a spolehlivě drží tlak až 5 000 psi (345 bar) bez pláče.
Jak těsní: Těžká dělená příruba nebo upínací příruba upíná plochou hlavu příruby obsahující čelní O-kroužek přímo protihydraulický válectělo se čtyřmi šrouby třídy 8 s vysokou pevností v tahu.
Nejlepší aplikace: Nezbytné pro velikosti portů 1 palec a větší na těžkých důlních rýpadlech, velkoobjemových lisech na šrot a mobilních jeřábech. Odolává intenzivnímu mechanickému pulzování vlasce a umožňuje kompaktní připojení vlasce bez rušení při otáčení klíče.
Jak to těsní: Paralelní závity s elastomerovým lepeným těsnicím kroužkem (Dowty podložka) nebo přidrženým O-kroužkem proti plochému povrchu.
Nejlepší aplikace: Dominantní mezinárodní standard pro evropská, asijská a exportní komerční zařízení, nabízející spolehlivé těsnění s nulovou netěsností ekvivalentní SAE ORB.
Způsob poruchy: Kuželové trubkové závity se spoléhají na deformaci kovu podél boku závitu. Při tepelné roztažnosti, tlakových rázech a vibracích se zvlákňovací roztoky odplavují a způsobují netěsnosti. Přílišné utažení kuželových fitinků zaklínuje výstupek portu směrem ven, což často rozděluje svařované koncové uzávěry válců.
I když velikost závitu vašeho portu odpovídá vývojovému diagramu, vnitřní geometrické chyby mohou stále přiškrtit váš válec:
Doporučení týkající se rychlosti a velikosti portů v této příručce představují standardní technické osvědčené postupy. U aplikací zahrnujících vysokofrekvenční cyklování servomotorů, kapaliny voda-glykol nebo náročné provozní cykly se obraťte na inženýry HCIC pro plnou výpočetní dynamiku tekutin (CFD) a optimalizaci potrubí.
