Selhání oka a pouzdra montážního čepu hydraulického válce: Forenzní analýza zadření, oděru a ovality

I. Vysokonapěťová realita uložení válců

Kdyžhydraulické válceselžou, polní technici se instinktivně podívají dovnitř hlavně – kontrolují těsnění pístu, chrom tyče a stírací kroužky. Přesto u mobilních strojů pro těžké zatížení, jako jsou rypadla, důlní lopaty, pěchy odpadu a kloubové kolové nakladače, je až 40 % neplánovaných výměn válců způsobeno katastrofálním mechanickým selháním v upevňovacích otočných bodech: oko táhla, základní vidlice nebo vývrty otočného čepu.

Zamrzlý, zadřený nebo oválný otočný čep blokuje kloubové spoje, vyvolává silné boční ohybové momenty přes pístnici a urychluje únik ucpávky hlavy. Tato technická příručka podrobně popisuje základní mechaniku opotřebení kolíkových oček, forenzní diagnostiku pro odlišení oděru od třecí koroze a metalurgická měřítka pro výběr odolných pouzder a čepů z tvrzené slitiny.

---

II. 3 Vysvětleny režimy fatálního selhání pivotu

2.1 Adhesive Galling (svařování kov na kov za studena)

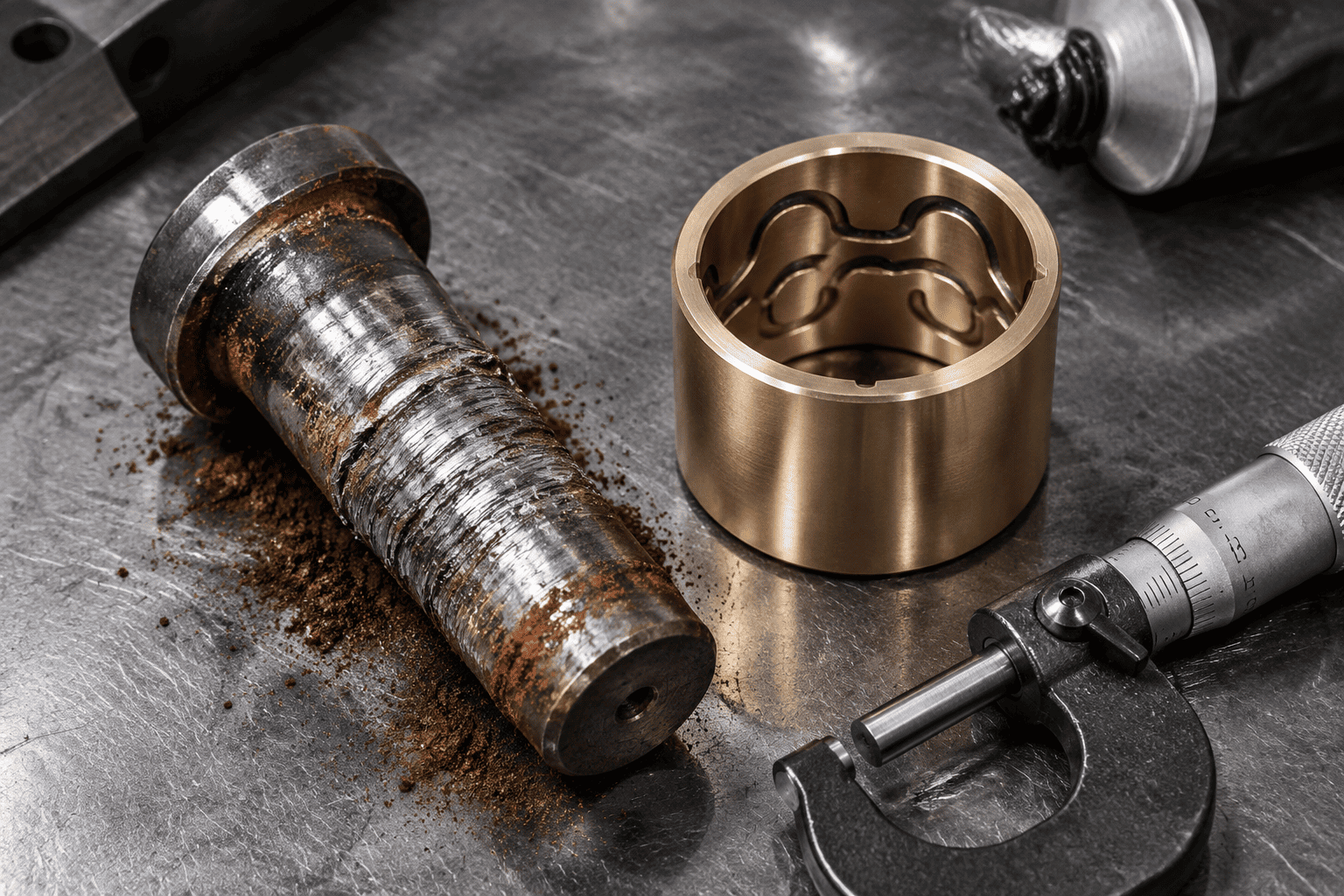

Když lopatu bagruhydraulický válecprorazí hustou hlínou nebo horninou, kontaktní tlaky přes čep a pouzdro snadno překročí 80 až 100 MPa (11 600 až 14 500 psi). Pokud dojde k porušení mazacího filmu, mikroskopické nerovnosti povrchu ocelového čepu a oka ocelové tyče se přímo dotýkají. Tření okamžitě vytváří lokalizované teplo přesahující 800 °C, což způsobuje tvorbu mikrosvarů a odtrhávání kousků základního kovu. Během několika hodin se čep pevně zasekne uvnitř vidlice.

2.2 Koroze drápání (The Red Powder Dilemma)

U vysokofrekvenčních vibračních zařízení, jako jsou silniční sběrače a hydraulická kladiva, podléhá otočný čep při nepřetržitém zatížení drobnými úhlovými mikropohyby (méně než 50 mikronů). Toto mikrotření setře mastnotu a rozdrtí mikroskopické ocelové částice. Jak tyto čerstvě nastříhané ocelové částice oxidují na vzduchu, tvoří tvrdý oxid železa (Fe₂O₃), čímž vzniká abrazivní červená leštící barva, která brousí nadměrnou velikost hrotu.

2.3 Ovalizace očního otvoru a únavové praskání

U jednodílných kovaných tyčových oček a svařovaných základových desek kontinuální směrové zatloukání způsobí, že se kulatý vývrt čepu trvale poddá do podlouhlé elipsy. Jakmile vůle překročí 0,8 mm (0,030"), dynamická rázová zatížení exponenciálně zesílí, případně iniciují únavové trhliny na 3. a 9. hodině v koutcích oka s koncentrací napětí.

---

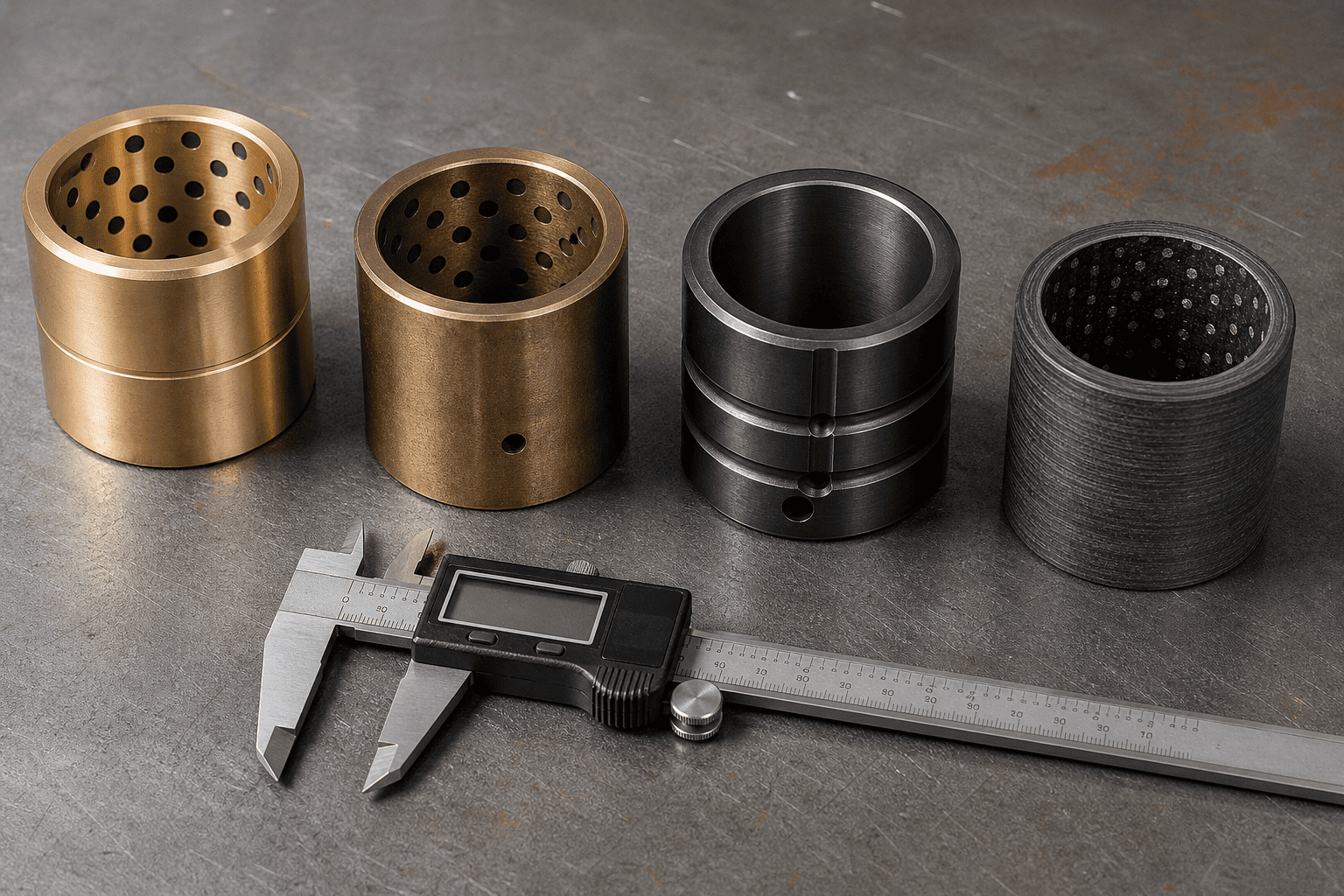

III. Průvodce výběrem pouzdra: Bronz vs. tvrzená ocel vs. samomazný kompozit

Výběr správné architektury pouzdra je rozdíl mezi 1 000 hodinami a 10 000 hodinami bezproblémové životnosti čepu:

---

IV. Geometrie mazací drážky: Obrázek-8 vs. spirálové rozložení

1. Standardní přímé mazací otvory selhávají kvůli oscilacihydraulický váleckolíky se otáčejí pouze o 30 až 60 stupňů, nikdy nedokončí úplné otočení o 360 stupňů. Výsledkem je, že mazivo vstřikované jediným středovým otvorem nikdy nemigruje na zatíženou stranu čepu.
2. Pro zajištění nepřetržitého hydrostatického mazání napříč otočnými čepy:
3. Obrázek 8 Průběžné zapichování: Naprostý zlatý standard pro těžké mobilní válce. Při vstřikování maziva kontinuální zkřížená smyčka distribuuje čerstvé mazivo moly pro extrémní tlak (EP) po celé šířce vysokotlaké kontaktní zóny.
4. Dvojité kruhové koncové drážky se spojovacími kanály: Zachycuje aktivní zásobník tuku na obou koncích pouzdra, čímž zabraňuje vnikání bahnité vody, silniční soli a abrazivního křemičitého prachu.

---

V. Metalurgie otočného čepu: Proč nelze o tvrdosti povrchu vyjednávat

Nikdy neinstalujte nekalený komerční čep z uhlíkové oceli 1045 do těžké vidlice válce. Standard 1045 má povrchovou tvrdost pouze 18 až 22 HRC; během týdnů se zdeformuje a zadří se proti manganovému bronzu nebo pouzdru z tvrzené oceli.

---

VI. Technické specifikace HCIC pro otočné čepy:

Základní materiál jádra: 4140 chrom-molybden nebo nikl-chromová legovaná ocel 8620, kalená a temperovaná pro houževnatost jádra (28–32 HRC), aby absorbovala extrémní ohybové rázy bez praskání.

Povrchové cementování: Indukčně kalené nebo hluboce nauhličované na 58 až 62 HRC do minimální hloubky 1,5 mm (0,060").

Povrchová úprava: Přesné broušení a leštění na Ra ≤ 0,2 μm (8 mikropalců). . V korozivním prostředí na moři, v prostředí s rozmrazovacími solemi nebo chemickými hnojivy specifikujte na tvrzené pouzdro 25mikronové tvrdé chromování nebo tekutý nitridační nátěr QPQ.

---

VII. 4 Pravidla údržby na místě, aby se zabránilo selhání čepu

1. Mandate Extreme-Pressure (EP-2) mazivo s 3 % až 5 % disulfidu molybdeničitého (MoS₂) ): Standardní víceúčelové lithiové mazivo se při velkém rázovém zatížení smyje. Moly destičky se fyzicky vážou na ocelové nerovnosti a poskytují pevné suché mazání, i když jsou mazací filmy vytlačeny.
2. Změřte vůli oka každých 500 provozních hodin: Pomocí teleskopických měrek otvorů zkontrolujte vůli mezi kolíky a pouzdrem. Pokud celková průměrová vůle překročí 0,5 mm (0,020"), vyměňte obětní pouzdro bezprostředně předtím, než se otvor oka mateřské tyče začne ovalizovat.
3. Nikdy nesvařujte přímo na odřený kolík: Pokud se kolík zadře uvnitř oka, použijte k jeho vytažení hydraulické stahovací písty nebo indukční vyhřívací objímky. Zapálením nebo zatloukáním hřibů do konců kolíků se vyhloubí přesný mateřský vývrt, který nelze zachránit.
4. Zkontrolujte drážky pojistného čepu a pojistného kroužku: Ověřte, zda jsou přítlačné podložky a odolné spirálové pojistné kroužky neporušené, aby se zabránilo vypadnutí axiálního čepu během provozu stroje.

---

VIII. Technické konzultace a zajištění náhradních dílů pro velké zatížení

Zažíváte neustálé odírání špendlíků, chrastění otočných kloubů nebo praskání vidlicového ucha ve svém vozovém parku?

Kontaktujte specializovanou inženýrskou skupinu HCIC. Vyrábíme vysoce odolné válce na zakázku vybavené manganovým bronzem, cementovanou slitinou nebo samomaznými kompozitními pouzdry, spárované s certifikovanými 58–62 HRC indukčně kalenými kolíky navrženými pro spolehlivost bez prostojů.
