Zatímco přechod na ohnivzdorné kapaliny eliminuje katastrofické požáry v dílnách a dolech, spustil neočekávanou vlnu předčasných poruch hydraulických válců v terénu. Vedoucí údržby vozového parku a výrobci strojů OEM hlásí, že u standardních válců – bezchybně fungujících na minerální olej – dojde k úplnému vyfouknutí těsnění pístnice, lepivému provozu válce a vnitřnímu obtoku pístu za pouhých 250 až 500 provozních hodin po výměně kapaliny.
| Klasifikace kapalin | Chemická báze a složení | Provozní teplota a bezpečnost |
|---|---|---|
| ISO HFA / HFB | Emulze s vysokým obsahem vody (5% až 40% oleje ve vodě) | Max 55 °C; extrémní požární odolnost, ale špatná mazivost při vysokém psi |
| ISO HFC (nejběžnější) | Roztok voda-glykol (35 % až 45 % vody v polymeru) | Max 60 °C; nehořlavý; náchylné k hydrolytickému napadení uretany |
| ISO HFDU (vysoký výkon) | Syntetické estery polyolů (bezvodé / bez vody) | až 120 °C; biologicky odbouratelný s vynikající mazací schopností; útočí na NBR |
| ISO HFD-R (Extreme Aviation) | Fosfátové estery (syntetická báze fosforu) | Max 150 °C; silný chemický útok na všechna standardní průmyslová těsnění |
Když standardní mobilní nebo průmyslovéhydraulický válecselhává na žáruvzdorných kapalinách, pitvy odhalují dvě odlišné cesty chemické degradace:

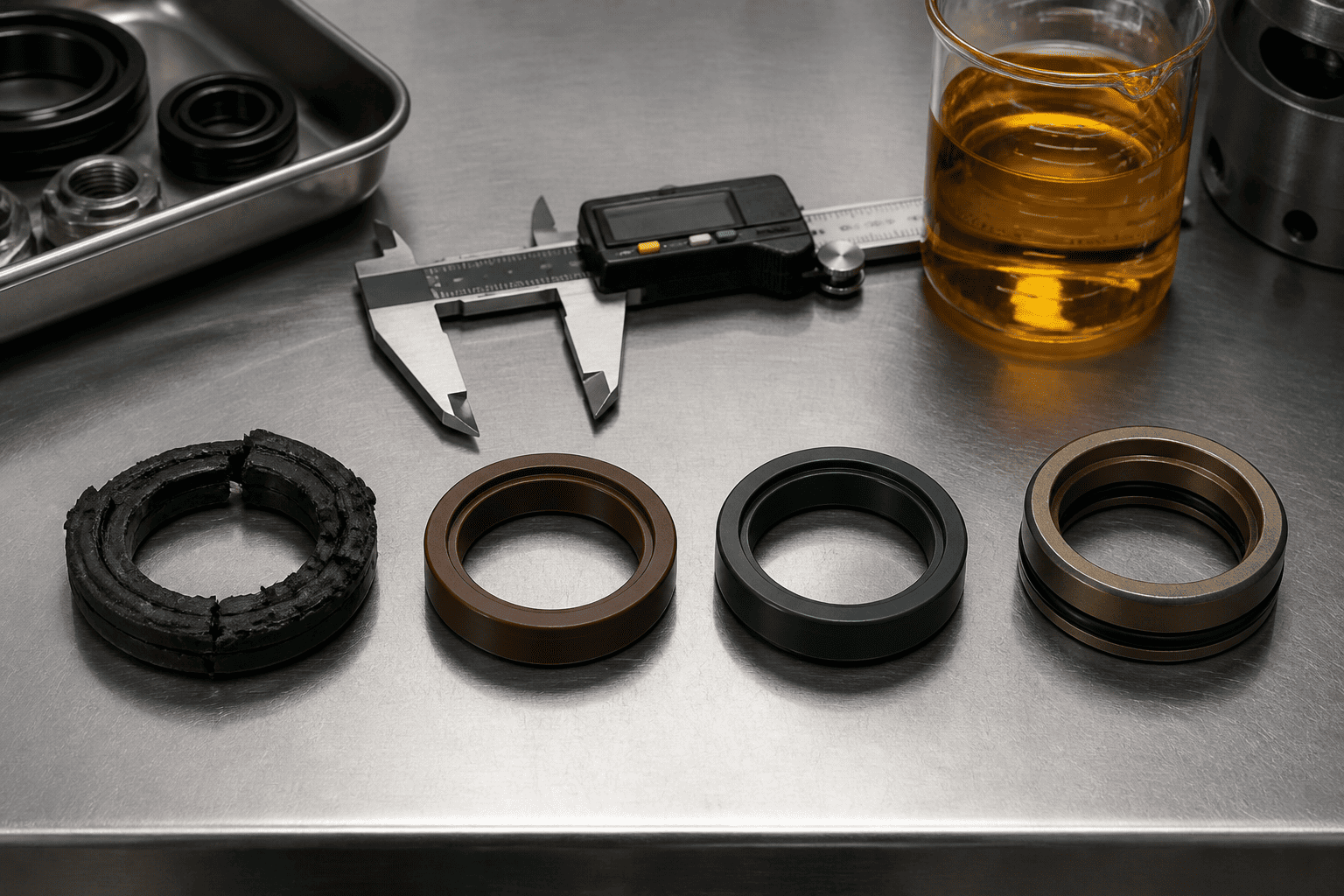

Standardní mobilní válce se do značné míry spoléhají na těsnění tyčí ve tvaru U z termoplastického polyuretanu (TPU) kvůli jejich vynikající odolnosti proti oděru proti posypu vozovky. Nicméně, když jsou vystaveny kapalinám voda-glykol nad 50 °C, molekuly vody rozbijí molekulární ester/etherové řetězce v polyuretanovém polymeru. Během týdnů ztratí houževnatý materiál těsnění svou pružnost v tahu a změní se na měkkou, drobivou pastu, která pod tlakem promývá žlázu.
Když operátoři přejdou na syntetické estery polyolů (HFDU) bez přebalení válců, standardní nitrilové (NBR) těsnění pístu a statické trubky podstoupí agresivní extrakci změkčovadla. Tekutina zbavuje pryže změkčovadla, což způsobí nabobtnání těsnění o více než 18 % objemu. Nafouklé těsnění se těsně zasekává v drážce ucpávky, což způsobuje extrémní tření, chvění tyče a případné zubaté střihové trhliny podél těsnicího břitu.
Pro dosažení provozní životnosti 10 000 a více hodin podle ISO 12922 žáruvzdorných kapalin specifikuje HCIC engineering tři pokročilé konfigurace elastomerového a termoplastického těsnění:
| Třída materiálu těsnění | ISO VG 46 minerální | ISO HFC (Water-Gly) | ISO HFDU (polyolový ester) |
|---|---|---|---|
| Standardní TPU (U-Cup) | Vynikající (10 000 h) | RYCHLÉ SELHÁNÍ (300 h) | Chudý / otok (800 h) |
| Standardní nitril NBR | Vynikající (8 000 h) | Střední (2 000 h) | RYCHLÉ TVRDENÍ (500 h) |
| Speciální HNBR | Vynikající (12 000 h) | Dobrý (6 000 h) | Vynikající (10 000 h) |
| Fluoroelastomer (FKM) | Vynikající (10 000 h) | Marginální / Temp-Dep | SUPERIOR (12 000 h+) |
| PTFE plněný bronzem | Vynikající (15 000 h) | SUPERIOR (15 000 h) | SUPERIOR (15 000 h) |
Pro obvody se syntetickým esterem, které běží za tepla (až do 110 °C), poskytují originální fluorokarbonové elastomery FKM úplnou chemickou inertnost. Na rozdíl od standardního komerčního Viton-A, HCIC využívá peroxidem vytvrzené Viton-B nebo Viton-GF formulace, které odolávají kyselým vedlejším produktům degradace při stárnutí esterů.
HNBR překlenuje mezeru mezi systémy voda-glykol. Hydrogenací základního řetězce polymeru HNBR eliminuje zranitelnost dvojitých vazeb, odolává degradaci vodou a zároveň si zachovává mechanickou houževnatost potřebnou pro vysokocyklové mobilní lahve na odpad a tunely.
Protože voda-glykoly poskytují nižší mezní tloušťku mazacího filmu než minerální oleje, elastomerní těsnicí břity vykazují vyšší suché tření proti pochromovaným tyčím. Nahrazení standardních U-hrnků za bronzová nebo uhlíkem plněná PTFE stupňovitá těsnění podporovaná O-kroužky FKM energizéry snižuje tření při prasknutí o 65%, čímž se eliminuje prokluzování válce.
Před přeměnou stávajícího strojního parku nebo specifikací novéhohydraulické válcepro prostředí s ohnivzdornými kapalinami ověřte tyto čtyři technické kontrolní body:
Výše uvedené klasifikace kapalin a směrnice o kompatibilitě materiálů odpovídají normám ISO 12922 a ISO 6072. Vzhledem k tomu, že patentovaná aditiva do kapalin se u různých výrobců olejů liší, vždy před hromadnou přestavbou vozového parku proveďte 72hodinový test elastomerního bobtnání a ponoření v tahu.
Upgradujete strojní zařízení pro ocelárny, podzemní těžební zařízení nebo slévárenské lisy na požárně odolné normy ISO 12922?
Obraťte se na specializovaný technický tým HCIC s typem vaší kapaliny (HFC, HFDU nebo HFD-R), pracovním tlakem a okolními provozními teplotami. Poskytujeme 3D CAD soubory kroků do 24 hodin, zakázkové balíčky těsnění FKM/HNBR a kompletní továrně testované náhradní láhve navržené tak, aby vyhovovaly požární bezpečnosti s nulovými prostoji.
