Znečištění hydrauliky je často diskutováno poté, co se ventil zadře, čerpadlo začne být hlučné nebo se válec začne pohybovat nerovnoměrně. V té době již kapalina není jen detail údržby. Stalo se důkazem, že systém nebyl v dřívější fázi kontrolován.
U zařízení OEM začíná čistota před uvedením do provozu. Nový olej může před použitím vyžadovat filtraci. Hadice, armatury, nádrže a obráběné součásti mohou vnášet částice. Odvzdušňovač, přístupový kryt nebo otevřený port mohou umožnit vniknutí kontaminace během provozu. Opotřebení uvnitř systému pak může vytvářet více částic a cirkulovat je přes citlivé vůle.
Pro tým OEM je čistota užitečnější, když se s ní zachází jako s požadavkem na design a přijetí, nikoli jako s obecným pokynem „udržovat olej čistý“. Užitečná specifikace identifikuje metodu hlášení, místo odběru vzorků, odpovědnou stranu a opatření, které je třeba podniknout, když je výsledek mimo dohodnutý limit.
Tento článek vysvětluje inženýrskou logiku bez přiřazení jednoho univerzálního cíle čistoty. Správný cíl závisí na součásti, která je nejvíce citlivá na znečištění, hydraulickém okruhu, kapalině, pracovním cyklu a pokynech výrobce součásti.
ISO 4406 uvádí kontaminaci pevnými částicemi pomocí tří kódových čísel. Průvodce standardy kontaminace společnosti Parker identifikuje tři pásy velikostí jako částice větší než 4 μm(c), větší než 6 μm(c) a větší než 14 μm(c). Kód je založen na počtu částic v definovaném objemu tekutiny, nikoli na vizuálním vzhledu oleje.
Na tom rozlišení záleží. Olej může vypadat čistě a přesto může obsahovat částice, které jsou relevantní pro ventily, čerpadla, vodítka a těsnění. Naopak jeden výsledek počtu částic není úplnou diagnózou hydraulického systému. Výsledek popisuje pouze vzorek získaný za uvedené zkušební metody a podmínek.
Čísla kódů jsou logaritmická pásma čistoty. Změna jednoho kódu není malá lineární změna populace částic. Kupující by se proto měli vyhnout tomu, aby 18/16/13 považovali 18/16/13 za dekorativní štítek nebo srovnávali dva protokoly bez kontroly testovací metody, kalibrační základny, umístění vzorku a data.
Parker také ukazuje, že přijatelné kódy znečištění se liší podle typu systému a citlivosti komponent. Nízkotlakému okruhu s velkými vůlemi nelze přiřadit stejné požadavky na čistotu jako vysoce výkonný proporcionální nebo servořízený systém. Specifikace musí pocházet z návrhu systému spíše než z obecné internetové tabulky.
Dodávací buben nebo velkoobjemová nádrž mohou obsahovat částice z výroby, přepravy, přepravního zařízení nebo manipulace. „Nová ropa“ popisuje její obchodní status; automaticky neprokazuje, že splňuje úroveň čistoty požadovanou strojem.
Přijímací postup by měl před plněním identifikovat druh kapaliny, šarži dodavatele, podmínky skladování a metodu filtrace. Pokud je cíl čistoty součástí specifikace nákupu, měl by být výsledek spojen se vzorkem a zdokumentovanou zkušební metodou.

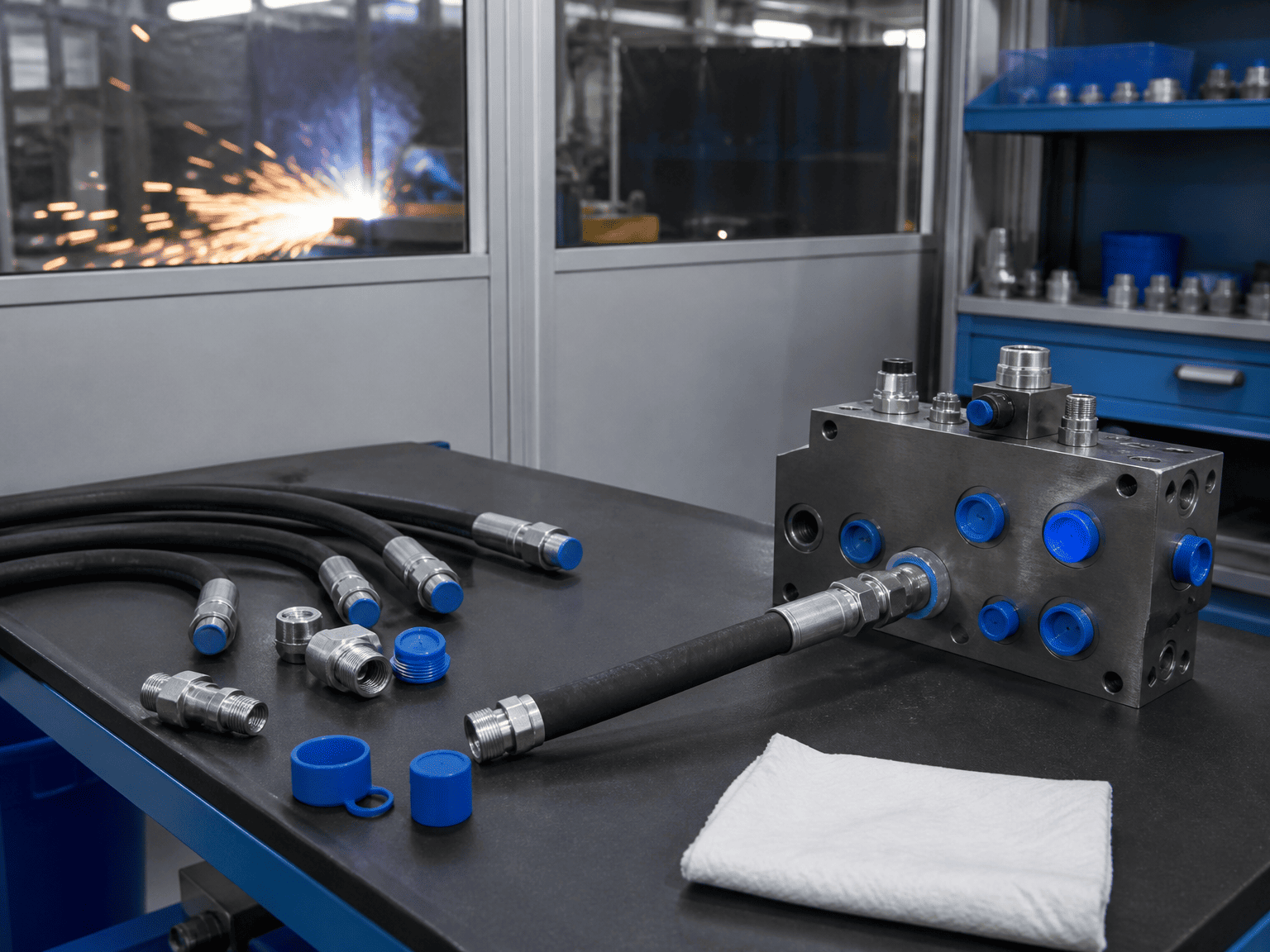

Řezání, řezání závitů, rozšiřování, svařování, broušení a obrábění může zanechat třísky, otřepy, okují nebo prach v blízkosti hydraulických spojů. Hadice může z vnějšku vypadat čistě, když nese částice z výrobního nebo řezacího procesu. Uzávěry a zátky se také mohou stát zdroji kontaminace, když jsou uloženy na špinavém stole a poté instalovány.
Čištění není totéž jako otírání vnější části součásti. Před uzavřením okruhu je třeba zvážit vnitřek hadic, rozdělovačů, potrubí a armatur.
Každá nádrž dýchá, když se mění hladina kapaliny a teplota. Špatné uspořádání odvětrávání může umožnit pronikání polétavého prachu nebo vlhkosti. Otevřená plnicí hrdla, chybějící uzávěry a špinavé přístupové kryty vytvářejí podobná rizika během údržby.
Uspořádání by mělo zajistit čistotu a kontrolu běžného provozu. Odvzdušňovače filtrů, chráněná plnicí místa a utěsněné přístupové kryty nejsou kosmetickými vylepšeními; jsou součástí hranice kontaminace-kontrola.
Opotřebení, kavitace, poškozené povrchy, degradace hadic a poškození součástí mohou po uvedení do provozu vytvářet částice. Filtr může část tohoto materiálu odstranit, ale filtrace nemůže nahradit diagnostiku. Náhlý nárůst počtu částic by měl vyvolat kontrolu zdroje, nejen výměnu filtru.

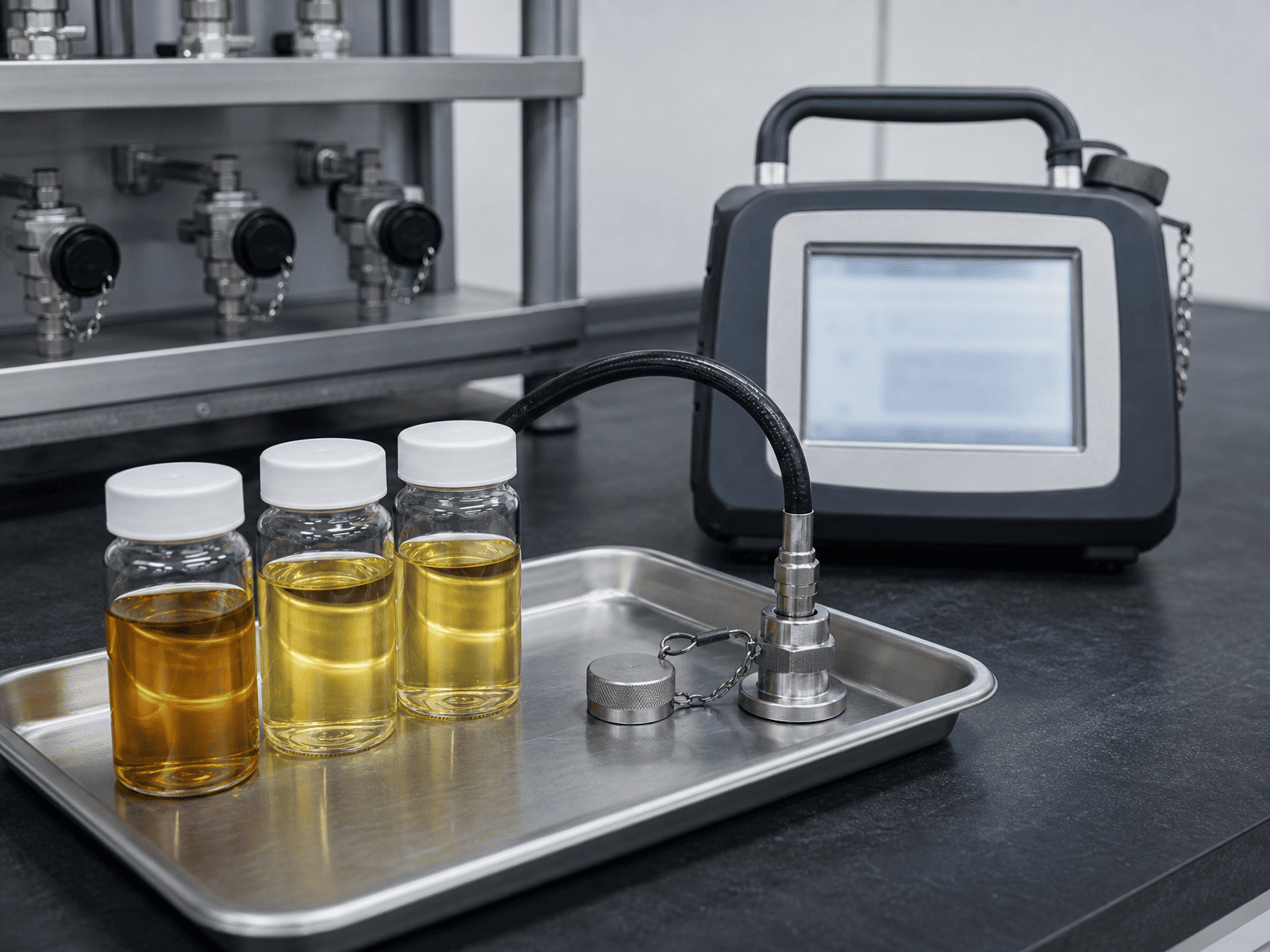

Přesný test na špatném vzorku je stále špatným základem pro rozhodnutí. Odběr vzorků by měl být naplánován kolem místa, které představuje hodnocený stav kapaliny.
Pro akceptační test OEM definujte před naplněním stroje následující:
- Místo odběru vzorků a zda je před nebo za filtrací
- Teplota kapaliny a provozní stav při odběru vzorků
- Požadovaný proplachovací postup pro připojení odběru vzorků
- Požadavky na čistou láhev, hadici a armaturu
- Zkušební standard, kalibrační základ a laboratorní nebo přístrojová metoda
- Počet vzorků a požadavek na opakovatelnost
- Osoba odpovědná za zaznamenání výsledku a schválení vydání
Vzorek odebraný z tichého rohu nádrže nemusí představovat tekutinu procházející ventilem. Vzorek odebraný bezprostředně po narušení systému může také vykazovat dočasný stav. Místo odběru vzorků, časování a stav stroje by měly být zaznamenány s výsledkem.
Pro vyšetřování výměny tlakové láhve nebo servisního šetření by měl být vzorek spojen se studovanou událostí. Zaznamenejte hodiny stroje, poslední údržbu, výměny filtrů, neobvyklý hluk, teplotní stav a součást, která spustila kontrolu. Počet částic bez provozního kontextu je obtížné interpretovat.
Specifikace filtru by měla být přezkoumána společně s průtokem, tlakem, chováním bypassu, kapacitou zadržování nečistot, přístupem k výměně prvku a citlivostí okruhu na znečištění. Nejmenší nominální mikronové číslo není automaticky nejlepší odpovědí.
Kontrola návrhu by se měla ptát:
1. Kam s největší pravděpodobností vnikne kontaminace?
2. Která součástka má nejmenší nebo nejcitlivější vnitřní vůli?
3. Chrání filtr součást během normálního průtoku, studeného startu a bypassu?
4. Dokáže tým údržby identifikovat zablokovaný prvek dříve, než se obchvatová cesta stane normální cestou?
5. Je filtr přístupný bez otevření systému do nekontrolovaného prostředí?
6. Odpovídá uspořádání zpětného potrubí, tlakového potrubí nebo offline filtrace skutečnému riziku kontaminace?
Filtr musí být také kompatibilní s průtokovými a tlakovými podmínkami okruhu. Poddimenzovaný prvek může způsobit nadměrný pokles tlaku. Nepřístupný prvek může být ponechán v provozu příliš dlouho. Filtr bez praktického indikátoru stavu může změnit měření čistoty na zpožděnou poruchu.
Zásobníkové odvzdušňovače, ochrana sání, zpětná filtrace a offline filtrace ledvinovou smyčkou řeší různé problémy. Nemělo by se s nimi zacházet jako s vyměnitelnými součástmi.
Hydraulický válecčistota by měla být viditelná ve výrobním a instalačním procesu. Vážný kontrolní seznam OEM může obsahovat:
Poslední bod lze snadno přehlédnout. Stroj může projít testem kapaliny a poté se kontaminovat, když jsou připojeny hadice, odstraněny kryty nebo vyměněna součást. Záznam o vydání by proto měl obsahovat čas konečného vzorku a práci vykonanou poté.
Pro dodavatele lahví je ochrana portů a postupy čistého připojení důležité, protože kontaminace se může přes hydraulický okruh dostat k těsnění, vodítku, ventilům a dokončeným povrchům tyče. Válec není izolován od čistoty stroje kolem něj.
Vyhněte se psaní nákupní objednávky, která uvádí pouze „vyžaduje čistý hydraulický olej“. Použitelný požadavek by měl uvádět:
- Standard čistoty a kód hlášení
- Základ velikosti částic a zkušební metoda
- Umístění vzorku a stav stroje
- Dohodnutý cíl čistoty nebo požadavek výrobce součásti
- Zda cíl platí při dodání, po propláchnutí, při uvádění do provozu nebo během provozu
- Odpověď na výsledek mimo limit
- Požadované záznamy, včetně data vzorku, identifikace přístroje nebo laboratoře a tekutiny
Cíl by měl být vybrán z nejcitlivější součásti a skutečného provozu stroje. Pokud systém obsahuje proporcionální nebo servo komponenty, použijte jejich zveřejněný požadavek na čistotu jako vstupní návrh. Pokud je válec součástí většího okruhu, nepředpokládejte, že obecná kategorie láhve určuje úroveň čistoty pro celý stroj.
Pokud cíl ještě není znám, správným technickým opatřením je získat list s údaji o součástce a hydraulické schéma. Hádání kódu z obecné tabulky vytváří specifikaci, která vypadá přesně, ale nemusí chránit systém.
Neprohlašujte okamžitě závadu celého stroje. Nejprve potvrďte identitu vzorku, metodu odběru vzorků, stav přístroje a základ hlášení. Poté výsledek porovnejte s předchozími vzorky ze stejného místa.
Opakovaná výměna filtračních prvků bez nalezení zdroje může skrýt problém s aktivním opotřebením nebo vniknutím. Data trendu jsou užitečnější než jedno izolované číslo, když je systém již v provozu.
Před schválením hydraulického válce, pohonné jednotky nebo celého okruhu se zeptejte dodavatele a týmu stroje:
Tyto otázky posouvají kontrolu kontaminace od příslibu obecné údržby k ověřitelnému inženýrskému procesu.
