A hydraulický válecmůže dorazit v dobrém stavu a přesto být poškozen, než se dostane ke stroji. Nechráněné porty shromažďují kontaminaci. Odkrytá pístnice může zkorodovat. Láhev uložená v nesprávné poloze může způsobit problémy s těsněním nebo vnitřní korozí, kterým lze předejít.
Proto by příjem a skladování mělo být považováno za součást procesu instalace, nikoli jako úklid skladu. Cíl je jednoduchý: udržovat válec čistý, chráněný a sledovatelný, dokud nebude vyškolený technik připraven jej připojit.
Tato příručka je určena pro kupující OEM, týmy údržby a distributory manipulující s hydraulickými válci před instalací. Zaměřuje se na praktické skladování a kontroly před uvedením do provozu. Nenahrazuje produktový manuál výrobce tlakové láhve ani bezpečnostní postup pro stroj.

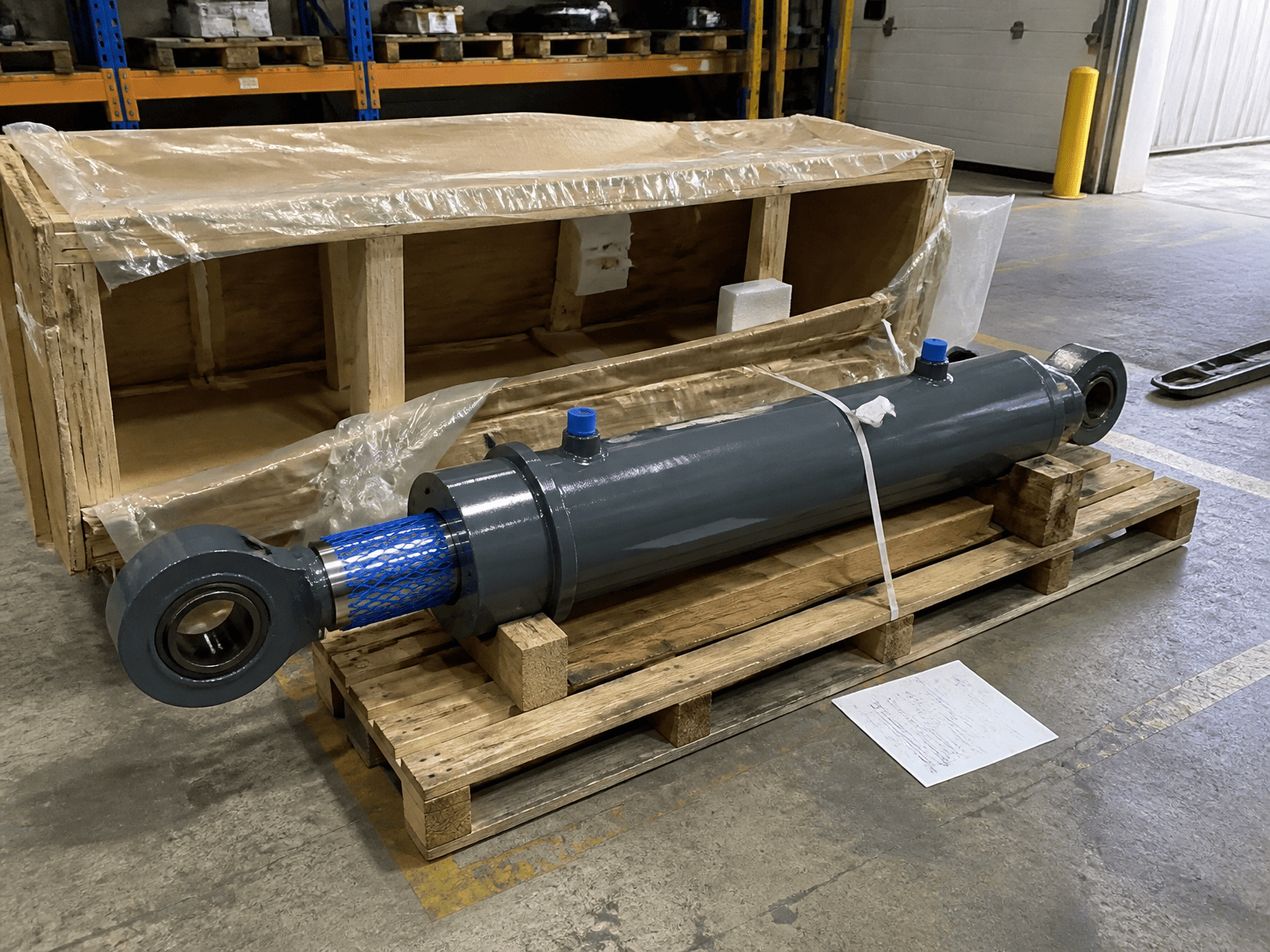

Zahajte kontrolu, dokud jsou obaly a přepravní ochrana stále na místě. Zaznamenejte model, množství, viditelné poškození a chybějící příslušenství. Pokud bedna, paleta nebo válec vykazuje stopy po nárazu, před odstraněním ochranných materiálů pořiďte fotografie.
Zkontrolujte následující body:
Montážní návod Hänchen začíná kontrolou úplnosti a poškození dodávky. To je užitečná disciplína pro jakoukoli výměnu nebo OEM projekt: neobjevujte chybějící montážní díl poté, co byl válec již přemístěn do skladu.
Pokud je poškození viditelné, izolujte předmět a zdokumentujte jej před čištěním, natíráním nebo pokusem o pohyb pístnice.
Pokyny společnosti Parker pro cylindrické vložky říkají, že zátky pro ochranu portů by měly zůstat na místě až do instalace. Důvod je praktický. Otevřené hydraulické porty poskytují přímou cestu pro prach, kovové třísky, vlhkost a další nečistoty do válce.
Neodstraňujte zátky pouze pro kontrolu závitu. Potvrďte typ portu z výkresu nebo dokumentace k produktu. Když je potrubí připraveno k instalaci, před připojením vyčistěte vedení a armatury. Parker také varuje, že potrubí by mělo být důkladně vyčištěno, aby se odstranily třísky a otřepy při řezání závitů nebo lemování.
Čisté připojení není pouze preferencí při uvádění do provozu. Kontaminace může poškodit těsnění, ventily a hotové povrchy válců poté, co stroj začne cyklovat.
Parker doporučuje vnitřní skladovací prostory se suchou, čistou a nekorozivní atmosférou. Válec by měl být chráněn před vnitřní korozí i vnějšími nárazy.
Úložný prostor by měl také omezit:
Nepoužívejte válec jako podpěru pro jiné materiály. Uchovávejte identifikační a produktové dokumenty s položkou nebo ve sledovatelné skladové evidenci. Válec, která ztratí informace o modelu nebo objednávce, je obtížnější ověřit, když je stroj konečně připraven.
Pro konvenční průmyslové válce Parker doporučuje vertikální skladování s pístnicí nahoře, kdykoli je to možné. Tato poloha může snížit riziko koroze v důsledku kondenzace uvnitř válce a pomoci minimalizovat poškození těsnění.
Správná poloha může záviset na konstrukci válce, zdvihu, hmotnosti, nainstalovaném příslušenství a pokynech výrobce. Teleskopické lahve, jednočinné lahve a lahve se speciálními požadavky na skladování by neměly být umístěny podle obecného skladovacího pravidla.
Pokud musí být válec uložen vodorovně, podepřete jej přes vhodné body, aby nedošlo k ohnutí nebo poškození trubky, tyče a montážního příslušenství. Zabraňte odvalování a chraňte pístnici před kontaktem s hřebenem nebo podlahou.
Pokud je válec skladován plný hydraulické kapaliny, Parker poznamenává, že je třeba vzít v úvahu expanzi kapaliny způsobenou změnami teploty. Toto je bod, který musí výrobce nebo hydraulický inženýr potvrdit před dlouhodobým skladováním.
Pístní tyč je jedním z nejdůležitějších povrchů, které je třeba chránit při skladování. Rez, promáčkliny a škrábance mohou poškodit těsnění tyče a vedení, když se válec začne pohybovat.
Společnost Parker doporučuje pokrýt nechráněné povrchy, jako je pístnice, antikorozní směsí, pokud je zařízení skladováno venku po delší dobu. Správný ochranný produkt a způsob odstranění by měly být potvrzeny pro povrchovou úpravu tyče, materiál těsnění a dobu skladování.
Před instalací zkontrolujte tyč pod dobrým světlem. Hledat:
Poškozenou tyč jako rychlou opravu neleštěte, nebruste ani nepřelakovávejte. Zaznamenejte stav a zeptejte se dodavatele tlakové láhve nebo kvalifikovaného opravářského týmu, zda lze díl přijmout.
Před montáží porovnejte válec se schváleným výkresem a podrobnostmi objednávky. Potvrďte celkovou délku, zdvih, způsob montáže, orientaci portu, připojení tyče a přiložené příslušenství.
Společnost Hänchen instruuje montéry, aby před montáží odstranili těsnící zátky nebo krycí desky používané k ochraně produktu během přepravy. Odstraňte tyto ochrany ve správné fázi: nechte hydraulické porty zavřené, dokud nebudou potrubí a armatury připraveny, poté před otevřením okruhu vyčistěte oblast připojení.
Instalační tým by měl také potvrdit, že:
Parker i Hänchen zdůrazňují, že instalace tlakové láhve je speciální úkol. Postupujte podle pokynů výrobce stroje pro zablokování, zvedání a uvolnění tlaku.

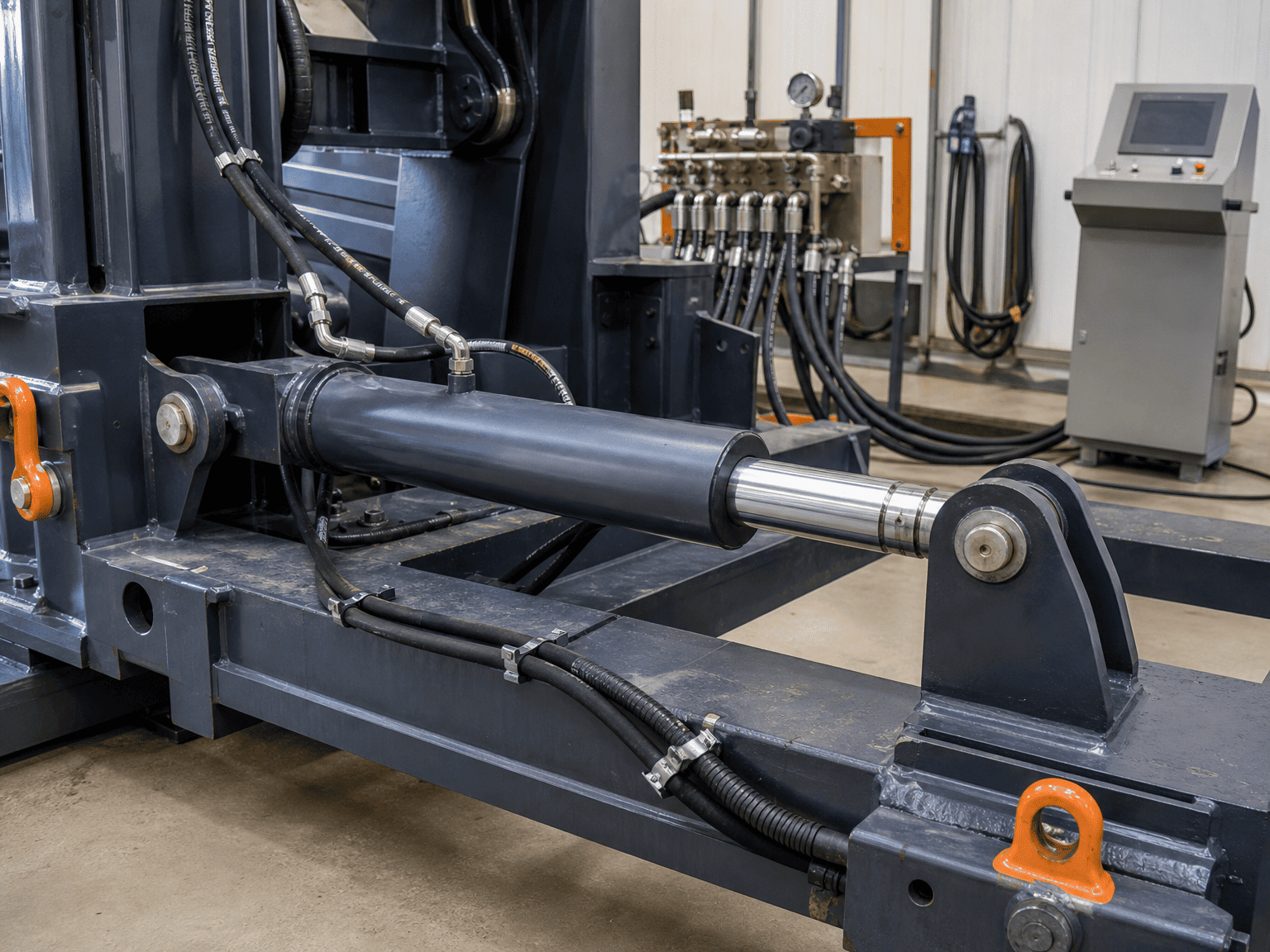

A hydraulický válecby neměly být používány k tažení konstrukce stroje na místo. Po uskladnění by měl montážní tým potvrdit, že se opěrné body, montážní plochy a připojené součásti stroje setkávají, aniž by tlakový válec zapadl na místo. Hänchen doporučuje montáž bez pnutí a varuje před překročením přípustného bočního zatížení pístnice.
Před uvedením do provozu zkontrolujte instalaci od válce směrem ven:
- Montážní plochy jsou čisté a zcela usazené
- Válec je podepřen bez kroucení trubky
- Spojení na konci tyče netlačí tyč do strany
- Prut může dosáhnout obou konců zamýšleného zdvihu bez kontaktu
- Hadice mají dostatek pohybu a nedřou o rám
- Ochranné kryty a blízké části ponechávají požadovaný prostor
Bezpečnostní pokyny společnosti Parker rovněž považují zarovnání za odpovědnost za instalaci. Tuto kontrolu proveďte před použitím tlaku, přičemž jakékoli interference lze stále opravit bez zatížení válce nebo konstrukce stroje.
Vzduch zachycený v hydraulickém válci může ovlivnit provoz a chování součástí. Pokyny k instalaci Hänchen doporučují umístit odvzdušňovací otvory nahoře tam, kde je to možné, a odvzdušnit válec před spuštěním.
Přesný postup odvzdušnění závisí na konstrukci válce a obvodu stroje. Používejte pokyny výrobce, udržujte tlak pod kontrolou a ujistěte se, že vytékající kapalina a vzduch nemohou představovat nebezpečí.
Po odvzdušnění doporučuje Hänchen před běžným provozem pomalý pohyb bez zatížení a pod nízkým tlakem. Tým provádějící uvedení do provozu by měl dodržovat:
- Hladké vysouvání a zatahování
- Netěsnosti v portech, těsnění a armatury
- Pohyb a vyrovnání tyče
- Neočekávaný hluk, chvění nebo náraz
- Pohyb hadice a kontakt s rámem
- Chování na konci zdvihu a odpružení, pokud je namontováno
Bez této kontrolované inspekční fáze nepřecházejte přímo ze skladu do testu plného zatížení.
Pro každý válec veďte krátký záznam obsahující:
- Model a sériové číslo nebo odkaz na objednávku
- Datum přijetí a místo uložení
- Poškození obalu nebo přepravy
- Stav zástrčky portu a ochrany tyče
- Skladovací poloha a termíny kontrol
- Viditelná koroze nebo poškození povrchu
- Schválený výkres a instalační příručka
- Jméno osoby, která jej uvolnila k instalaci
Tento záznam pomáhá OEM oddělit poškození při přepravě, poškození při skladování a provozní poškození, když se problém objeví později. Instalačnímu týmu to také poskytuje jasný výchozí bod namísto spoléhání se na paměť.
Pokud byla láhev skladována po delší dobu, vystavena povětrnostním vlivům nebo byla přijata s poškozením při přepravě, zašlete před připojením ke stroji informace o modelu, fotografie, historii skladování a instalační výkres. Dodavatel pak může pomoci odlišit běžnou kontrolu před instalací od stavu, který vyžaduje opravu nebo výměnu.
Nejlepší výsledek uvedení do provozu začíná před první tlakovou zkouškou: chraňte válec, udržujte porty čisté, ověřte instalaci a zaznamenejte, co jste našli
