Kavitace a provzdušňování hydraulického válce: Forenzní dílna o podtlaku a pístu

I. Symptom: Když je hladkýHydraulický válecOtočí houbovité a křičí

Jen málo věcí frustruje posádku údržby těžké techniky víc než válec výložníku nebo vyklápěcího válce, který se náhle začne klepat, pohybuje se s nevyzpytatelnou houbovitou prodlevou a vydává hlasitý rachotivý zvuk jako hrst kuliček padajících ocelovými trubkami.

Když mechanici roztrhnou válec, očekávají, že najdou špinavý olej nebo roztrhané těsnění. Místo toho najdou pevnou ocelovou plochu korunky pístu a vnitřní okraje olejových portů poseté drsnými, matnými krátery, které vypadají, jako by byly odstřeleny miniaturními broky.

Nejedná se o opotřebení abrazivními částicemi. Je to kavitace a provzdušňování hydraulického válce – dva úzce související, ale zásadně odlišné jevy kapalin, které ničí přesné kovové povrchy, vaří elastomerová těsnění a ohrožují bezpečnost stroje.

II. Kavitace vs. provzdušňování: Pochopení skutečného rozdílu

Ve zprávách z terénní služby technici často spojují kavitaci a provzdušňování dohromady pod obecným označením „vzduch v potrubí“. Pochopení toho, jak se každý děje, je nezbytné pro vyřešení skutečné hlavní příčiny:

2.1 Parní kavitace (var z podtlaku)

Kavitace nastává, když je poptávka po ropě na jedné straněhydraulický válecpíst překonává rychlost, kterou může olej fyzicky vstoupit.

• Když místní tlak klesne pod tlak par hydraulického oleje, kapalina doslova vře při okolní teplotě a tvoří miliony drobných mikroskopických bublinek páry.
• Jak tyto parní dutiny putují z nízkotlaké zóny do vysokotlakého oleje, implodují v nanosekundách.
• Každá mikroimploze generuje koncentrované mikrotrysky tekutiny pohybující se nadzvukovou rychlostí a narážejí na okolní kovové povrchy lokalizovanými nárazovými silami přesahujícími desítky tisíc liber na čtvereční palec. Tento efekt fyzického kladiva unavuje kov, dokud se mikrovločky neuvolní z povrchu.

 2.2 Provzdušňování (mechanické nasávání vzduchu)

Aerace je kontaminace hydraulického oleje volným atmosférickým vzduchem vtahovaným do okruhu z vnějšího prostředí.

• Vzduch se dostává přes netěsné svorky sací hadice, poškozená těsnění hřídele na hlavním čerpadle, uvolněné potrubní armatury, nízké hladiny kapaliny v nádrži nebo turbulentní zpětné potrubí nádrže vytékající nad hladinu kapaliny.
• Na rozdíl od parních bublin se volný vzduch nezhroutí okamžitě; vytváří mléčnou pěnovou emulzi, která přeměňuje relativně nestlačitelnou hydraulickou kapalinu na měkkou, skákavou pneumatickou pružinu.

III. 4 varovné signály na místě v terénu

IV. Kde dojde k poškození uvnitř válce

Když fluidní energetické systémy trpí chronickou kavitací a provzdušňováním, fyzické poškození se koncentruje ve specifických vysokorychlostních zónách:

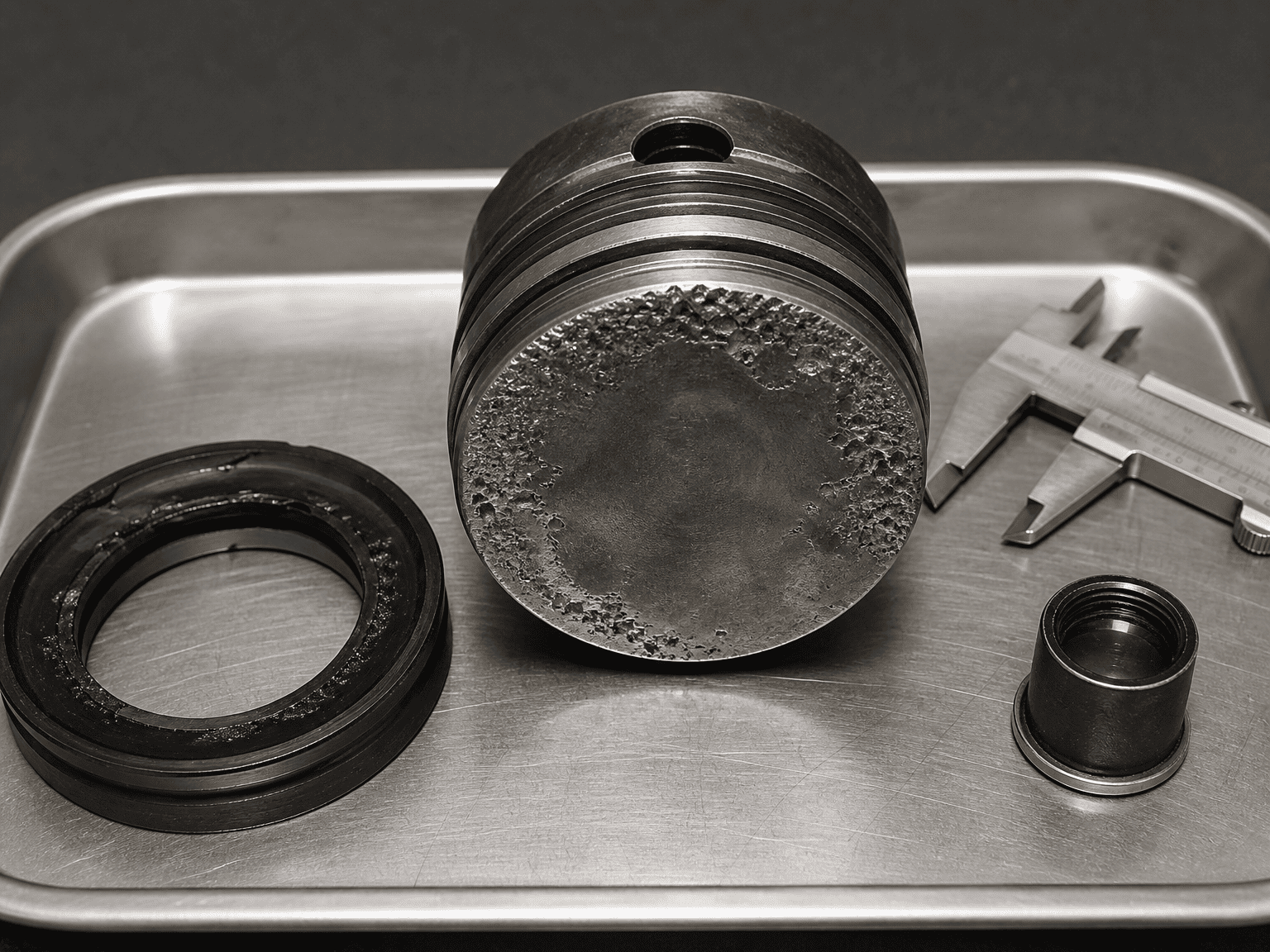

4.1 Korunky pístu:Plochá kruhová plocha pístu vykazuje shluky hlubokých, ojíněných mikroprohlubní, kde srážející se výpary opakovaně narážely na základní kov.

4.2 Vnitřní otvory olejového portu:Ostré pravoúhlé přechody, kde hydraulický olej vstupuje do válce válce, trpí silnou erozí hran a zaoblením.

4.3 Těsnění pístnice a otěrové kroužky:Strhávané vzduchové bubliny procházejí rychlou adiabatickou kompresí a vytvářejí lokalizované tepelné špičky, které se spálí, zesklovatí a přemění pružné polyuretanové těsnicí rty na křehké vločky podobné dřevěnému uhlí.

4.4 Honované stěny válce:V blízkosti krajních zdvihů mikrotrysky stahují ochranný film mazacího oleje, což umožňuje přímé odírání kov na kov mezi vodicími pásy pístu a leštěným otvorem trubky.

V. 4 nejpoužívanější spouštěče na mobilních a průmyslových zařízeních

5.1 Překročení gravitačních zatížení (Utečený válec)

Když těžký výložník rypadla, korba sklápěcího přívěsu nebo stožár vysokozdvižného vozíku rychle klesá pod svou vlastní vahou, gravitace stáhne tyč válce dolů rychleji, než může hydraulické čerpadlo dodat olej na stranu víka. Válec se stává obří injekční stříkačkou, která vytváří intenzivní vnitřní vakuum, které vaří přicházející proud oleje.

5.2 Startupy v chladném zimním ránu

Hustý, vysoce viskózní studený hydraulický olej se snaží protékat úzkými sacími síty a dlouhými přívodními hadicemi. Když obsluha okamžitě po nastartování natočí motor na plný plyn, čerpadlo se vyhladí, vytvoří silný podtlak a pošle proud kavitační kapaliny přímo do pohonů.

5.3 Ucpané odvzdušňovací uzávěry nádrží

Jak se válce s dlouhým zdvihem vysouvají, hladina kapaliny v hydraulické nádrži výrazně klesá. Pokud je odvzdušňovací uzávěr nádrže pokrytý blátem, prachem nebo ledem, nemůže do něj vstupovat atmosférický vzduch, který by vyrovnal objem. Uvnitř nádrže se vytvoří částečné vakuum, které ucpe sací potrubí čerpadla.

5.4 Špatně umístěné přepážky nádrže a zpětná vedení

Pokud se vratný olej ponoří do nádrže nad hladinu kapaliny jako vodopád, vyšlehá vzduch do oleje. Bez adekvátních přepážek nádrže, které by umožnily vzduchové bubliny stoupat k povrchu a odvzdušňovat, čerpadlo okamžitě nasává tuto pěnovou směs zpět do válců.

VI. Řešení na úrovni okruhu k odstranění kavitace a provzdušňování

Upevnění kavitace válce vyžaduje řešení dynamiky okruhu, která umožňuje vytvoření podtlaku:

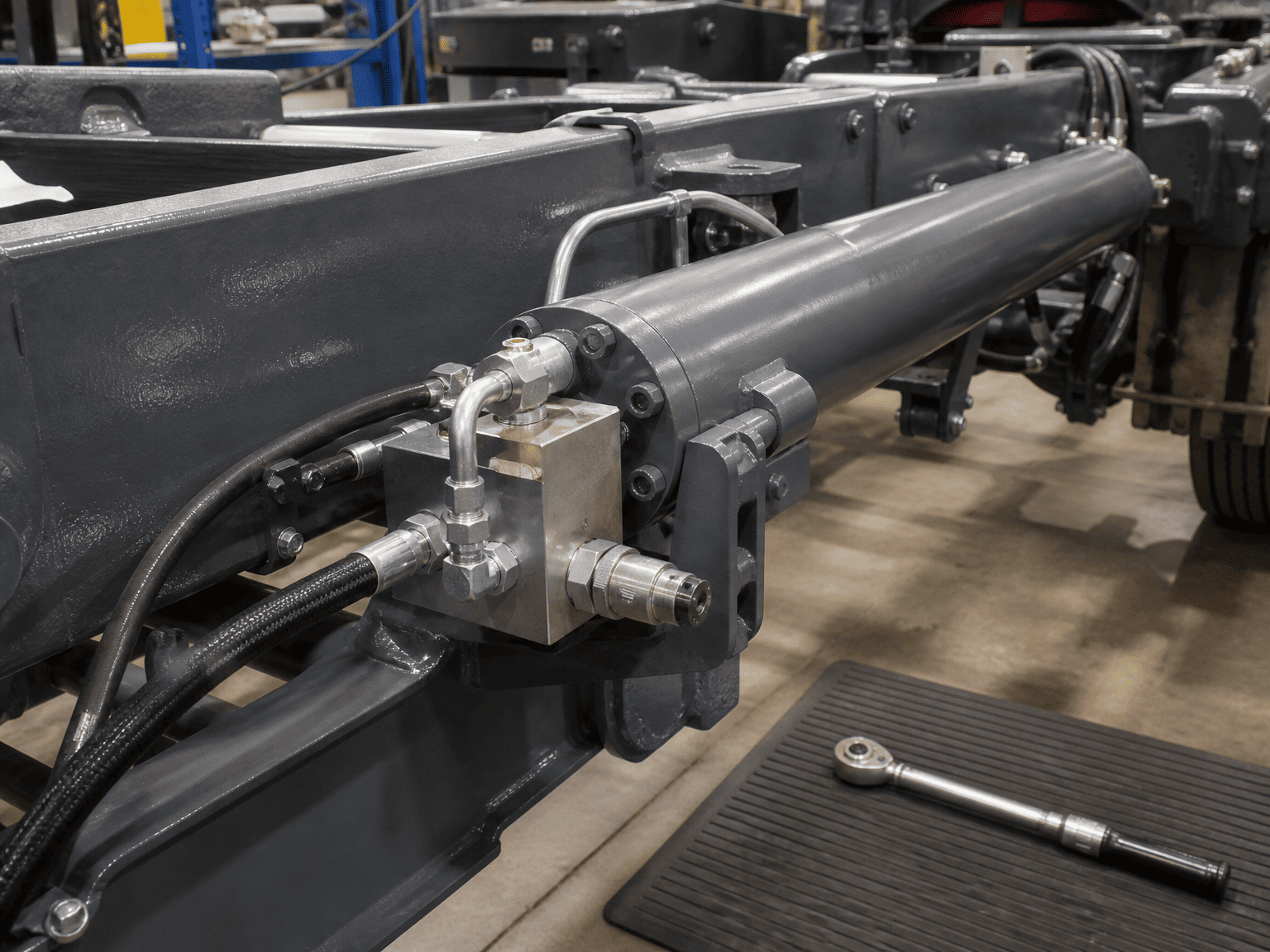

• Nainstalujte zpětné ventily proti kavitaci: U okruhů s rychle se pohybujícími nebo překračujícími zátěžemi vložte mezi pracovní port válce a potrubí nádrže vyhrazený zpětný ventil proti kavitaci. Pokud prodloužení válce vyžaduje více oleje, než poskytuje čerpadlo, zpětný ventil se volně otevře a umožní oleji v nádrži doplnit vakuum.
• Správně dimenzované vyvažovací (overcenter) ventily: Vyvažovací ventily vytvářejí kontrolovaný zpětný tlak na vratné straně válce, čímž zabraňují gravitaci, aby se zátěží vzdalovala, a zajišťují udržení přetlaku po celou dobu plného zdvihu.
• Udržujte minimální velikost sacího potrubí: Zajistěte, aby sací potrubí čerpadla bylo příliš velké, krátké, rovné a dimenzované pro nepřetržitý provoz vakua, aniž by se vnitřně zhroutilo.
• Ponechte přiměřenou dobu prodlevy odvzdušnění zásobníku: Nádrž na olej dimenzujte tak, aby kapalina zůstala nerušeně několik minut mezi cykly a umožnila rozpuštěným mikrobublinám přirozeně vyplavat ven.

VII. Kontrolní seznam diagnostiky v terénu pro posádky údržby

Před výměnou hlučného nebo poškozeného válce:

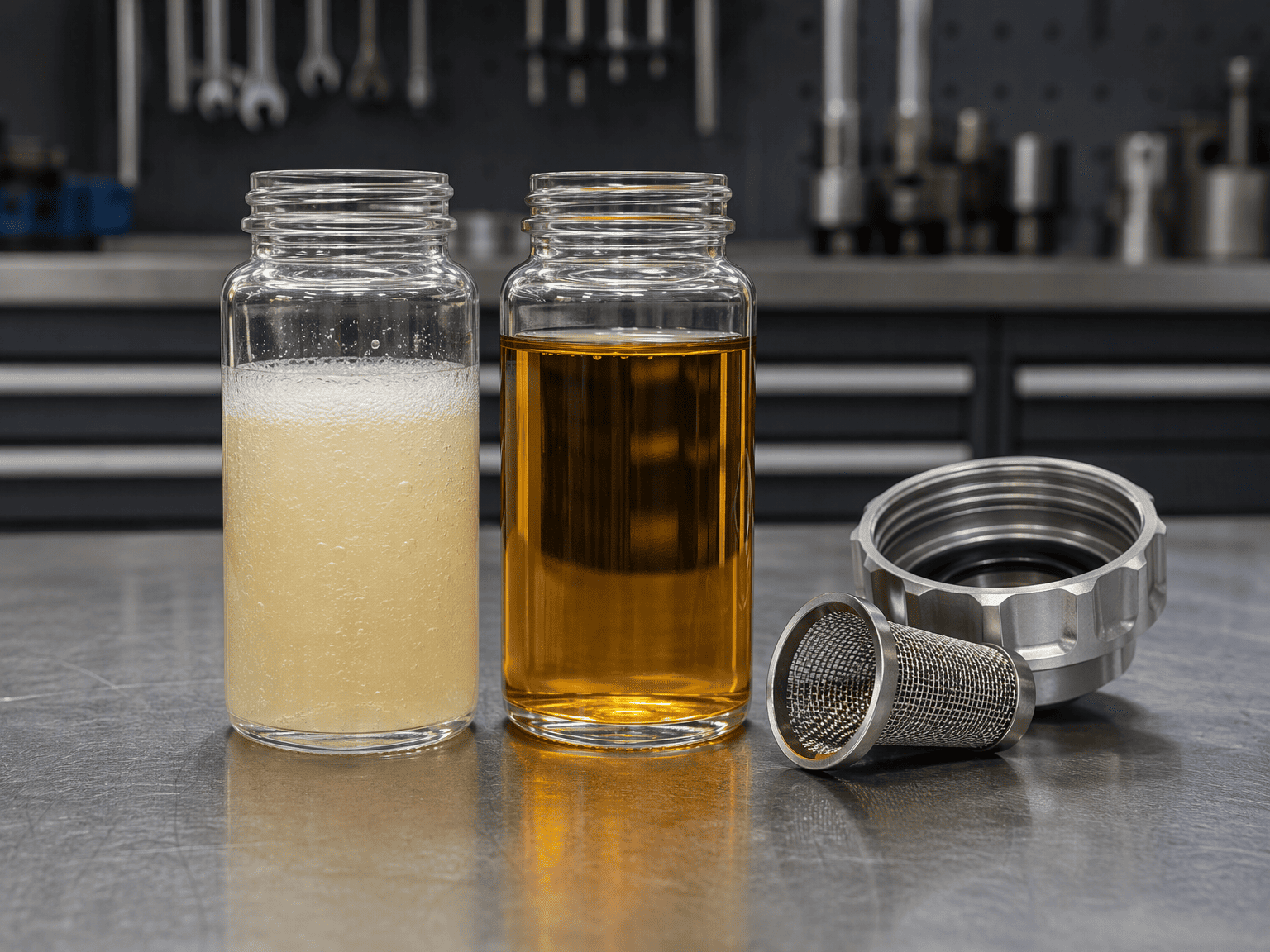

• Zkontrolujte olejoznak: Je kapalina mléčná, zakalená nebo pokrytá stabilní pěnou?
• Zkontrolujte odvzdušňovací uzávěry nádrže, zda nejsou ucpané prachem nebo zmrzlou vlhkostí.
• Zkontrolujte svorky a fitinky sací hadice čerpadla, zda nejsou uvolněné spoje, které by mohly nasávat vzduch pod vakuem.
• Ověřte, že vratné potrubí vytéká hluboko pod minimální hladinu oleje v nádrži.
• Otestujte nastavení pilotního ventilu vyvažovacího ventilu, abyste se ujistili, že válec nemůže klesat rychleji, než je výkon čerpadla.
• Pomocí boroskopu zkontrolujte čelo pístu válce a hrdla portů, zda nevykazují charakteristické matné kavitační důlky.

VIII. Prohlášení o technických hranicích a diagnostice

Tato příručka popisuje standardní mechanické diagnostické indikátory a doporučené postupy pro hydraulické okruhy. Složité víceosé strojní zařízení, obvody s proměnným objemem snímající zátěž a hydrostatické pohony s uzavřenou smyčkou vyžadují protokolování přechodného tlaku a analýzu kapalin pro konkrétní okruh, aby se izolovaly základní příčiny.*
