Výpočty vzpěru hydraulického válce: Proč délka zdvihu převyšuje jmenovitou tlačnou sílu

I. Nebezpečí: Když válec "3 000 psi" selže při 1 200 psi

 Běžnou a nákladnou chybou v hydraulické konstrukci je výpočet tlačné síly válce čistě pomocí hydraulického tlaku a plochy pístu:

                                                                           F = P × Apiston

Podle tohoto jednoduchého vzorce bude 4palcový válec při tlaku 3 000 psi tlačit s tahem přibližně 37 700 liber (167,7 kN). Pokud je zdvih válce pouze 12 palců, tyč tuto zátěž snadno zvládne.

Prodlužte však stejný válec na zdvih 60 nebo 80 palců a použití stejného tlakového tahu 37 700 liber často praskne nebo trvale prohne pístnici jako párátko – často, když tlak v systému dosáhne pouze 1 000 až 1 500 psi.

Tento katastrofický způsob porušení není porušením kluzu materiálu; jedná se o elastické vyboulení sloupu. V aplikacích s dlouhým zdvihem strukturální stabilita štíhlé pístnice zcela převažuje nad jmenovitým tlakem hlavně.

II. FyzikaHydraulický válecBuckling: Eulerova teorie sloupu

Když ahydraulický válecpři zatížení tlakem se sestava chová jako dlouhý, štíhlý konstrukční sloup. Maximální teoretické tlakové zatížení, které může štíhlý sloup vydržet, než dojde k boční nestabilitě, se řídí Eulerovým kritickým vzpěrným vzorcem:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

Kde:

• Fcr = kritické Eulerovo vzpěrné zatížení (N nebo lbf)
• E = Modul pružnosti materiálu tyče (pro typickou uhlíkovou/legovanou ocel E ≈ 200 až 210 GPa nebo 29 × 10⁶ psi)
• I = Plošný moment setrvačnosti průřezu plné kruhové tyče (m⁴ nebo in⁴)
• L = Celková prodloužená instalační vzdálenost mezi montážními body (m nebo in)
• K = Faktor efektivní délky sloupu založený na podmínkách montáže válce
• Le = K · L = Efektivní vzpěrná délka

III. Výpočet momentu setrvačnosti pro pevné tyče:

Pro pevnou kulatou pístnici o průměru dr:

                                                                            I = πdr⁴ / 64

Všimněte si, že moment setrvačnosti závisí na čtvrté mocnině průměru tyče (dr⁴). To znamená, že malé zvětšení průměru tyče vytváří masivní zvýšení odolnosti proti vzpěru:

• Zvětšení průměru tyče z 2,0 palce na 2,5 palce (zvýšení průměru o 25 %) zvyšuje odolnost proti vzpěru o 144 % (2,44×).

IV. Výpočet bezpečného pracovního zatížení a doporučených bezpečnostních faktorů

Nikdy neprovozujte ahydraulický válecblízko své kritické meze vzpěru Fcr. V reálném provozu,hydraulické válcezažijte malé excentricity, malou vůli kolíků, skoky zrychlení a nevyhnutelné boční zatížení.

Přípustný konstrukční tah Fallow musí zahrnovat přísný bezpečnostní faktor Sf:

                                                                           Úhor = Fcr / Sf

Doporučené pokyny pro bezpečnostní faktor:

• Stacionární průmyslové stroje (čisté, vedené): Minimální Sf ≥ 2,5 až 3,0
• Obecné mobilní stroje (sklápěcí návěsy, nakladače, odpadní zařízení): Minimální Sf ≥ 3,0 až 3,5
• Vysoce rizikové / zvedání osob (zdvižné plošiny, výložníky, mobilní jeřáby): Minimální Sf ≥ 3,5 až 4,5

V. Poměr štíhlosti a přechod na Johnsonův vzorec

Eulerův vzorec předpokládá čistě elastický ohyb a platí pouze pro štíhlé sloupy, kde poměr štíhlosti λ překračuje práh přechodu sloupu λc.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Kde rg = √I/A = dr / 4 je poloměr otáčení.

Pro typickou chromovou ocel 1045 nebo 4140 je prahová hodnota přechodu λc ≈ 85 až 105:

• Pokud λ > λc (Long Slender Rods): Použijte Eulerův vzorec (selhání v důsledku elastické nestability).
• Pokud λ ≤ λc (Krátké až střední tyče): Použijte Johnsonův parabolický vzorec nebo standardní mez kluzu (selhání v důsledku kluzu v tlaku nebo nepružného vybočení).

VI. 4 Běžná technická nedopatření OEM, která způsobují ohnuté tyče

1. Výpočet vzpěru při stažené délce namísto plně vytažené délky:Nejzranitelnější moment nastává, když je tyč na 100% zdvihu, kde je L na maximu.

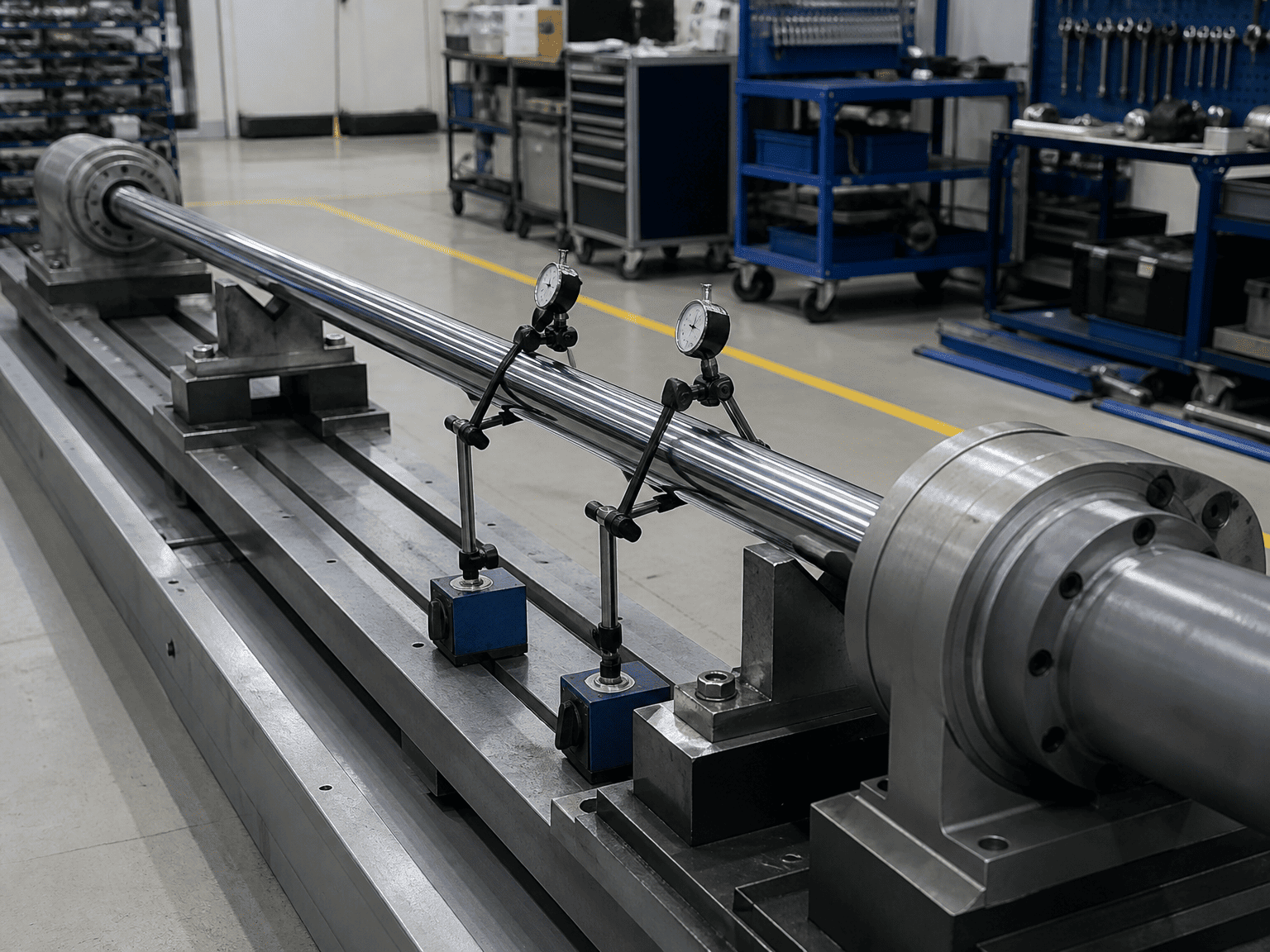

2. Ignorování horizontálního průhybu pod mrtvou váhou:U dlouhých horizontálních válců (> 2 metry zdvihu) se těžká chromovaná tyč vlivem gravitace mírně prohýbá a vytváří vestavěné excentrické zatížení, které urychluje vzpěr.
3. Za předpokladu, že upevnění kolíků zůstane bez tření:Postupem času se zarezlé nebo nenamazané otočné čepy zadírají a přeměňují otočné uchycení na částečně uzamčený kloub namáhaný kroutícím momentem, který vyvolává ohybové momenty.
4. Zanedbávání regeneračních okruhů:Diferenciální / regenerační okruhy vystavují obě strany uzávěru a tyče plnému tlaku čerpadla, přičemž zachovávají plnou tlakovou sílu sloupce a zároveň snižují strukturální rezervu.

VII. Co poslat při dimenzování válců s dlouhým zdvihem pomocí HCIC

Chcete-li získat kompletní ověření vzpěru a kontrolu sloupu FEA od inženýrů HCIC, poskytněte:

1. Provozní vrtání válce, zdvih a maximální hydraulický odlehčovací tlak
2. Geometrie montáže stroje a výkres otočné konzoly (pro potvrzení K-faktoru)
3. Orientace montáže (horizontální, vertikální tlačení nahoru/dolů nebo úhlový oblouk)
4. Vnější vodicí omezení (volné nevedené zatížení versus přesné lineární kluzné kolejnice)
5. Pracovní cyklus, rychlosti pracovního cyklu a podmínky prostředí

VIII. Staňte se partnerem HCIC pro Heavy-Duty Engineering & Custom Cylinders

HCIC poskytuje certifikované hydraulické inženýrství, 3D CAD modelování a zakázkovou výrobu válců pro těžká mobilní a průmyslová zařízení po celém světě.
