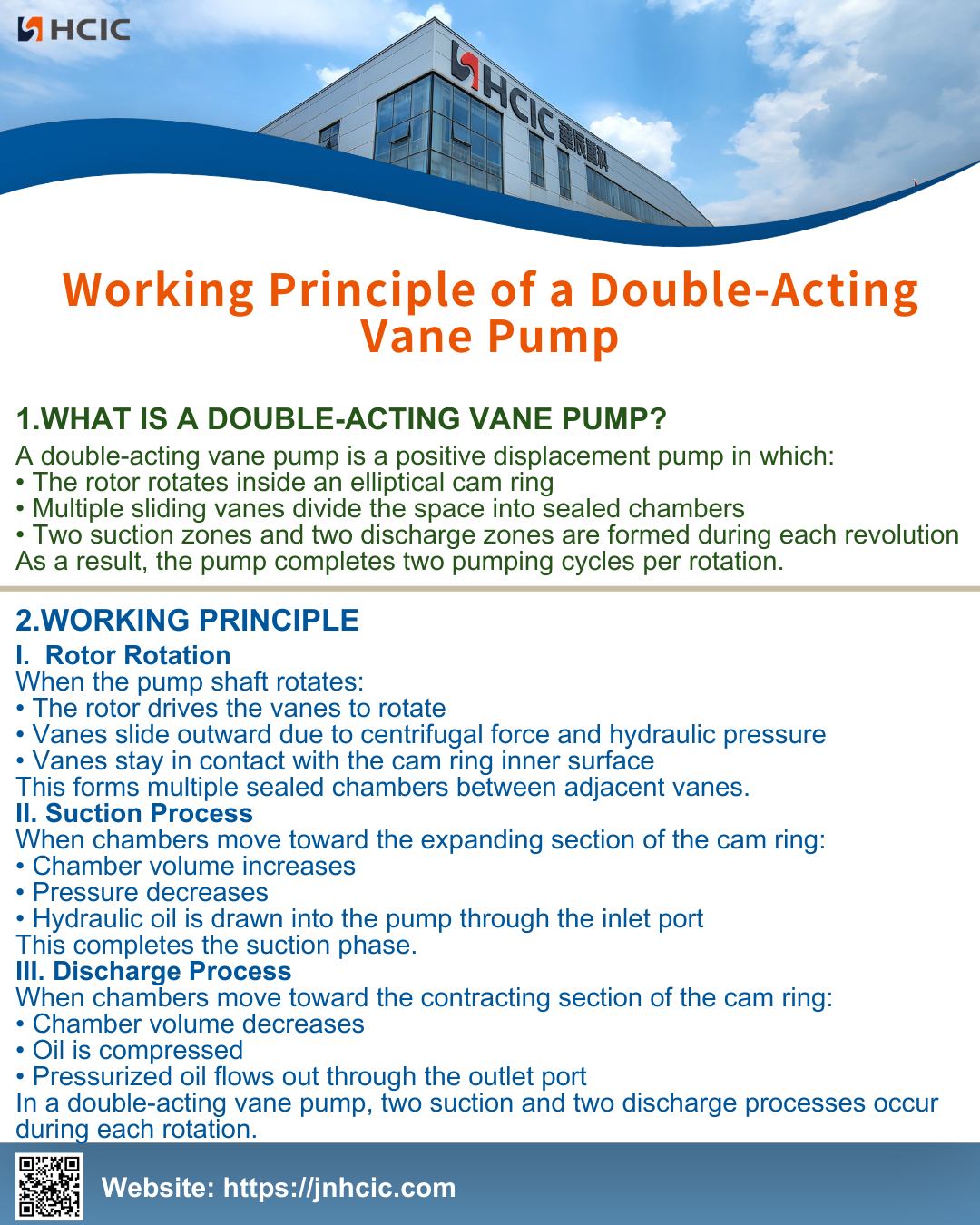

Pracovní princip dvojčinného lamelového čerpadla

Co je dvoučinné lamelové čerpadlo?

Dvojčinné lamelové čerpadlo je objemové čerpadlo, ve kterém:

• Rotor se otáčí uvnitř eliptického vačkového kroužku

• Více kluzných lopatek rozděluje prostor na utěsněné komory

• Během každé otáčky se vytvoří dvě zóny sání a dvě zóny výtlaku

Výsledkem je, že čerpadlo dokončí dva čerpací cykly na jednu otáčku.

Princip fungování

1.  Otočení rotoru

Když se hřídel čerpadla otáčí:

• Rotor pohání lopatky do otáčení

• Lopatky se vysouvají ven vlivem odstředivé síly a hydraulického tlaku

• Lopatky zůstávají v kontaktu s vnitřním povrchem vačkového kroužku

To tvoří několik utěsněných komor mezi sousedními lopatkami.

2. Proces odsávání

Když se komory pohybují směrem k rozšiřující se části vačkového kroužku:

• Zvýší se hlasitost komory

• Tlak klesá

• Hydraulický olej je nasáván do čerpadla přes vstupní otvor

Tím je fáze sání dokončena.

3. Proces vybíjení

Když se komory pohybují směrem ke stahovací části vačkového kroužku:

• Objem komory se sníží

• Olej je stlačený

• Tlakový olej vytéká výstupním otvorem

U dvojčinného lamelového čerpadla probíhají při každé rotaci dva sací a dva výtlačné procesy.
