Svařovaný hydraulický válec s dvojitou vidlicí

I. Přehled produktu

1.1 Základní definice

Svařovaný hydraulický válec s dvojitou vidlicí se týká plně svařovaného hydraulického pístu vybaveného integrovanou kovanou dvojitou vidlicí na dně válce a na konci tyče, patří do řady svařovaných válců pro velké zatížení a využívá především konstrukci dvojčinného olejového okruhu.

Na rozdíl od tradičního hydraulického válce se spojovací tyčí má svařovaný dvojitý vidlicový válec kompaktní celkovou konstrukci, silnější schopnost odolávat bočnímu zatížení a delší životnost ve venkovním bahnitém pracovním prostředí s vysokým zatížením

1.2 Uživatelské řešení bolestivých bodů

Farmářské opravny, OEM továrny na přívěsy a výrobci malých stavebních strojů se často setkávají s vadnými svařovanými hydraulickými písty s tenkými svarovými švy a tenkými stěnami hlavně. Z těchto levných válců snadno uniká olej, ohýbají oka vidlice nebo praskají při dlouhodobém zvedání.

Již 28 let vyrábíme svařované hydraulické válce s dvojitou vidlicí a naši inženýři na místě řeší každý měsíc stovky případů selhání válců od globálních kupujících. Optimalizujeme konstrukci vidlicového svařování, zesilujeme stěnu hlavně a modernizujeme těsnící sestavu, abychom se vyhnuli všem běžným problémům s poruchami venkovních těžkých strojů. Pro zákaznický test je podporována objednávka malého vzorku bez MOQ.

II. Vnitřní struktura produktu a řemeslná výhoda

2.1 Klíčové výrobní řemeslo

Všechny kroky zpracování jádra našeho svařovaného hydraulického válce s dvojitou vidlicí jsou dokončeny v naší vlastní hydraulické dílně o kapacitě 12 000㎡, bez outsourcingu klíčových komponent. Každé plavidlo je navrženo tak, aby zlepšilo odolnost proti zatížení a těsnicí výkon.

2.1.1 Honovaná bezešvá tlustá hlaveň

Přijímáme za tepla válcované bezešvé ocelové trubky s vnitřním přesným honováním, tloušťka stěny sudu je silnější než běžné tržní modely. Tlustý válec může snížit deformaci válce při trvalém vysokém tlaku a vnitřní honování eliminuje škrábance, které způsobí vnitřní únik oleje.

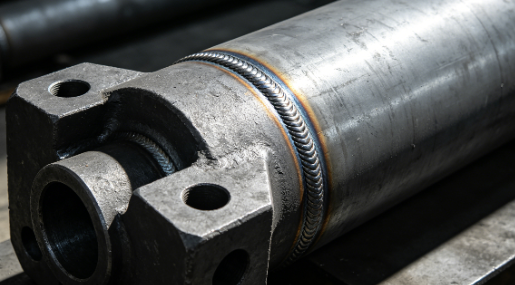

2.1.2 Integrální kovaná vidlice a svařování s plným průvarem

Dvojitá vidlicová oka jsou z jednoho kusu kované oceli namísto svařování tenkých plechů. Pozice spojení mezi vidlicí a hlavní používá svařování pod tavidlem s plným průvarem 8-12 mm, svarový šev je tlustý a rovnoměrný, účinně zabraňuje prasknutí patky při velké boční síle traktoru a štípačky.

2.1.3 Silná chromovaná pístnice

Povrch pístnice je precizně broušen a poté potažen 28-32μm tvrdochromovou vrstvou. Silný chromový povlak přináší stabilní antikorozní odolnost a odolnost proti opotřebení, povlak se neodlupuje ani při roční nepřetržité práci na blátivé farmě.

2.1.4 Vícedruhový kompozitní těsnící systém

Standardní montáž používá pryžová těsnění NBR, aby odpovídala konvenčnímu hydraulickému oleji za normální teploty. Fluorová pryžová těsnění FKM jsou volitelným vylepšením pro vysokoteplotní zařízení pracující od -20 ℃ do 180 ℃, zcela blokují vnitřní a vnější únik oleje.

2.2 Standardní kontrola dodávky z výroby

Každý hotový svařovaný hydraulický válec s dvojitou vidlicí musí před odesláním projít 1,5násobkem přetížení tlakovou zkouškou po dobu 30 minut a úplnou kontrolou vzduchotěsnosti. Zaznamenáváme testovací data pro každý válec a můžeme poskytnout kompletní zprávu o tlakové zkoušce pro klienty hromadné objednávky.

III. Široké aplikační scénáře

3.1 Párování zemědělských strojů

Náš svařovaný hydraulický píst s vidlicí je široce používán na všech druzích zemědělských mobilních zařízení, konstrukce s dvojitou vidlicí umožňuje rychlou instalaci čepové hřídele bez dalšího příslušenství.

Hlavní odpovídající vybavení: zvedací rameno traktoru, hydraulický píst štípačky, lis na seno, malý kombajn, zemědělský zvedací přívěs.

3.2 Párování mini stavebního zařízení

Kompaktní svařovaný válec s dvojitým uchem se hodí pro malé stavební stroje s omezeným instalačním prostorem, stabilním výkonem na staveništi proti prachu a vibracím.

Hlavní odpovídající vybavení: pomocný beran minibagru, naklápěcí válec nakladače, malý silniční válec, míchačka na beton.

3.3 Párování logistického a přepravního zařízení

Vysokonosný svařovaný vidlicový beran je hlavní náhradní díl pro logistická zvedací vozidla a skladová nakládací zařízení.

Hlavní odpovídající vybavení: hydraulický válec sklápěcího přívěsu, zvedací píst tažného vozu, svařovaný hydraulický válec nakládacího můstku, píst nůžkového zvedacího stolu.

3.4 Obecné přizpůsobení průmyslového zakázkového vybavení

Svařovaný dvojitý vidlicový válec vlastní velikosti lze přizpůsobit podle výkresů průmyslového zařízení, vhodný pro zpracování odpadu, zvedání materiálu a výměnu údržby zařízení.

Hlavní odpovídající vybavení: zhutňovač odpadu, stroj na zvedání materiálu, malý hydraulický lis, výměna hydraulického pístu pro opravy po prodeji.

IV. Kompletní technické parametry

4.1 Standardní pevné specifikace

Kontrolní položka	Standardní parametr
Velikost otvoru	30 mm–200 mm (1,2 palce–8 palců)
Průměr tyče	20mm-120mm
Délka zdvihu	50mm-3000mm
Jmenovitý pracovní tlak	21 MPa (3000 PSI)
Standardní typ akce	Dvojí působení
Standardní materiál těsnění	NBR pryž
Povrchová úprava	Matná černá antikorozní barva

4.2 Vlastní parametry volitelného upgradu

V. Tovární kvalifikace, kontrola kvality a exportní balení

5.1 Autoritativní výrobní certifikace

Celá naše výrobní linka na hydraulické válce prochází certifikací systému řízení kvality ISO9001, všechny svařované hydraulické výrobky pro velké zatížení splňují průmyslovou bezpečnostní normu CE. Můžeme poskytnout kopii certifikačních dokumentů pro celní odbavení klienta a tovární audit.

5.2 Úplný systém kontroly kvality

Zřídili jsme nezávislou dílnu kontroly surovin, kontrolní stanici zpracování polotovarů a tlakovou zkušebnu hotových výrobků. Všechny surové ocelové trubky, kované vidlice a těsnící díly budou před výrobou zkontrolovány, vadné suroviny budou přímo odmítnuty, aby se předešlo selhání hotového výrobku.

5.3 Exportní schéma standardního balení

Každý svařovaný dvojitý vidlicový hydraulický válec bude nejprve potažen antikorozním olejem, zabalený do plastové fólie, aby se zabránilo korozi mořské vody během námořní přepravy. Poté vložte do pevného exportního dřevěného kufříku s pevnou pěnovou výplní, abyste zabránili kolizi a deformaci při logistice na dlouhé vzdálenosti.

VI. FAQ

Q1: Mohu přizpůsobit nestandardní vrtání a zdvih svařovaný dvojitý vidlicový válec?

A1: Ano, náš technický tým může navrhnout exkluzivní velikost válce podle výkresu vašeho zařízení do 24 hodin.

Q2: Jaký je maximální pracovní tlak vašeho standardního svařovaného berana s vidlicí?

A2: Standardní jmenovitý tlak je 3000PSI (21MPa), 35MPa vysokotlaký modernizovaný model je k dispozici pro těžební zařízení s velkým zatížením.

Q3: Jak dlouhá je záruční doba svařovaného hydraulického válce s dvojitou vidlicí?

A3: Poskytujeme 12měsíční záruku za normálních správných pracovních podmínek, na poškození způsobené nesprávnou obsluhou se záruka nevztahuje.
