3TG-E90x1199 je třístupňový teleskopický hydraulický válec podvozku se zdvihem 1 199 mm, maximálním pracovním tlakem 220 barů a katalogovým sklápěcím rozsahem 5–14 tun.
Number of stages:
3 etapyWorking volume:
6,2 lMaximum working pressure:
220 bar3TG-E90x1199 je třístupňový teleskopický hydraulický válec podvozku uvedený v katalogu HCIC-2026. Jeho kompaktní uspořádání podvozku je určeno pro aplikace se sklápěcím systémem, kde válec musí zajistit dlouhý zdvih a přitom zůstat v prostoru pod karoserií a podvozkem.
Katalog uvádí zdvih 1 199 mm, hmotnost 35 kg, pracovní objem 6,2 l a maximální pracovní tlak 220 bar. Poskytuje také rozsah vyklápěcí kapacity 5–14 tun a hlavní instalační rozměry L/A/B/C/D/E. Tyto hodnoty podporují počáteční diskusi o vybavení; nenahrazují kompletní výpočet přívěsu.
| Parametr | Katalogová hodnota |
|---|---|
| Model | 3TG-E90x1199 |
| Počet stupňů | 3 |
| Mrtvice | 1 199 mm |
| Mše | 35 kg |
| Pracovní objem | 6,2 l |
| Maximální pracovní tlak |
220 bar |
| Katalogový rozsah vyklápěcí kapacity | 5-14 tun |
| Rozměr L | 598 mm |
| Rozměr A | 160 mm |
| Rozměr B | 438 mm |
| Rozměr C | 108 mm |
| Rozměr D | 92 mm |
| Rozměr E | 58 mm |
Hodnoty specifikací výše jsou přepsány z tabulky teleskopických válců pod karoserií v dodaném katalogu HCIC-2026. Katalogová hodnota 5–14 tun představuje rozsah použití, nikoli univerzální schválení užitečného zatížení pro každý sklápěcí přívěs.
Třístupňová konstrukce podvozku
3TG-E90x1199 využívá tři teleskopické stolky. Když jsou zasunuty, vnořené stupně pomáhají udržet svazek válců v oblasti instalace spodní části karoserie. Během vysouvání zajišťují stupně pohyb potřebný pro cyklus sklápění, aniž by vyžadovaly přítomnost celé pracovní délky v zavřené poloze.
Uspořádání stupňů také znamená, že síla a rychlost válce se mohou během vysouvání měnit. Efektivní plocha se mění s tím, jak se aktivují různé stupně, takže výběr by měl brát v úvahu zatížení, geometrii závěsu, úhel sklonu, průtok čerpadla a nastavení ventilu společně.
Instalace spodku se řídí více než uzavřenou délkou válce. Kupující by měl zkontrolovat uspořádání kolébky nebo podpěry, vyrovnání kolíků, vůli podvozku a dráhu válce, když se tělo pohybuje ze zavřené do sklopené polohy.
Katalog uvádí L jako 598 mm a rozměry A až E jako 160, 438, 108, 92 a 58 mm. Tyto rozměry by měly být porovnány s výkresem rámu zákazníka a montážním uspořádáním. Válec by měl být vyrovnán skrz montážní design spíše než nucený do pozice deformací konzoly.

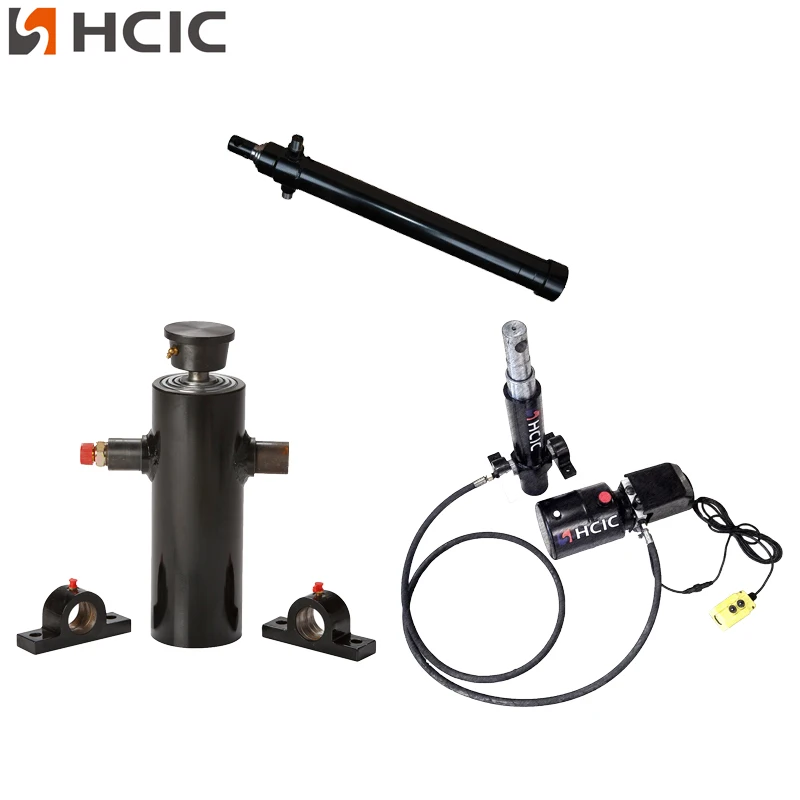

Katalog HCIC také ukazuje příslušenství a možnosti podpory pro řadu válců spodní části karoserie, včetně odkazů na připojení tyče-oko nebo koule a kolébky válců. Přesné uspořádání připojení a podpěry pro projekt 3TG-E90x1199 by mělo být potvrzeno z aktuálního výkresu, nikoli předpokládaným z obecné katalogové ilustrace.
3TG-E90x1199 je uveden s maximálním pracovním tlakem 220 bar. Tato hodnota musí být přezkoumána společně s čerpadlem, nastavením pojistného ventilu, hydraulickým potrubím, čistotou oleje, montážní konstrukcí a kompletním zatížením při překlopení.
Katalog uvádí rozsah nosnosti 5–14 tun. Tento rozsah by měl být považován za odkaz na katalogovou aplikaci. Skutečná vhodnost závisí na nástavbě přívěsu, rozložení nákladu, poloze závěsu, úhlu naklonění, síle podvozku, hydraulickém průtoku a provozních podmínkách.
Válec se správným vrtáním nebo zdvihem může být stále nevhodný, pokud je geometrie upevnění nebo tlak v systému nesprávný. Úplné přezkoumání aplikace by proto mělo být dokončeno před objednáním tlakové láhve.

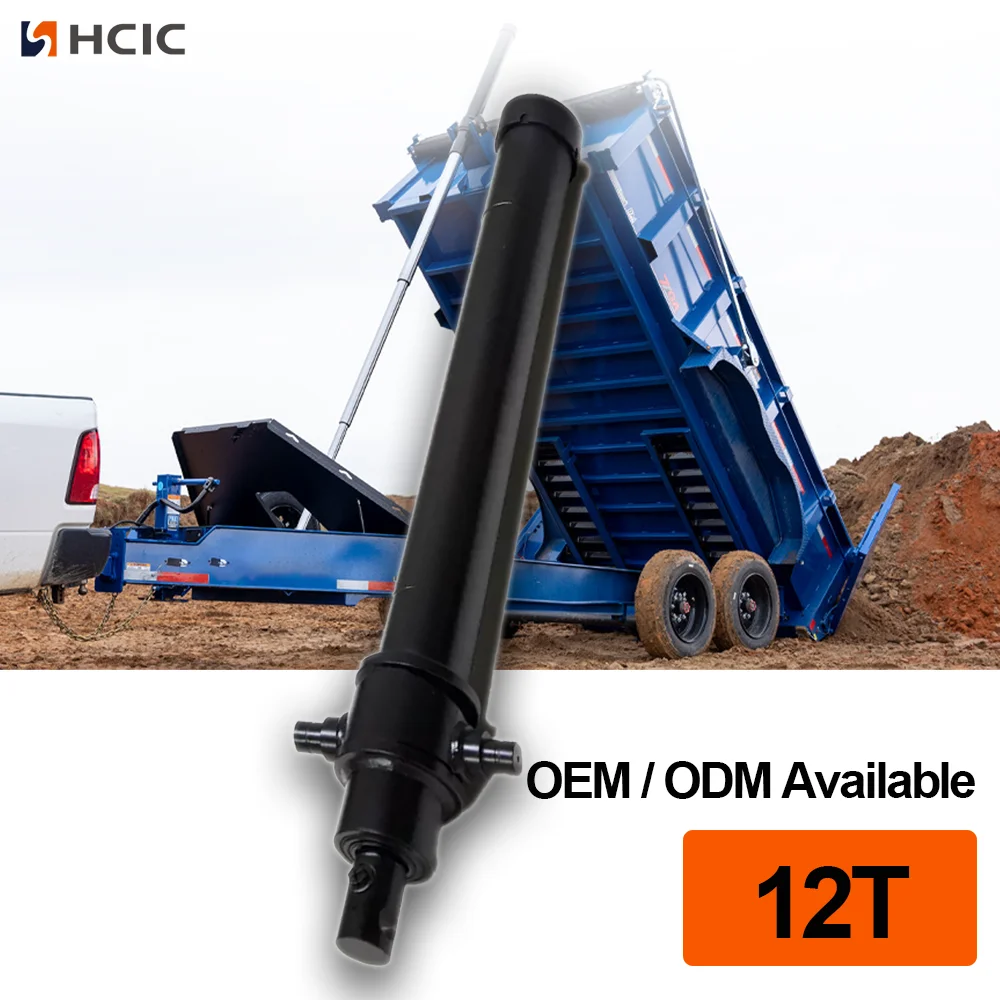

3TG-E90x1199 je relevantní pro projekty sklápěcího návěsu a systému sklápění podvozku, které vyžadují třístupňový válec se zdvihem 1 199 mm. Může být zvážen pro sestavení OEM, výměnné práce a redesign přívěsů, pokud dostupné místo a systémové požadavky odpovídají katalogovým údajům.
Dodávaný katalog HCIC popisuje řadu válců podvozku s konfiguracemi od dvou do šesti stupňů, ale tento článek se zaměřuje pouze na model 3TG-E90x1199. Jiné modely by neměly být používány jako náhrada za rozměry nebo provozní údaje bez samostatného technického posouzení.
Pro cenovou nabídku nebo náhradní hodnocení 3TG-E90x1199 zašlete:
- Typ přívěsu a rozměry karoserie
- Požadovaný zdvih a uzavřený instalační prostor
- Výkresy podvozku, kolébky a držáku
- Podrobnosti o připojení kolíku nebo koule
- Informace o tlaku a průtoku čerpadla
- Uspořádání hadice a portu
- Úhel sklonu a rozložení zatížení
- Fotografie aktuálního válce a montážní oblasti
- Požadované množství a stav výměny
Tyto detaily pomáhají odlišit výměnu válce od většího držáku, vyrovnání nebo problému s hydraulickým systémem.
3TG-E90x1199 je definovaný třístupňový teleskopický hydraulický válec podvozku se zdvihem 1 199 mm, maximálním pracovním tlakem 220 barů, pracovním objemem 6,2 l a katalogovým rozsahem sklápění 5–14 tun. Jeho rozměr L 598 mm a uvedené rozměry A–E poskytují praktický výchozí bod pro plánování instalace.
Konečný výběr by měl být založen na kompletním systému přívěsu, nikoli pouze na zdvihu nebo tlaku. Před zakoupením zašlete výkres podvozku a hydraulická data do HCIC pro posouzení specifického projektu.
HCIC vyvíjí a vyrábí hydraulické válce a pohonné jednotky pro vozidla a průmyslové aplikace. U projektu 3TG-E90x1199 může HCIC zkontrolovat výkresy, naměřené rozměry a hydraulické požadavky pro OEM nebo požadavek na výměnu.
Požádejte o kontrolu 3TG-E90x1199:
