Popis výrobku

6TG-E130x1947 je šestistupňový teleskopický hydraulický válec podvozku pro sklápěcí návěsy. Má zdvih 1 947 mm, uváděný pracovní objem 14 l, maximální pracovní tlak 180 bar a rozsah sklápěcí kapacity 11-18 tun. Jeho katalogové rozměry zahrnují A 543 mm, B 216 mm, C 327 mm, D 132 mm a E 92 mm, s uvedenou hmotností 53 kg.

Válec patří do řady podvozků HCIC pro lehká vyklápěcí zařízení, včetně aplikací s bočním vyklápěním a třístranným sklápěcím přívěsem. Konečná instalace musí být ještě zkontrolována podle rámu přívěsu, geometrie závěsu, dráhy nákladu, olejového okruhu a dostupného montážního prostoru.

telescopic hydraulic cylinders

I. K čemu je 6TG-E130x1947 navržen

Teleskopický válec pod karoserií používá několik vnořených stupňů k vytvoření dlouhého pracovního zdvihu a zároveň udržuje zasunutý balík kratší než jeden dlouhý válec. Toto uspořádání je užitečné tam, kde se válec musí vejít pod tělo sklápěče a stále poskytovat dostatek pohybu pro sklápění.

Teleskopický hydraulický válec podvozku 6TG-E130x1947 využívá šest stupňů. Jak hydraulický olej vstupuje do válce, stupně se postupně vysouvají, aby se vytvořil zvedací pohyb. Během zatahování se stupně vrátí do vnořené sestavy. Skutečná sekvence a chování při zatížení závisí na konstrukci válce, přívodu oleje, geometrii uložení a konstrukci přívěsu.

Nejedná se o univerzální náhradu založenou pouze na délce zdvihu. Před výměnou je nutné zkontrolovat zavřené instalační rozměry, uspořádání čepů nebo oček, úhel sklonu, hmotnost nástavby a upevňovací body podvozku.

II. Katalogová specifikace pro 6TG-E130x1947

telescopic hydraulic cylinders

Položka	Katalogová specifikace
Model	6TG-E130x1947
Typ produktu	Teleskopický hydraulický válec podvozku
Počet stupňů	6
Mrtvice	1 947 mm
Uvedený obrázek rozšíření	53
Pracovní objem	14 l
Mše	53 kg
Maximální pracovní tlak	180 bar
Rozsah vyklápěcí kapacity	11-18 tun
Rozměr A	543 mm
Rozměr B	216 mm
Rozměr C	327 mm
Rozměr D	132 mm
Rozměr E	92 mm

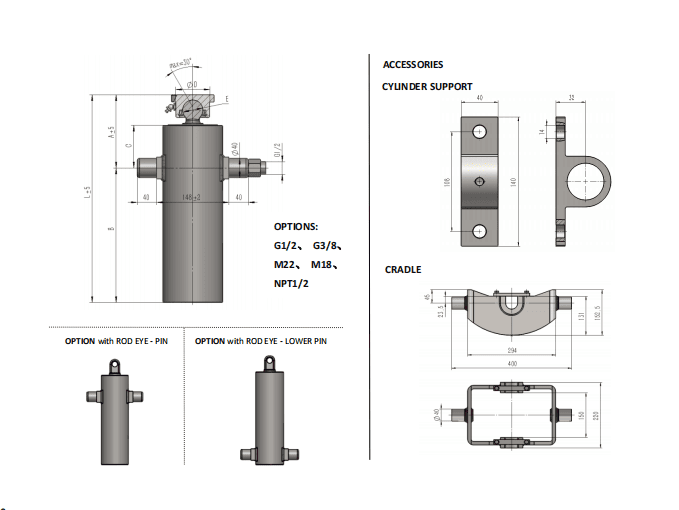

Katalog také uvádí řadu podvozků s verzemi s koulí a okem, montážními konzolami a podpěrami a několika možnostmi portů. Přesná konfigurace připojení a montáže pro cenovou nabídku by měla být potvrzena podle požadovaného výkresu a uspořádání přívěsu.

III. Pochopení hlavních dimenzí

Katalog identifikuje rozměry A až E na produktových datech. Tyto rozměry jsou instalační reference, nikoli zaměnitelné hodnoty. Náhradní válec musí odpovídat skutečnému středu čepu, držáku, vůli a geometrii karoserie přívěsu.

Praktický přehled by měl porovnávat:

- Dostupný prostor pod tělem výsypky při zatažení

- Pracovní poloha válce a dráha vysunutí

- Zarovnání kolíku nebo oka na obou koncích

- Vůle od podvozku, karoserie, náprav, hadic a dalších komponentů

- Požadovaný úhel sklonu a bod, kde válec dosáhne plného vytažení

- Poloha závěsu těla a směr přenosu zatížení

Zdvih 1 947 mm je pouze jednou částí uložení. Válec se stejným zdvihem může být stále nevhodný, pokud je jeho uzavřená délka, montážní výška nebo geometrie připojení odlišná.

IV. Šestistupňová teleskopická konstrukce

Šestistupňová konstrukce umožňuje 6TG-E130x1947 poskytovat dlouhý zdvih z kompaktního uspořádání podvozku. Vnořené válcové sekce sdílejí úkol rozšíření, takže každý stupeň a jeho těsnící rozhraní musí fungovat ve správném pořadí.

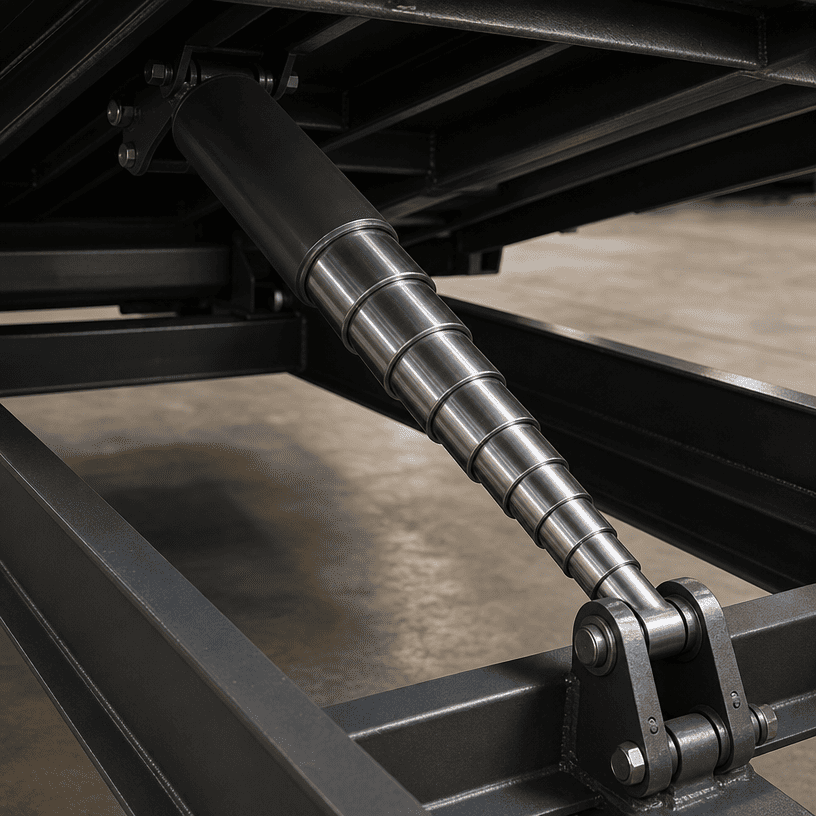

telescopic hydraulic cylinder

Teleskopické válce také vyžadují pečlivou pozornost na vyrovnání. Montážní konzoly by měly vést válec jeho zamýšlenou dráhou, aniž by nutily plošiny přenášet boční zatížení vytvořené zdeformovaným rámem. Válec je součást vytvářející sílu; nemělo by se používat k opravě problému se závěsem nebo vyrovnáním podvozku.

Katalog popisuje řadu podvozků, která je k dispozici s držáky a podpěrami. V případě instalace OEM by měla být konstrukce držáku, vyrovnání kolíků a uspořádání kolébky přezkoumáno společně s válcem, nikoli jako samostatné dodatečné úvahy.

V. Tlak, kapacita a limity použití

Katalog uvádí maximální pracovní tlak 180 bar a rozsah vyklápěcí kapacity 11-18 tun pro 6TG-E130x1947. Tyto údaje je nutné číst v rámci zamýšlené konfigurace zařízení. Nestanoví hodnotu užitečného zatížení celého přívěsu.

Skutečný výkon sklápění závisí na hmotnosti nástavby, rozložení užitečného zatížení, tření závěsů, úhlu válce, montážní poloze, hydraulickém průtoku, tlakových ztrátách a konstrukční pevnosti. Výrobce přívěsu zůstává odpovědný za kontrolu kompletní dráhy nákladu a bezpečných provozních podmínek.

Údaj 180 bar by měl také odpovídat čerpadlu, ventilu, hadicím, armaturám a montážnímu materiálu. Systém by neměl být provozován nad povolenou jmenovitou hodnotu jeho součásti s nejnižším hodnocením.

VI. Informace o těsnění a povrchu z katalogu

Popis válce HCIC na spodní části karoserie uvádí, že těsnění použitá v tomto rozsahu jsou určena k tomu, aby odolávala trvalé deformaci a opotřebení a aby fungovala v teplotním rozsahu -40 °C až +100 °C. Katalog také uvádí, že stupně používají tvrdé chromování a že řada je navržena pro maximální pracovní tlak 200 barů v obecném popisu vlastností podvozku.

Pro konkrétní řadu stolu 6TG-E130x1947 je uvedený maximální pracovní tlak 180 bar. Pro tento produktový článek a cenovou nabídku by měla být použita tabulková hodnota specifická pro model. Prohlášení o širším rozsahu by se nemělo používat k nahrazení uvedené hodnoty modelu.

Katalog představuje 6TG-E130x1947 jako spodní produkt pro sklápěcí zařízení. Neposkytuje kompletní těsnicí směs, tloušťku povrchu, životnost cyklu ani podrobný interval údržby pro tento konkrétní model. Tyto podrobnosti by měly být potvrzeny, když je známo provozní médium, klima a pracovní cyklus.

VII. Kontrola instalace před objednáním

Kupující nahrazující nebo specifikující 6TG-E130x1947 by si měl připravit následující informace:

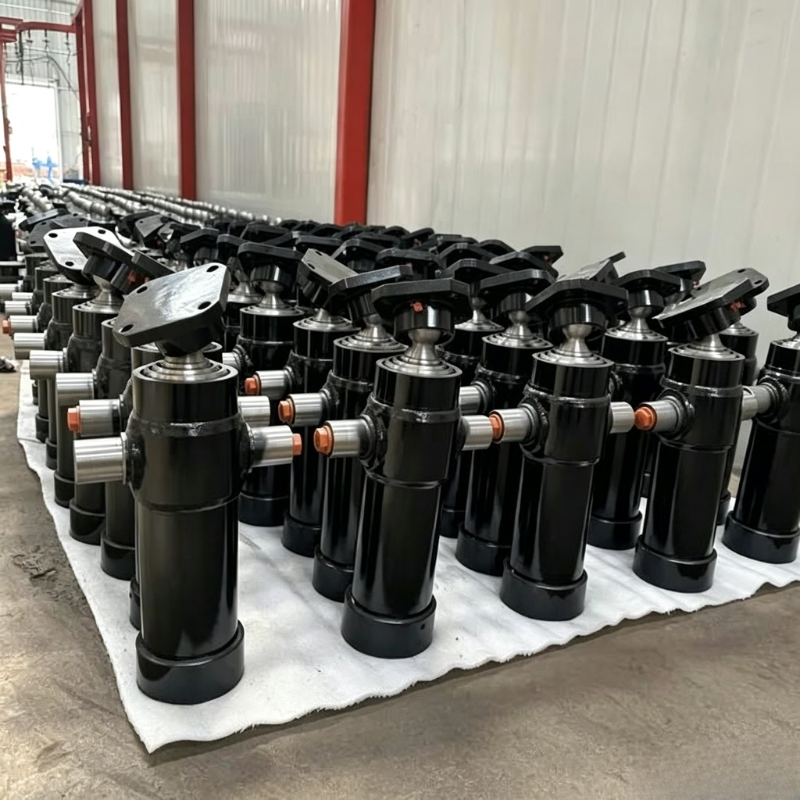

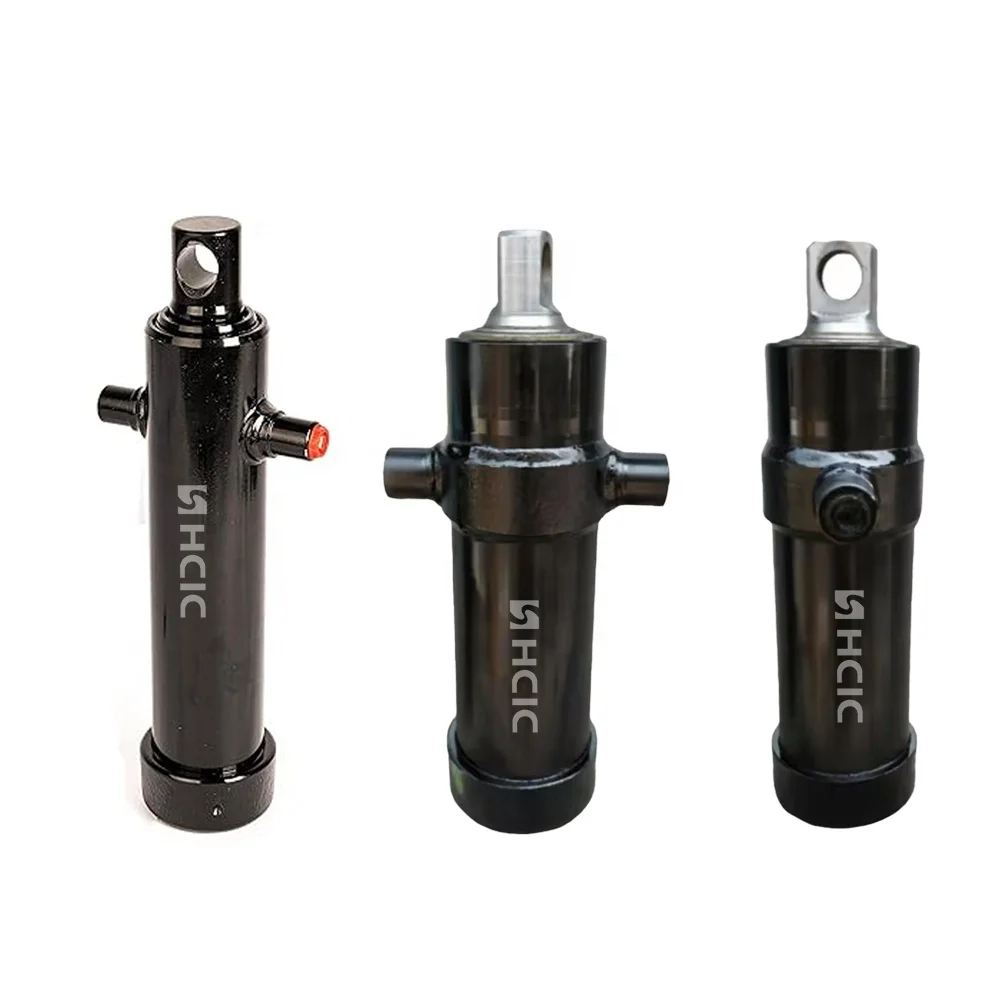

small trailer hydraulic cylinders

1. Aktuální model válce a identifikační štítek, pokud je k dispozici

2. Rozměry pin-center nebo eye-center v zatažené a vysunuté poloze

3. Požadovaný zdvih a úhel sklonu

4. Délka korby, prázdná hmotnost a zamýšlený rozsah užitečného zatížení

5. Umístění závěsu a výkres montážního držáku

6. Průtok čerpadla, tlak v systému a typ ventilu

7. Požadavky na připojení hadice a port

8. Dostupný prostor pod karoserií a kolem podvozku

9. Provozní teplota a předpokládaná expozice vodě, prachu nebo kontaminaci vozovky

10. Zda jsou vyžadovány držáky, podpěry, kolébka nebo kompletní instalační sada

Jasné informace o instalaci snižují riziko přijetí válce, který má správný zdvih, ale nelze jej bezpečně namontovat na přívěs.

VIII. Aplikace

Katalog spojuje řadu teleskopických podvozků s lehkými sklápěcími zařízeními, bočním vyklápěním a třístranným sklápěcím přívěsem. 6TG-E130x1947 lze uvažovat tam, kde zařízení vyžaduje dlouhý zdvih a šestistupňová konstrukce vyhovuje dostupnému prostoru pod karoserií.

Schválení aplikace by mělo být založeno na kompletní mechanické a hydraulické kontrole. Samotný popis produktu nemůže potvrdit vhodnost pro konkrétní model přívěsu, užitečné zatížení nebo úhel sklonu.

IX. FAQ

Kolik stupňů má 6TG‑E130x1947?

Katalog HCIC‑2026 uvádí 6TG‑E130x1947 jako šestistupňový válec.

Jaký je uvedený zdvih?

V katalogu je uveden zdvih 1 947 mm.

Jaký tlak je uveden u tohoto modelu?

Modelová tabulka uvádí maximální pracovní tlak 180 bar.

Jaký rozsah vyklápěcí kapacity je zobrazen?

Katalog uvádí rozsah vyklápěcí kapacity 11–18 tun.

Dokáže nahradit jakýkoli válec se zdvihem 1 947 mm?

Ne. Před výměnou je nutné zkontrolovat montážní rozměry, geometrii závěsu, vyrovnání konzoly, tlak, průtok a celkovou dráhu zatížení.

Jsou k dispozici držáky a podpěry?

Obecný popis produktu podvozku uvádí, že v této řadě jsou k dispozici držáky a podpěry. Přesný požadavek na 6TG‑E130x1947 by měl být potvrzen v nabídce.

X. Požádejte o kontrolu vybavení 6TG-E130x1947

Teleskopický hydraulický válec podvozku 6TG-E130x1947 kombinuje šestistupňovou konstrukci se zdvihem 1 947 mm a katalogovými rozměry pro integraci přívěsu. Chcete-li požádat o technicky užitečnou cenovou nabídku, zašlete společnosti HCIC podrobnosti o stávajícím válci, montážní výkres, úhel sklonu, údaje o čerpadle a provozní podmínky.

HCIC pak může porovnat model se skutečnou instalací podvozku namísto spoléhání se pouze na délku zdvihu.
