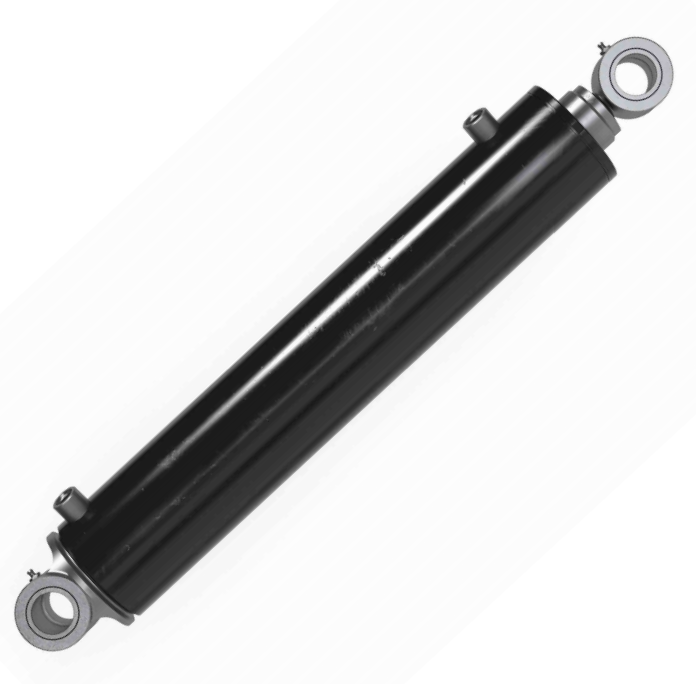

Posuvný hydraulický válec pro popelářské vozy se zadním nakladačem

Posuvný hydraulický válec M-1419165 je uveden v katalogu HCIC-2026 pod hydraulickými válci zadního nakladače pro popelářský vůz. Jeho katalogový popis je posuvný válec, s vrtáním 5 palců, tyčí 4 palců a zdvihem 32,5 palců.

Posuvný hydraulický válec funguje jako součást vnitřního mechanismu pro manipulaci s materiálem zadního nakladače. Mělo by se hodnotit společně s kluznou deskou, vodítky, čepy, konstrukcí karoserie a hydraulickým okruhem. Hydraulický válec se stejným jmenovitým vrtáním není automaticky správnou náhradou, pokud se liší zdvih, velikost tyče, montážní středy nebo dráha pohybu.

---

I. M-1419165 Specifikace

Položka katalogu neuvádí pro M-1419165 specifický pracovní tlak, hmotnost, specifikaci portu, uzavřenou délku nebo jakost materiálu. Tyto podrobnosti musí být potvrzeny pro skutečnou konfiguraci stroje a výměnu.

---

II. Struktura produktu a provozní logika

M-1419165 využívá rozměrový vztah 5palcového otvoru a 4palcové tyče k vytvoření řízeného lineárního pohybu v posuvném mechanismu zadního nakladače. Velký průměr tyče je důležitým ukazatelem montáže, protože ovlivňuje oblast na straně tyče, uspořádání vodítek, montážní spojení a dostupnou vůli.

Zdvih 32,5 palce popisuje lineární dráhu válce. Skutečná dráha posuvné desky závisí na vodicích lištách, umístění čepů nebo čepů, mechanických dorazech a tvaru těla zadního nakladače. Z toho důvodu je nutné při kontrole výměny změřit válec v obou koncových polohách, nejen porovnávat katalogový zdvih.

Katalog umísťuje M-1419165 do sekce popelářského vozu se zadním nakladačem a identifikuje jej konkrétně jako posuvný válec. Tento popis aplikace pomáhá kupujícímu zaměřit dotaz na posuvný pohyb a vyrovnání vodítek spíše než považovat díl za univerzální průmyslový válec.

---

III. Kontrola instalace a výběru

Před objednáním M-1419165 zkontrolujte:

• Posuvný mechanismus:Ujistěte se, že válec pohybuje posuvnou funkcí, kterou vyžaduje tělo zadního nakladače.
• Montážní centra:Změřte montážní vzdálenost v plně zatažené a plně vysunuté poloze.
• Vůle vrtání a tyče:Zkontrolujte 5palcovou hlaveň a 4palcovou tyč podle vodítek, krytů a blízkých struktur.
• Dráha tahu:Porovnejte katalogový zdvih 32,5 palce se skutečným zdvihem a dorazy posuvné desky.
• Usazení čepu a držáku:Zaznamenejte průměry kolíků, šířku vidlice, detaily pouzder a vyrovnání konzoly.
• Hydraulický okruh:Poskytněte informace o stávajícím tlaku, průtoku, ventilu a portu pro technickou kontrolu.
• Stav průvodce:Před instalací náhradního válce zkontrolujte kluzná vedení a strukturu těla.
• Servisní přístup:Ujistěte se, že těsnění, povrch tyče, spoje a montážní body lze bezpečně kontrolovat.

Nemělo by se očekávat, že posuvný válec překoná ohnuté vedení nebo zadřenou posuvnou desku. Nadměrný mechanický odpor může ovlivnit celý obvod a může způsobit, že výměna zvuku bude vypadat jako nesprávná součást.

---

IV. Aplikace

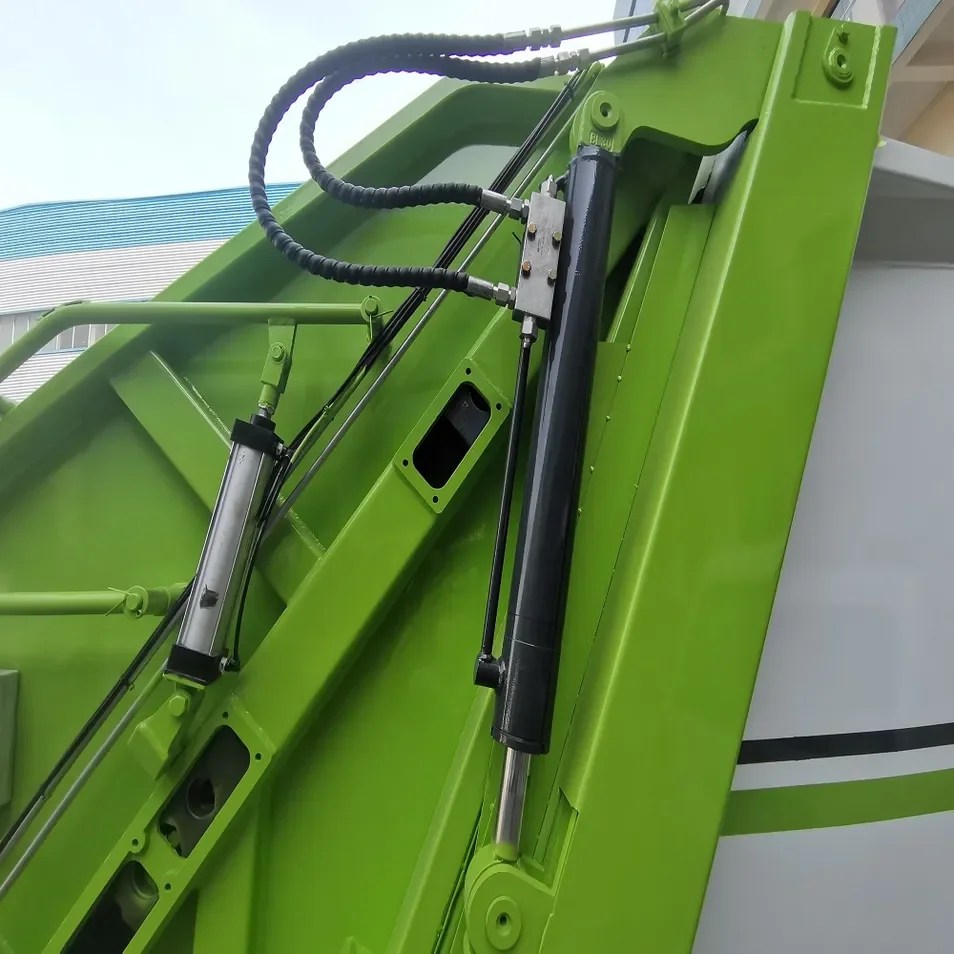

Katalog HCIC uvádí posuvný hydraulický válec M-1419165 pro hydraulické systémy zadního nakladače popelářských vozů. Lze jej tedy zvážit pro integraci OEM zadního nakladače, získávání náhradních válců a údržbu vozového parku, kde jsou rozměry modelu a posuvný mechanismus kompatibilní.

Aplikační štítek nezaručuje univerzální přizpůsobení. Tělesa zadního nakladače se mohou lišit uspořádáním vodítek, rozměry saní, pořadím nakládání a hydraulickými ovládacími prvky. Tyto rozdíly je třeba před nákupem zkontrolovat.

---

V. Proč na popisu modelu záleží

Pro nákup náhradních dílů je „posuvný válec“ užitečnější než obecný štítek hydraulického válce, protože spojuje součást s konkrétní funkcí stroje. Kupující může použít tento popis k uspořádání technického dotazu kolem:

• Skluzavka cestování
• Pohyb vodítka a talíře
• Rozměry montážního středu
• Vůle těla
• Hydraulická rychlost a tlak
• Ovládání koncové polohy

Tento přístup založený na funkci snižuje riziko výběru válce pouze proto, že jeho vrtání vypadá podobně jako u stávajícího dílu.

---

VI. Kontrolní seznam dotazů na OEM a výměnu

Odeslat HCIC:

• Stávající fotografie M-1419165 nebo údaje na štítku
• Výkresy typu korby zadního nakladače a posuvného mechanismu
• Potvrzení vrtání, tyče a zdvihu
• Měření vysunutého a zasunutého montážního středu
• Detaily čepu, vidlice, držáku a pouzdra
• Hydraulické schéma, informace o tlaku a průtoku
• Uspořádání portu a hadice
• Stav kluzné desky a vodítka
• Provozní cyklus a podmínky odpadního materiálu
• Množství a místo určení

Pokud původní válec selhal, přiložte obrázky tyče, hlavně, upevňovacích bodů a vodítek. Okolní mechanismus může být relevantní pro přezkum výměny.

---

VII. FAQ

---

VIII. Závěr

Posuvný hydraulický válec M-1419165 je katalogově definovaný posuvný válec pro aplikace popelářských vozů se zadním nakladačem. Jeho klíčové identifikační údaje jsou 5palcový otvor, 4palcová tyč, zdvih 32,5 palce a katalogový popis „Slide Cylinder“.

Tyto hodnoty poskytují praktický výchozí bod pro dotazy na OEM a výměnu, ale spolehlivé rozhodnutí vyžaduje více než jen pouhé srovnání. Odešlete výkres posuvného mechanismu, montážní rozměry, informace o hydraulickém okruhu a stav vodítek, aby HCIC mohl posoudit M-1419165 v porovnání s kompletním systémem popelářského vozu.

---

IX. O HCIC

HCIC, také známý jako Jinan Huachen Industrial Co., Ltd., vyvíjí a vyrábí hydraulické válce, hydraulické pohonné jednotky a související komponenty pro vozidla, nakládání s odpady a průmyslové aplikace. Vhodnost konečného produktu by měla být potvrzena podle skutečné konstrukce stroje a provozních podmínek.
