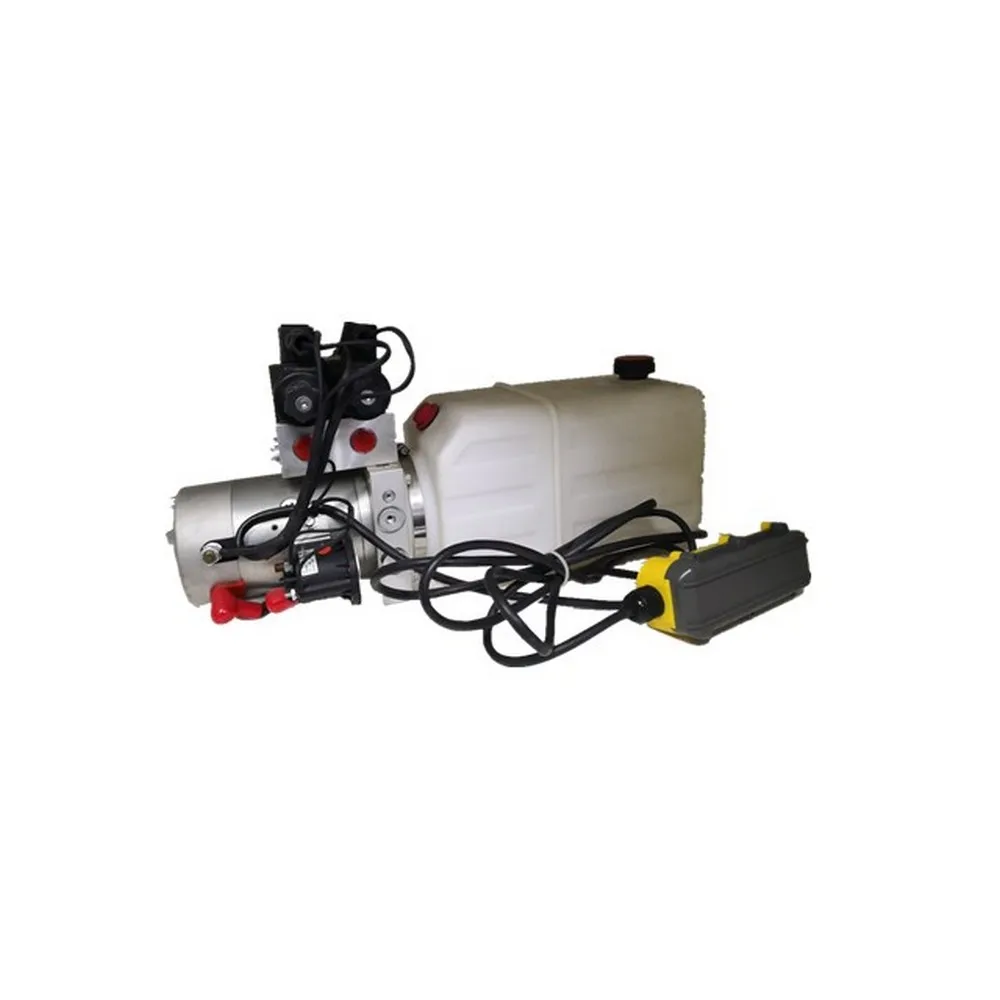

Jednočinná hydraulická pohonná jednotka pro sklápěcí návěsy

Jednočinná hydraulická pohonná jednotka HCPGS pro sklápěcí návěsy je určena pro okruhy, které pohánějí směr zvedání a využívají ke spouštění vlastní hmotnost stroje nebo samostatné vratné zařízení. Katalog HCIC uvádí tento model jako jednočinnou jednotku s průtokem 1,2 GPM, portem SAE #6, nádrží o objemu 4 galony, 3 000 PSI a solenoidem ovládaným 2cestným, 2polohovým ventilem.

Tato kombinace je užitečná, když návěs potřebuje přímočarý napájecí okruh spíše než hydraulický výkon v obou směrech válců. Správná aplikace stále závisí na válci, dráze nákladu, geometrii přívěsu, systému baterie, vedení hadic a způsobu ovládání.

---

I. Specifikace HCPGS

Jedná se o katalogové identifikační hodnoty. Nemělo by se s nimi zacházet jako s univerzální nosností, garantovanou rychlostí nebo kompletní elektrickou specifikací pro každý přívěs.

---

II. Jak okruh HCPGS funguje

Jednočinný HPU posílá stlačený olej na jednu pracovní stranu válce. Když je solenoidový ventil pod napětím, čerpadlo dodává průtok ke zvednutí nebo vysunutí připojeného pohonu. Když je příkaz odstraněn, obvod se změní na svůj návratový stav podle zvoleného návrhu přívěsu. Skutečné chování při spouštění závisí na typu válce, hmotnosti tělesa, mechanické odolnosti, uspořádání regulace zatížení a zpětné dráze.

To je hlavní rozdíl mezi jednočinnou jednotkou a obvodem zapnutí/vypnutí. Pokud přívěs vyžaduje, aby HPU poháněl válec v obou směrech, není jednočinná konfigurace HCPGS automaticky správnou volbou. Před objednáním zkontrolujte válec a řídicí sekvenci.

---

III. Vlastnosti produktu, které jsou důležité při instalaci přívěsu

3.1--Jednoduché jednočinné ovládání

2cestný, 2polohový solenoidový ventil poskytuje HCPGS soustředěné ovládací uspořádání pro jednočinný okruh. To může usnadnit kontrolu hydraulického schématu, když přívěs potřebuje pouze poháněné zvedání a definovanou dráhu spouštění.

3.2--1.2 Katalogový tok GPM

Uvedený průtok je výchozím bodem pro odhad rychlosti. Skutečný pohyb přívěsu závisí na objemu válce, zatížení, omezení ventilů, délce hadice, stavu baterie a průtoku dostupného v otvoru pro válec. Nepřevádějte katalogový tok přímo na garantovanou dobu výpisu bez kontroly celého systému.

3,3--4-galonová nádrž

4galonová nádrž poskytuje objem nádrže uvedený pro tento model. Potřebnou hladinu provozního oleje je třeba zkontrolovat podle objemu válce, objemu hadice, montážního úhlu, stavu zpětného vedení a dostupného servisního prostoru. Samotná hodnota nádrže nepotvrzuje, že každý válec a karoserie přívěsu budou kompatibilní.

3.4--SAE #6 připojení k portu

Port SAE #6 se musí shodovat s hadicí, adaptérem a montážním standardem použitým na přívěsu. Před instalací jednotky do schránky na nářadí nebo do prostoru rámu ověřte identifikaci závitu, metodu těsnění, poloměr ohybu hadice a přístup pro utažení.

3.5 – Integrace kompaktního přívěsu

HCPGS je uveden v sekci HPU sklápěčů HCIC. Pro praktickou instalaci by měl kupující ještě potvrdit montážní otvory, vůli motoru a nádrže, vedení kabelu baterie, umístění dálkového ovládání a ochranu před úlomky vozovky.

---

IV. Kam se hodí tento HPU

HCPGS lze revidovat pro sklápěcí návěsy a související zařízení využívající jednočinný hydraulický okruh. Může se hodit pro výrobu přívěsu OEM, projekt výměny nebo opravu vozového parku, pokud připojený válec a způsob spouštění odpovídá aplikaci.

Nejedná se o univerzální náhradu za dvojčinnou pohonnou jednotku. Přívěs využívající poháněné zatahování, okruh hydraulického zvedáku nebo dvousměrnou řídicí sekvenci může vyžadovat jinou konfiguraci ventilů.

---

V. Co si ověřit před objednávkou

S dotazem HCPGS zašlete následující informace:

1. Vrtání válce, průměr tyče a zdvih
2. Typ válce a montážní uspořádání
3. Požadovaná sekvence vysouvání a spouštění
4. Informace o hmotnosti návěsu a dráze nákladu
5. Napětí baterie a dostupná délka kabelu
6. Délka hadice, standardní port a detaily montáže
7. Dostupný montážní prostor a požadavky na ochranu
8. Zda je čerpadlo sdílené se zvedákem nebo jinou hydraulickou funkcí
9. Fotografie aktuální jednotky a typového štítku, pokud se jedná o náhradu

Tyto informace umožňují, aby byl HPU přezkoumán jako součást systému přívěsu, místo aby byl vybírán pouze podle velikosti nádrže nebo tlaku.

---

VI. FAQ

---

VII. Závěr

Jednočinná hydraulická pohonná jednotka HCPGS pro sklápěcí návěsy je definovanou katalogovou možností pro napájecí okruh. Jeho klíčovými identifikačními body jsou jednočinný typ, průtok 1,2 GPM, port SAE #6, 4galonová nádrž, specifikace 3000 PSI a 2cestný, 2polohový solenoidový ventil.

Pro spolehlivou cenovou nabídku uveďte údaje o válci, uspořádání přívěsu, elektrické napájení a sekvenci spouštění. HCIC pak může zkontrolovat, zda konfigurace HCPGS odpovídá kompletnímu hydraulickému systému.

---
