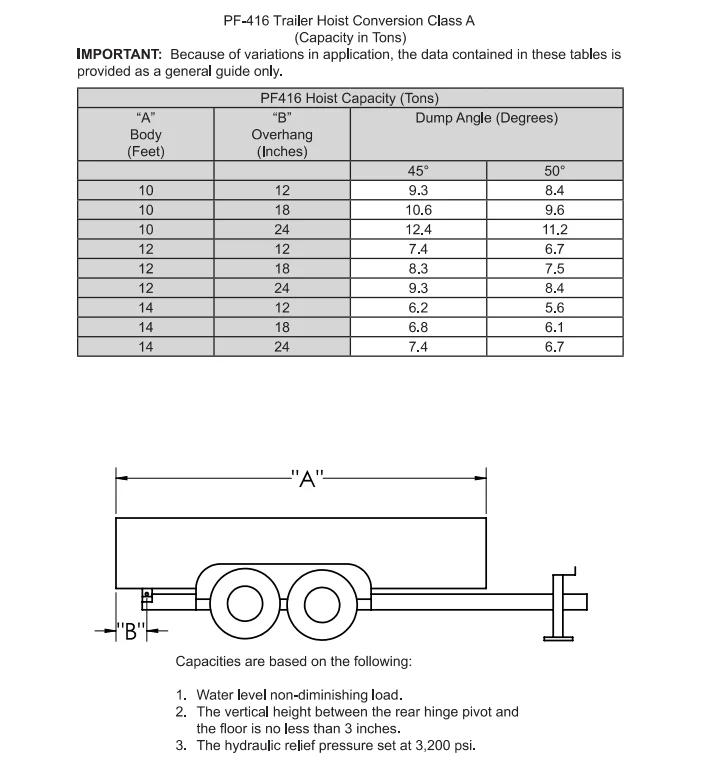

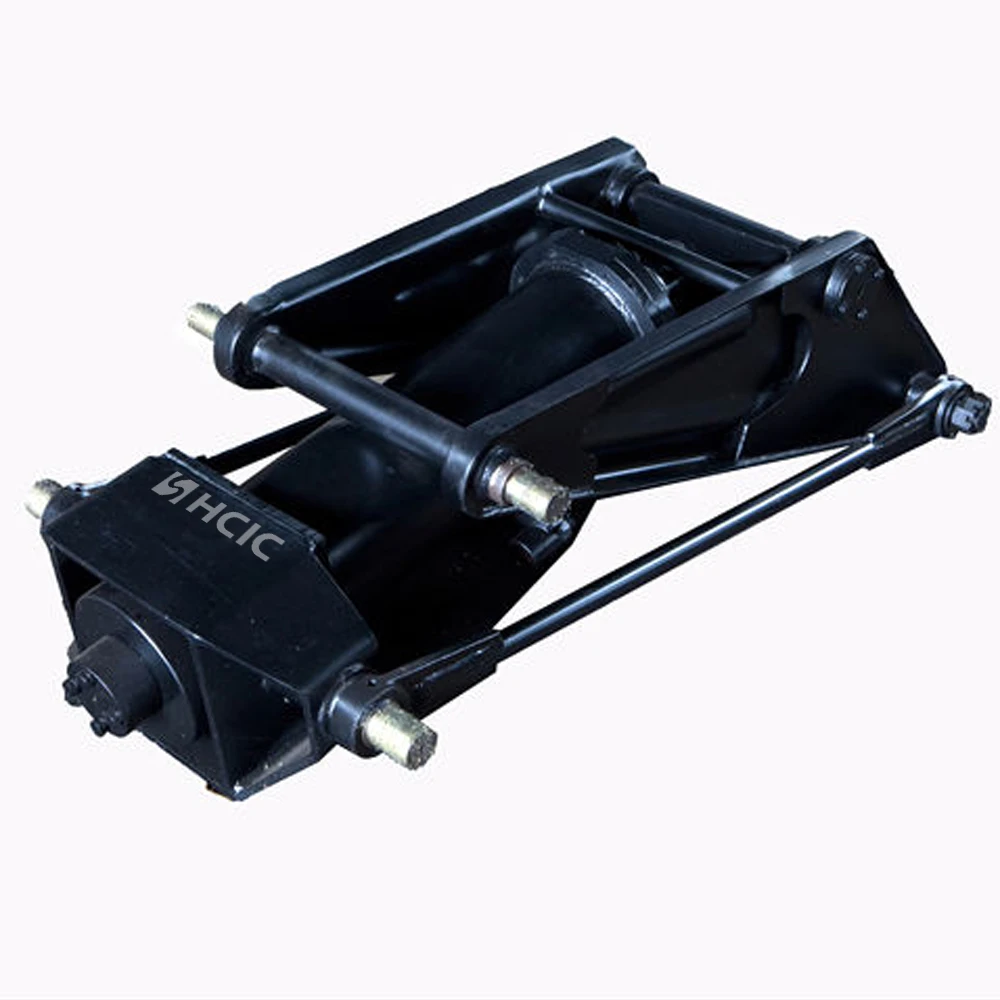

Nůžkový kladkostroj HC-416 pro zdvihací systémy sklápěcích přívěsů s vrtáním 5 palců, zdvihem 16 palců, katalogovou nosností 5–11,4 tuny a přibližnou hmotností 229 lb.
HC-416 je nůžkový kladkostroj uvedený v katalogu HCIC-2026 pro zvedací systémy sklápěcích přívěsů. Kombinuje hydraulický válec s nůžkovým mechanismem, rámem a montážními komponenty, aby se pohyb válce změnil na řízený zdvih tělesa sklápěčky.
Tento model je praktickým výchozím bodem pro výrobce přívěsů a kupce náhradních dílů, kteří potřebují kompaktní hydraulický sklápěcí přívěs s definovaným rozměrovým obalem. Konečná vhodnost stále závisí na rámu přívěsu, hmotnosti nástavby, poloze závěsu, požadovaném úhlu vyklápění a hydraulickém okruhu.
| Parametr | Katalogová hodnota |
|---|---|
| Model | HC-416 |
| Typ produktu | Nůžkový kladkostroj pro sklápěcí přívěs |
| Délka těla | 40,4 palce |
| Otvor | 5 palců |
| Mrtvice | 16 palců |
| Tyč | 2 palce |
| Montážní výška | 4,97 palce |
| Katalogový rozsah kapacit | 5–11,4 tuny |
| Přibližná hmotnost | 229 lb |
Výše uvedené hodnoty jsou přepsány z tabulky nůžkového kladkostroje pro sklápěcí přívěs v dodaném katalogu HCIC-2026, PDF, strana 15. Rozsah nosnosti je katalogový odkaz pro přezkoumání aplikace, nikoli univerzální hodnocení užitečného zatížení pro každou konstrukci přívěsu.
Přímý hydraulický válec neposkytuje vždy nejlepší geometrii zdvihu rámu přívěsu. Nůžkový mechanismus mění vztah mezi zdvihem válce a pohybem těla a pomáhá zvedacímu systému pracovat v definovaném instalačním prostoru.
HC-416 je relevantní, když stavitel potřebuje sadu kladkostroje s průměrem 5 palců a 16 palců zdvihu pro přívěs v rozsahu použití 5–11,4 tun z katalogu. Kladkostroj by měl být revidován jako součást kompletního zvedacího systému spíše než výběr pouze z vrtání válce.
Nůžková geometrie, polohy čepů a závěs těla určují, jak velká síla působí na tělo sklápěče v různých bodech výtahu. Přívěs, který lze snadno začít zvedat, může vyžadovat jinou sílu a úhel v blízkosti horní části vyklápěcího cyklu. Proto záleží na výkresech rámu a kontrole pohybu před schválením výroby.
Katalog uvádí délku těla 40,4 palce a montážní výšku 4,97 palce pro HC-416. Porovnejte tyto hodnoty s rámem přívěsu, příčníky a dostupným prostorem pod korbou sklápěče. Zkontrolujte také vůli, když se korba pohybuje ze zavřené polohy do požadovaného úhlu vysypání.
5palcové vrtání, 16palcový zdvih a 2palcová tyč popisují údaje hlavního válce, ale samy o sobě nedefinují úplný výsledek zdvihu. Nůžková ramena, otočné čepy, závěs těla a montážní držáky ovlivňují skutečnou dráhu síly.
Kladkostroj musí být instalován přímo. Těsné nebo nesprávně nastavené čepy mohou vytvářet odpor, který hydraulický okruh nemůže opravit. Před testováním se ujistěte, že jsou čepy usazeny, držáky jsou správně podepřeny a ramena nůžek se mohou pohybovat zamýšleným obloukem.

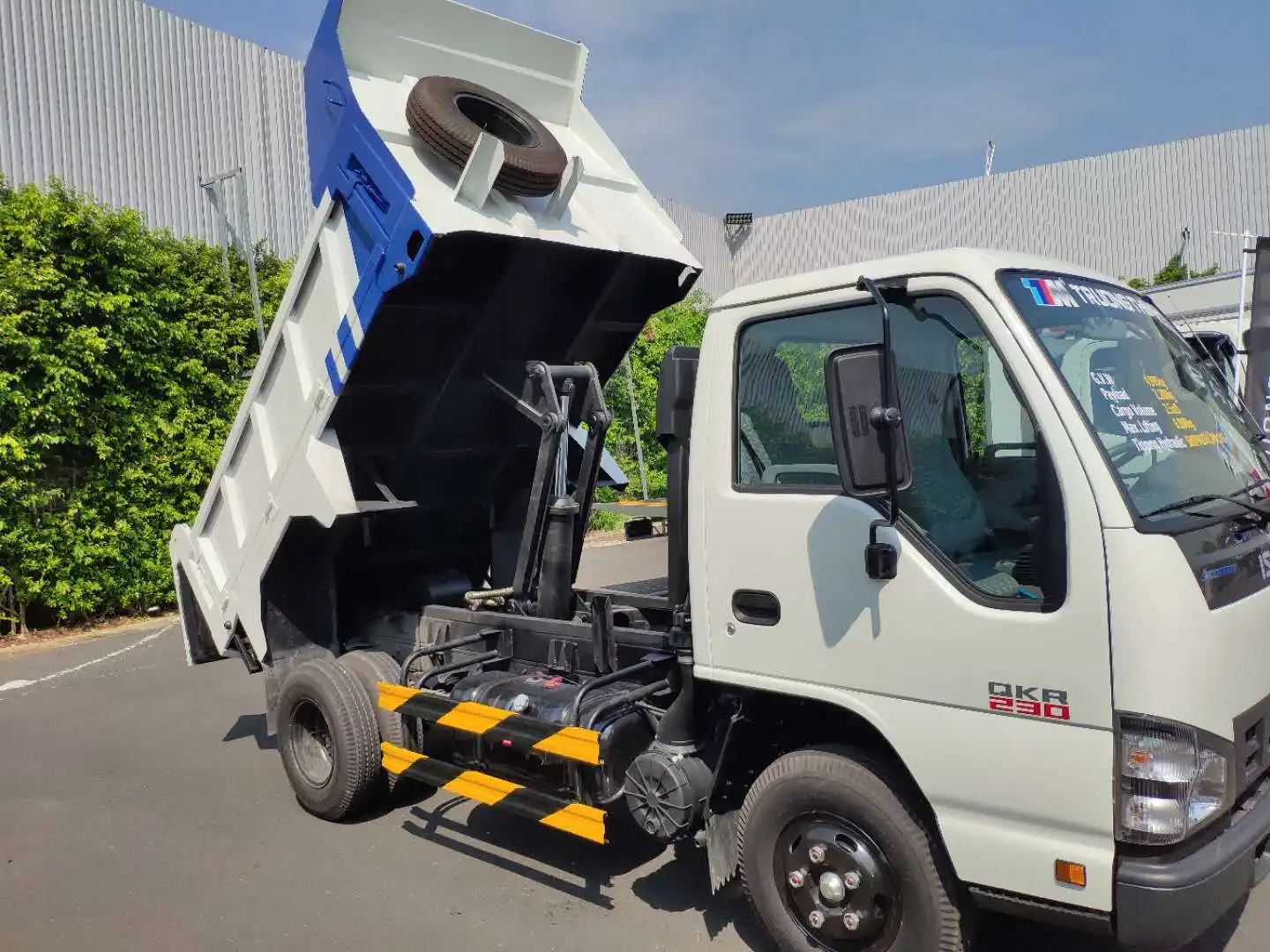

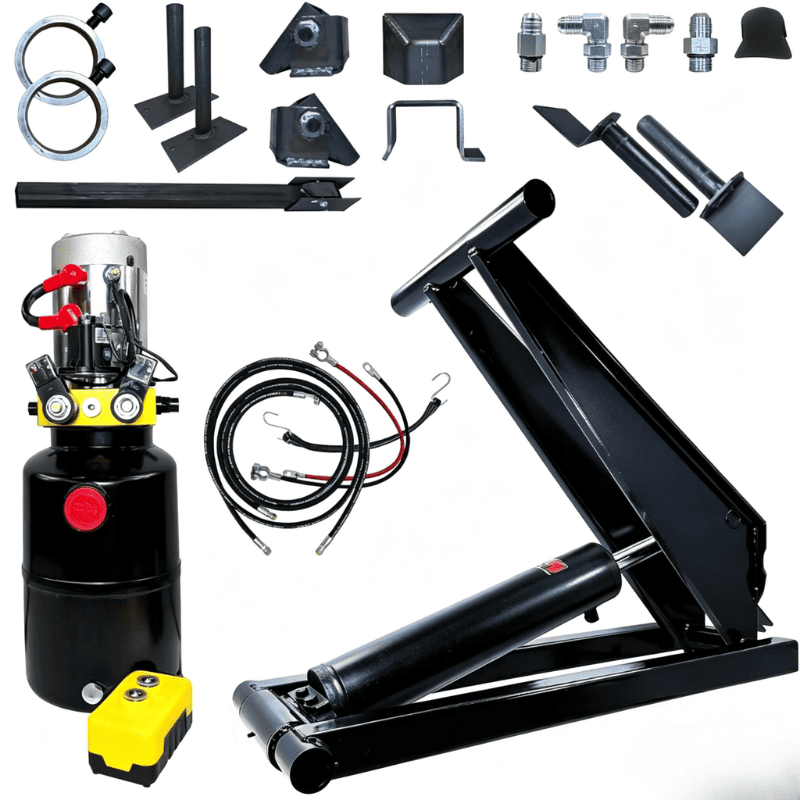

Katalog popisuje sady nůžkových kladkostrojů s čerpadlem, ocelovou nádrží, hadicí, armaturami, regulačním ventilem zátěže, sadou podpěr a kabely baterie. Přesná konfigurace sady by měla být potvrzena pro projekt. Čerpadlo, pojistná ochrana, hadice a regulační ventil musí odpovídat válci a provozním požadavkům přívěsu.
Funkce kontroly zatížení je u systému sklápěcího přívěsu důležitá, protože nástavba nesmí nekontrolovaně spadnout, pokud se změní tlak nebo podmínky hadice. Návrhář zařízení by měl před uvedením do provozu zkontrolovat skutečné uspořádání ventilu a pokyny k instalaci.
HC-416 může být zvažován pro OEM sklápěcí návěsy, výměnu vozového parku a upgrady návěsů tam, kde dostupný prostor rámu a požadavky na zdvih odpovídají jeho katalogovým údajům.
Mezi typické projektové diskuse patří jednonápravové nebo tandemové sklápěcí přívěsy, užitkové přívěsy, zemědělské přívěsy a přívěsy lehké konstrukce. Správná volba závisí na skutečné hmotnosti těla, užitečném zatížení, geometrii závěsu, požadovaném úhlu vyklápění a provozním prostředí.
Nepoužívejte rozsah 5–11,4 tun jako samostatné schválení. Užitečné zatížení, struktura karoserie a rozložení zatížení mohou změnit síly ve zvedacím systému. Před výměnou jiného kladkostroje za HC-416 by měla být provedena technická kontrola.
Pro cenovou nabídku nůžkového kladkostroje HC-416 nebo recenzi výměny zašlete:
Tyto detaily umožňují, aby kladkostroj, válec a hydraulická pohonná jednotka byly přezkoumány jako jeden systém.
HC-416 poskytuje výrobcům sklápěcích návěsů definovaný model nůžkového kladkostroje k vyhodnocení: délka těla 40,4 palce, vrtání 5 palců, zdvih 16 palců, montážní výška 4,97 palců a rozsah katalogové kapacity 5–11,4 tun.
Před objednávkou odešlete uspořádání přívěsu, požadavky na zdvih a hydraulická data do HCIC pro posouzení specifického projektu
