Před objednáním si prohlédněte rozměry elektrického kladkostroje pro sklápěcí přívěsy Model 621 a zkontrolujte prostor rámu přívěsu, montážní geometrii, vůli nástavby a servisní přístup.

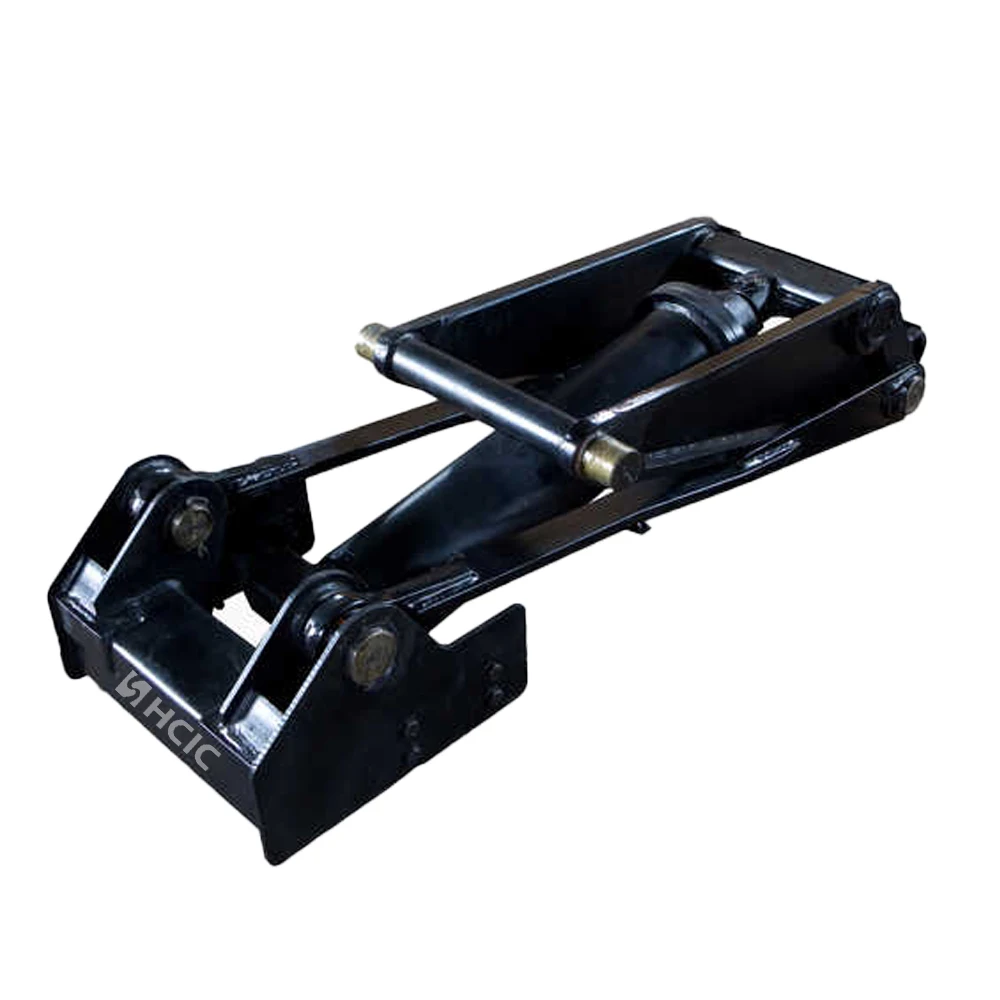

Motorový kladkostroj Model 621 pro sklápěcí přívěsy je uveden v dodaném katalogu American Power Kladkostroje pro aplikace systému zdvihání přívěsu. Pro výrobce OEM nebo kupujícího náhradníka je důležitým prvním krokem rozměrová montáž: kladkostroj musí pracovat s rámem přívěsu, pohybem nástavby, montážními body a hydraulickým uspořádáním.

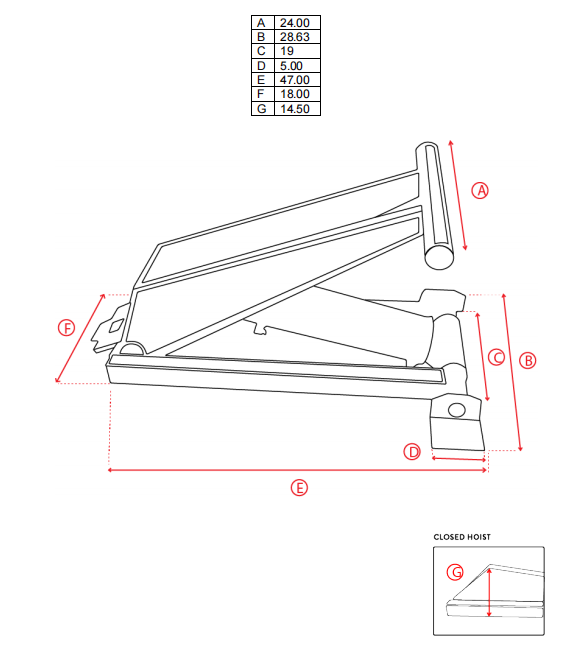

Stránka Model 621 uvádí sedm rozměrových referencí, A až G. Tato měření poskytují praktický výchozí bod pro kontrolu výkresu přívěsu před schválením finálních detailů držáku, čepu a výztuže.
| Parametr | Katalogová hodnota |
|---|---|
| Model | 621 |
| Kategorie produktu | Napájecí kladkostroj |
| Rozměr A | 24.00 palců |
| Rozměr B | 28,63 palce |
| Rozměr C | 19.00 palců |
| Rozměr D | 5,00 palců |
| Rozměr E | 47,00 palců |
| Rozměr F | 18.00 palců |
| Rozměr G | 14,50 palce |
Výše uvedené hodnoty jsou přepsány ze stránky Model 621 v dodaném katalogu. Před schválením výroby nebo výměny ověřte nejnovější technický výkres oproti skutečnému přívěsu.

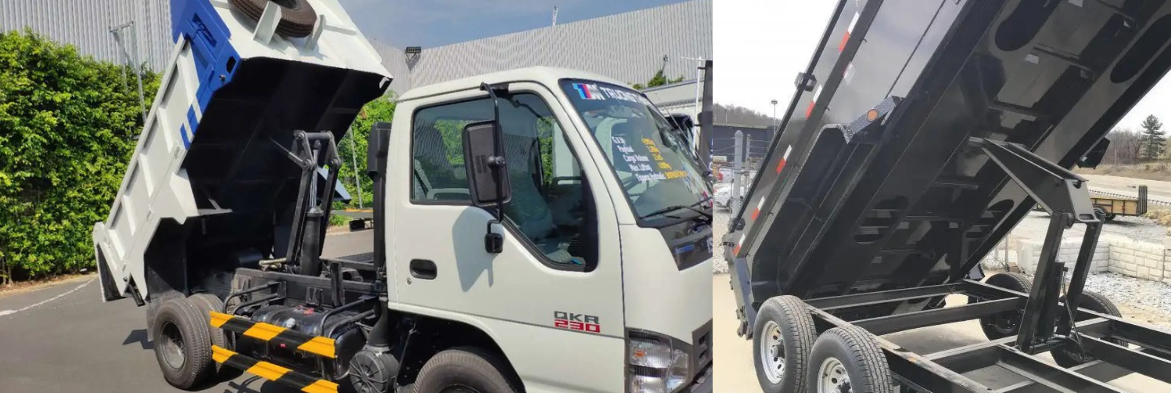

Zvedací zařízení přívěsu pracuje pod měnícím se mechanickým úhlem. Prostor, který je k dispozici pod uzavřeným výsypným tělesem, se může změnit, když se těleso začne zvedat. Příčníky rámu, držáky, hydraulické hadice a spodní strana nástavby musí zůstat během pohybu volné.
Z tohoto důvodu by měl být motorový kladkostroj Model 621 posuzován jako součást kompletního zvedacího systému, nikoli pouze podle čísla modelu. Konstrukce přívěsu, poloha zadního závěsu, montážní uspořádání a hydraulický okruh ovlivňují konečnou instalaci.
Začněte s rozměry A, B a C při porovnávání kladkostroje s dostupným prostorem mezi rámem a výsypným tělesem. Změřte zavřenou polohu a poté zkontrolujte dráhu pohybu těla během cyklu zvedání.
Kontrola statické vůle nemusí odhalit kontakt, ke kterému dochází při otáčení těla. Kótovaný výkres nebo vyznačené instalační fotografie jsou užitečnější než jedno měření z uzavřeného přívěsu.
Rozměry D, F a G pomáhají kupujícímu diskutovat o nosných deskách, pozicích čepů a vyztužení rámu. Nemělo by se s nimi zacházet jako s úplným výkresem závorky. Skutečný návrh montáže musí zohledňovat reakční zatížení, vyrovnání kolíků, uspořádání svarů a konstrukci, na kterou působí zvedací síla.
Uspořádání podpěry také potřebuje dostatečný přístup pro kontrolu, vedení hadic a budoucí servisní práce. Pevná instalace není automaticky dobrou instalací, pokud je blokován rutinní přístup.
Rozměr E je uveden jako 47,00 palců pro model 621. Porovnejte tuto hodnotu s dostupnou instalační délkou, uzavřenou polohou karoserie a umístěním blízkých příčníků nebo vybavení.
Celkové uspořádání by také mělo ponechat prostor pro hydraulické spoje a vizuální kontrolu. Konečné schválení by mělo vycházet z posledního výkresu a kompletní obálky pohybu.
Motorový kladkostroj Model 621 pro sklápěcí návěsy je relevantní pro projekty zvedacích systémů, kde je vyžadován definovaný katalogový model a rozměrová reference. Po potvrzení mechanických a hydraulických požadavků může být přezkoumán pro OEM návěsy, výměnné práce a přepracování systému.
Dodaná stránka Model 621 uvádí rozměry, ale neuvádí ověřenou kapacitu, hodnotu pracovního tlaku, životnost ani certifikaci pro tento model. Tyto podrobnosti musí být potvrzeny pro skutečný projekt a neměly by být odvozeny z čísla modelu.
Pro kontrolu OEM nebo výměny zašlete:
Tyto informace pomáhají HCIC vyhodnotit montáž bez předpokládaných skrytých konstrukčních nebo hydraulických detailů.
Jedná se o motorový kladkostroj uvedený v katalogu, který je zde uvažován pro aplikace se systémem zvedání sklápěcího přívěsu. Konečná vhodnost závisí na konstrukci přívěsu, montážním uspořádání a hydraulickém systému.
Katalog uvádí A při 24,00 palcích, B při 28,63 palcích, C při 19,00 palcích, D při 5,00 palcích, E při 47,00 palcích, F při 18,00 palcích a G při 14,50 palcích.
| Parametr | Katalogová hodnota |
|---|---|
| Model | 621 |
| Kategorie produktu | Napájecí kladkostroj |
| Rozměr A | 24.00 palců |
| Rozměr B | 28,63 palce |
| Rozměr C | 19.00 palců |
| Rozměr D | 5,00 palců |
| Rozměr E | 47,00 palců |
| Rozměr F | 18.00 palců |
| Rozměr G | 14,50 palce |
Na dodané stránce Model 621 není uvedena žádná ověřená hodnota kapacity. Kapacita musí být posouzena s ohledem na kompletní návrh přívěsu a požadavky projektu.
Ne automaticky. Před rozhodnutím o výměně musí být zkontrolovány montážní body, středy čepů, vůle, pohyb karoserie, hydraulické spoje a pevnost rámu.
Rozměr E je uveden jako 47,00 palců. Mělo by být porovnáno s dostupnou instalační délkou, polohou zavřené nástavby, servisním přístupem a blízkými prvky rámu.
Pošlete referenci modelu, podrobnosti o přívěsu, změřený prostor pro instalaci, umístění závěsů a čepů, fotografie nebo výkresy, stávající hydraulické informace a požadovanou sekvenci zvedání.
Pro přesnou cenovou nabídku zašlete nákres přívěsu, montážní rozměry a dostupné hydraulické informace do HCIC. Konečné rozhodnutí by mělo použít nejnovější výkres a kompletní uspořádání zdvihu.
Jinan Huachen Industrial Co., Ltd. (HCIC) vyvíjí a vyrábí hydraulické válce a pohonné jednotky pro vozidla a průmyslové aplikace. U projektu Model 621 může HCIC zkontrolovat dostupné informace o instalaci a určit technické podrobnosti potřebné pro nabídku OEM nebo výměnu.
