Elektrický kladkostroj Model 516 je kompaktní zvedací řešení pro sklápěcí návěsy s rozměrem těla 24 palců a délkou kladkostroje 39,25 palce pro plánování instalace.

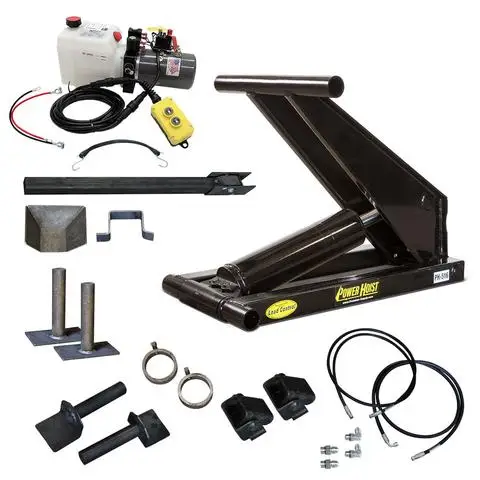

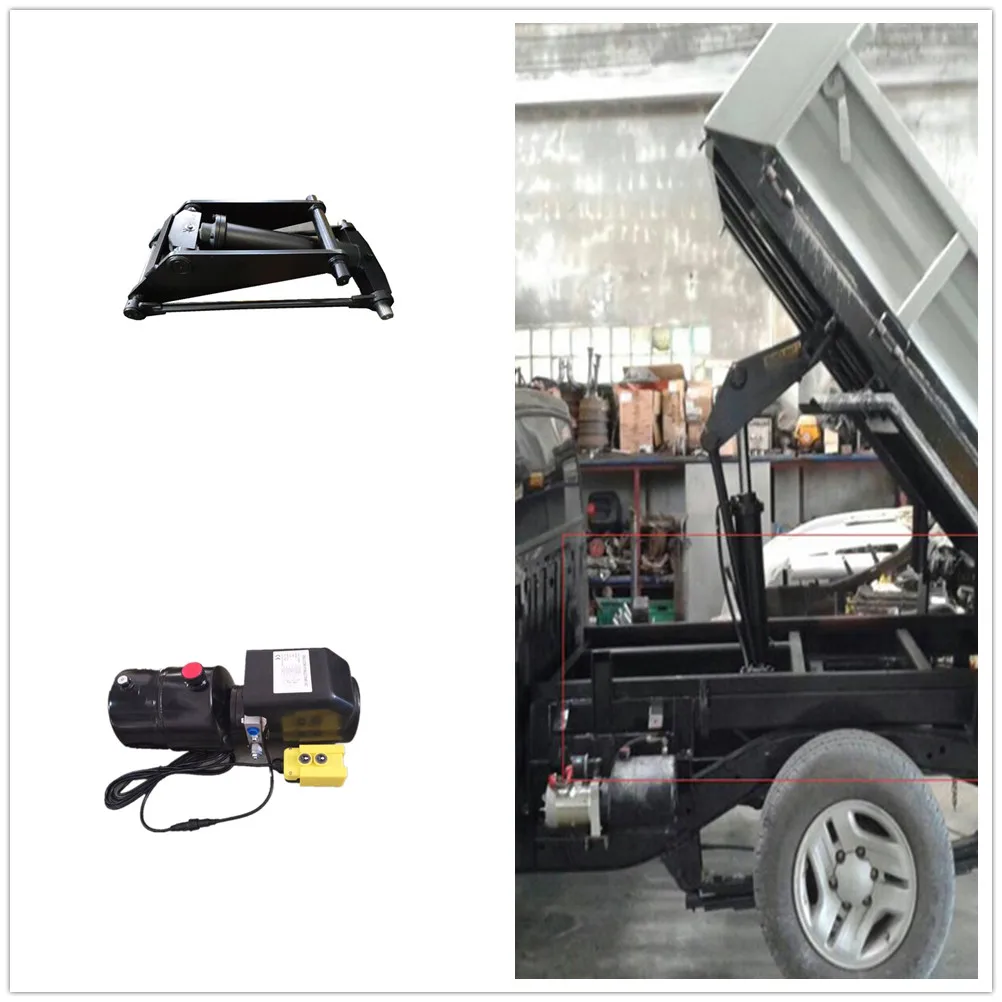

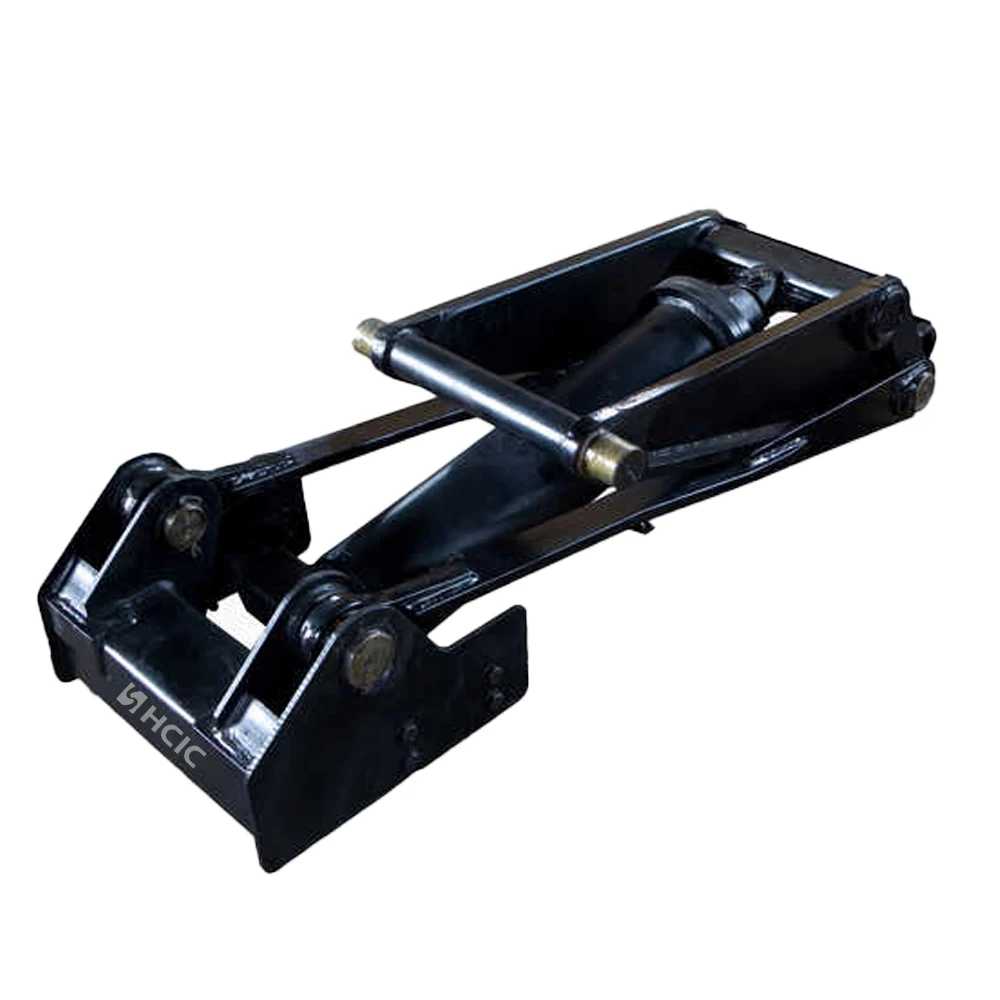

Motorový kladkostroj Model 516 je kompaktní varianta kladkostroje pro zvedací systémy sklápěcích přívěsů. Jeho katalogové rozměry poskytují praktický výchozí bod pro kontrolu prostoru rámu, geometrie závěsu a požadavků na hydraulickou instalaci před zadáním objednávky.
Motorový kladkostroj Model 516 je uveden v katalogu American Power Kladkostroje se sedmi rozměrovými referencemi, od A do G. Tato měření pomáhají výrobci přívěsu nebo kupujícímu náhradního kladkostroje porovnat kladkostroj s dostupnou montážní plochou namísto výběru zařízení pouze podle nosnosti.
| Parametr | Katalogová hodnota |
|---|---|
| Model | 516 |
| Kategorie produktu | Napájecí kladkostroj |
| Rozměr A | 24.00 palců |
| Rozměr B | 28,50 palce |
| Rozměr C | 19,50 palců |
| Rozměr D | 5,00 palců |
| Rozměr E | 39,25 palce |
| Rozměr F | 16,25 palce |
| Rozměr G | 10,00 palců |
Jedná se o katalogové rozměry. Před konečným schválením by měl být výkres porovnán se skutečným rámem zákazníka, otočnými body a způsobem instalace.

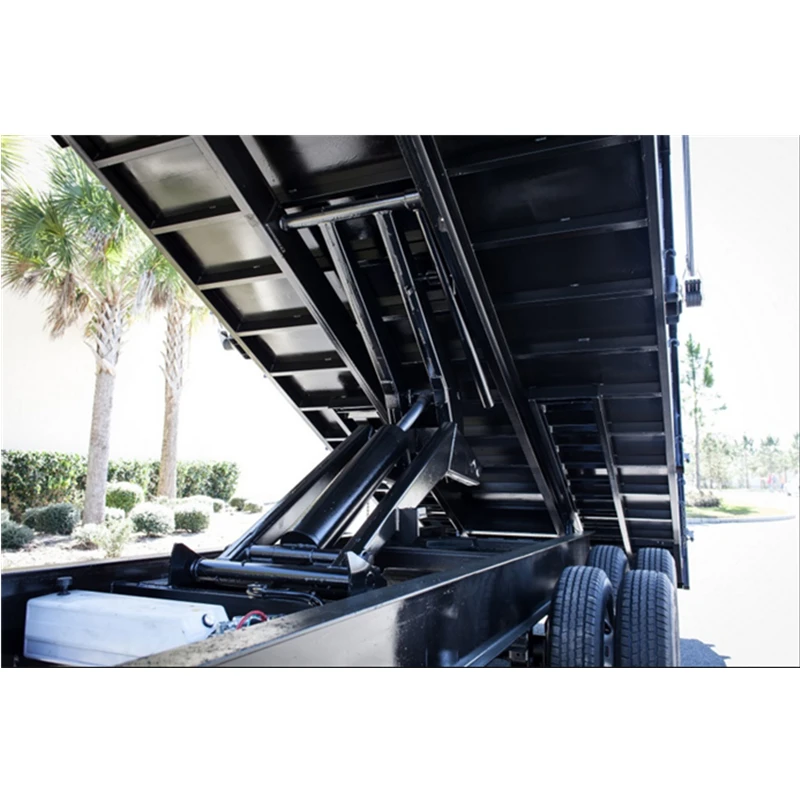

Kladkostroj sklápěcího návěsu dělá více, než jen poskytuje zvedací sílu. Musí se vejít mezi kolejnice rámu, pracovat s geometrií korby výsypu a ponechat dostatek vůle pro pohybující se konstrukci. Výkonový kladkostroj Model 516 lze tedy vyhodnotit ve třech praktických krocích.
Začněte s rozměry A, B a C z katalogového výkresu. Porovnejte je s dostupným prostorem rámu a polohou závěsu korby výsypky. Rozměr, který na papíře vypadá přijatelně, může při rotaci těla stále vytvářet interference, takže je třeba zkontrolovat celou dráhu pohybu.
Rozměry D, F a G pomáhají kupujícímu zkontrolovat vztah mezi montáží kladkostroje a rámem přívěsu a nosnými konzolami. Správné montážní desky, středy čepů a detaily výztuže závisí na konstrukci přívěsu. Neměly by být uhodnuty pouze podle čísla modelu.
Rozměr E je uveden jako 39,25 palce pro model 516. Tento rozměr je důležitý, když musí být kladkostroj umístěn pod vyklápěcím tělesem omezené délky. Mělo by být přezkoumáno společně se zavřenou polohou, úhlem těla a prostorem potřebným pro servisní přístup.
Použití přesného čísla modelu usnadňuje zpracování požadavku na OEM nebo výměnu. Poskytuje dodavateli jasný referenční bod, zatímco kupující potvrzuje konstrukci přívěsu, montážní uspořádání a provozní požadavky.
V případě požadavku na výměnu by měl kupující zaslat typový štítek nebo katalogové číslo, fotografie stávající instalace, dostupné montážní rozměry a zvedací zařízení přívěsu. Pokud byla původní jednotka upravena, aktualizované rozměry jsou užitečnější než samotné staré číslo modelu.
Motorový kladkostroj Model 516 je určen pro diskuse o zvedacím systému sklápěcího přívěsu, kde je důležité kompaktní uspořádání kladkostroje a rozměrové přizpůsobení. Konečná vhodnost závisí na nástavbě přívěsu, zatížení, poloze závěsu, hydraulickém okruhu a konstrukčním řešení. Katalogové rozměry samy o sobě neurčují jmenovitou nosnost.
Chcete-li požádat o kontrolu vybavení pro motorový kladkostroj Model 516, poskytněte:
- Typ přívěsu a rozměry karoserie
- Dostupný instalační prostor
- Umístění závěsů a montážních kolíků
- Stávající hydraulické komponenty, pokud se jedná o výměnu
- Požadovaná sekvence zvedání
- Fotografie nebo kótovaný výkres aktuální instalace
- Provozní prostředí a očekávaný pracovní cyklus
Tyto informace umožňují HCIC zkontrolovat aplikaci bez převzetí podrobností, které nejsou uvedeny v katalogu.
Motorový kladkostroj Model 516 je nejlépe hodnocen jako součást kompletního zdvihacího zařízení sklápěcího přívěsu. Jeho katalogové rozměry – zejména 24,00-palcový rozměr A, 39,25-palcový rozměr E a 10,00-palcový rozměr G – poskytují kupujícím jasný základ pro kontrolu instalačního prostoru. Pro přesnou cenovou nabídku zašlete výkres přívěsu a naměřené montážní informace do HCIC.
Jinan Huachen Industrial Co., Ltd. (HCIC) vyvíjí a vyrábí hydraulické válce a pohonné jednotky pro průmyslové a automobilové aplikace. U projektu Model 516 může HCIC zkontrolovat dostupné informace o instalaci a poradit s dalšími technickými detaily požadovanými pro cenovou nabídku.
