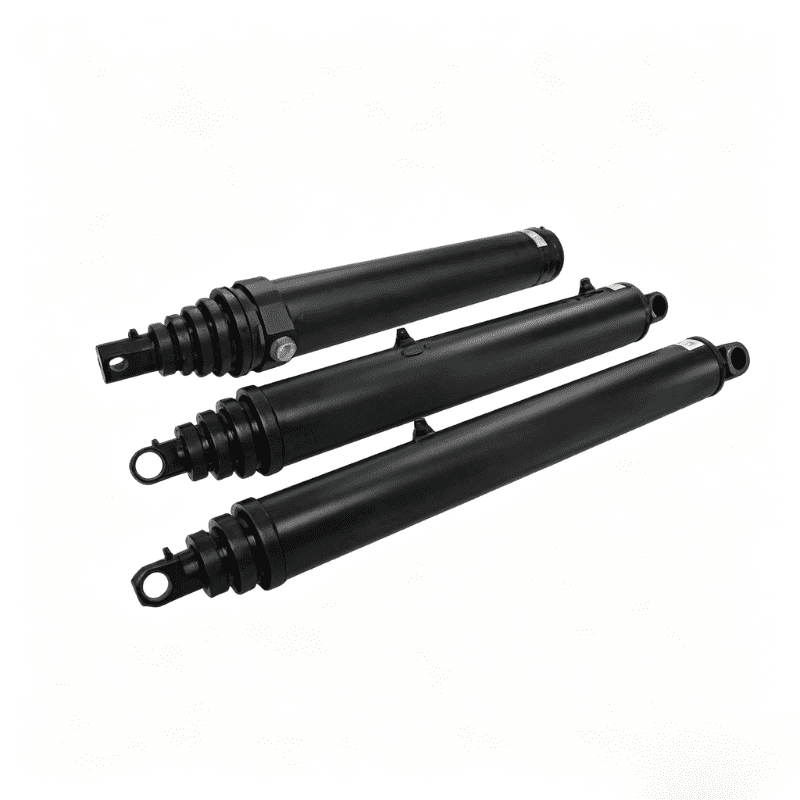

Sklápěcí válec pro montáž kolíků pro přívěs

63-4402-104 je sklápěcí válec řady 4000 pro montáž s kolíky pro přívěs. Jeho montážní formát pin-to-pin umožňuje připojení válce mezi dva montážní body stroje bez nutnosti samostatné montáže příruby nebo patky.

Katalog uvádí rozšířený rozměr 108,56 palce (2757 mm), uzavřený rozměr 71,94 palce (1827 mm) a port 3/4 NPTF. Válec také používá samoodvzdušňovací konstrukci, předepjatou ucpávku do V a delší ložiskovou délku určenou k podpoře stabilního provozu v montážním uspořádání uvedeném v katalogu.

Tento článek se týká pouze modelu 63-4402-104.

---

I. Technické specifikace

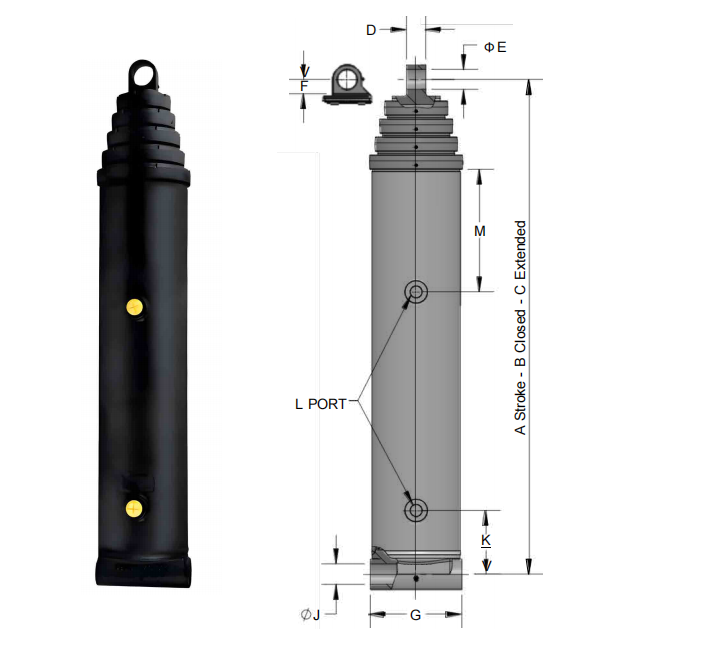

Písmena A až M odkazují na rozměrový výkres v katalogu HCIC. Před objednáním si ověřte úplný instalační výkres, rozměry čepů, pracovní tlak a požadavky na hydraulický okruh.

---

II. Pin-Pin montážní design

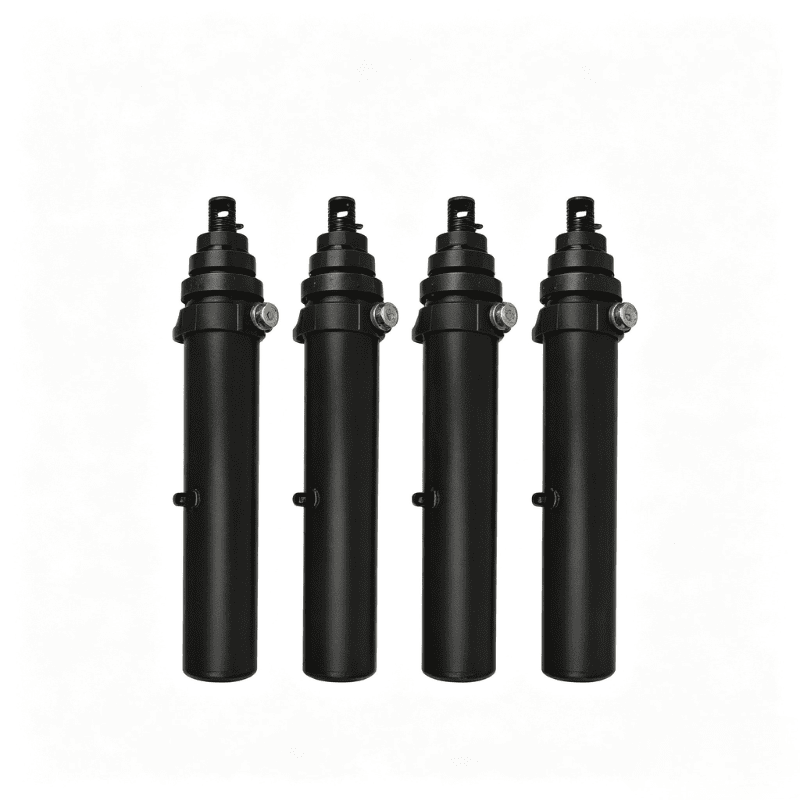

Hydraulický válec s kolíkovým čepem je instalován mezi dvěma body vidlice nebo oka. Těleso válce a spojení na konci tyče přenášejí zatížení stroje přes čepy. Toto uspořádání je běžné tam, kde musí pohon sledovat pohyb sklápěcího tělesa, táhla nebo jiné kloubové konstrukce.

Posazení je určeno více než uzavřenými a prodlouženými rozměry. Kupující by měl zkontrolovat:

- Vzdálenost středů kolíků na obou koncích

- Průměr čepu a dostupná šířka ložiska

- Vůle a vyrovnání vidlice

- Směr hydraulického portu

- Pohyb hadice po celém zdvihu

- Mechanická vůle kolem hlavy a konce tyče

63-4402-104 by měl být vybrán ze schváleného rozměrového výkresu spíše než ze samotné celkové délky.

---

III. Konstrukční prvky uvedené v katalogu

3.1 Samovypouštěcí design

Katalog identifikuje samoodvzdušňovací provedení. Při praktických instalačních pracích to může pomoci snížit množství zachyceného vzduchu, který zůstává ve válci během uvádění do provozu. Okruh stroje je stále třeba naplnit a propláchnout podle postupu výrobce zařízení.

3.2 Re-Loaded V-Packing

Uvedené těsnicí uspořádání používá předepjatou V-ucpávku se samonastavitelným vlnovým pružinovým energizérem. Katalog také uvádí jako volitelné příslušenství balíček těsnění „Z“ pod napětím. Konečná konfigurace těsnění by měla být potvrzena pro hydraulickou kapalinu, teplotní rozsah a pracovní podmínky aplikace.

3.3 Hlavová matice se závitem

Hlavová matice se závitem je uvedena jako funkce pro zvýšení pevnosti a nastavení těsnění pole. Poskytuje také praktické servisní rozhraní, když je vyžadována kontrola nebo seřízení těsnění. Jakékoli nastavení na místě by se mělo řídit schváleným postupem údržby a nemělo by nahrazovat tlakovou izolaci a bezpečnou demontáž.

3.4 Delší délka ložiska

V katalogu je uvedena větší délka ložiska pro stabilitu. Při instalaci kolíku je vedení důležité, protože pohon sleduje pohyblivou strukturu. I nadále je nutné správné vyrovnání a správný stav kolíků; větší délka ložiska nečiní válec vhodný pro nekontrolované boční zatížení.

---

IV. Pracovní princip

63-4402-104 převádí hydraulický tlak na lineární pohyb. Když olej vstoupí do příslušného otvoru, tlak působí na oblast pístu a pohání tyč ven nebo dovnitř. Čepy na konci tyče a čepu přenášejí tento pohyb na připojený sklápěcí mechanismus.

Použitelný pohyb je definován uzavřenými a prodlouženými rozměry v katalogu. Hydraulický ventil, průtok čerpadla, odlehčovací ochrana a geometrie stroje určují skutečnou rychlost a sílu dostupnou v provozu.

Válec by neměl být považován za nezávislé zvedací zařízení. Jeho výběr musí odpovídat hydraulickému okruhu a mechanické konstrukci, ke které je připevněn.

---

V. Hlavní výhody produktu

- Čep-čep pro kloubové hydraulické zařízení

- 108,56 in / 2757 mm katalogově uvedený rozšířený rozměr

- 3/4 NPTF hydraulický port

- Samokrvácející design uvedený v HCIC

- Předem nabitá ucpávka ve tvaru V se samonastavitelným vlnovým pružinovým posilovačem

- Volitelný balíček těsnění „Z“ pod napětím uvedený v katalogu

- Hlavová matice se závitem pro větší pevnost a nastavení těsnění

- Delší délka ložiska pro stabilitu

- Uzavřené a rozšířené rozměry dostupné v jednotkách palců i milimetrů

---

VI. Aplikace a montáž

Katalog umísťuje válec s kolíkovým čepem řady 4000 pod řešení hydraulického sklápění. 63-4402-104 lze uvažovat pro zařízení, kde musí být válec namontován mezi dva čepy a dostupný instalační obal odpovídá katalogovým rozměrům.

Před potvrzením montáže zkontrolujte celý pohyb stroje. Válec musí mít dostatečnou vůli při úplném zatažení a vysunutí a čepy musí zůstat vyrovnané, když se sklápěcí konstrukce pohybuje. Vedení hadice by mělo být také zkontrolováno, aby spojení 3/4 NPTF nebylo vystaveno kroucení nebo ohýbání nad limity výrobce hadice.

---

VII. Informace požadované pro cenovou nabídku

S dotazem zašlete následující informace:

1. Typ stroje a funkce válce

2. Stávající rozměry středu kolíku

3. Průměr čepu a šířka čepu

4. Požadované uzavřené a prodloužené délky

5. Pracovní tlak a průtok čerpadla

6. Hydraulická kapalina a provozní teplota

7. Orientace portu a vedení hadic

8. Požadovaná možnost těsnění

9. Množství a místo určení

10. Stávající výkres válce nebo jasné fotografie

Nákres je zvláště důležitý, když musí náhradní válec pasovat do stávajícího sklápěcího mechanismu.

VIII. FAQ

---

IX. O HCIC

HCIC vyrábí hydraulické válce a hydraulické pohonné jednotky pro průmyslové aplikace. Oficiální webové stránky společnosti představují standardní, účelová a zakázková hydraulická řešení.

Pro výměnu nebo dotaz OEM zašlete výkres stroje a kompletní rozměry válce. HCIC může zkontrolovat požadavky na vybavení před potvrzením konečné specifikace.

---

X. Vyžádejte si cenovou nabídku

U modelu 63-4402-104 zašlete stávající výkres válce, rozměry čepů, pracovní podmínky a požadované množství do HCIC k technické kontrole.
