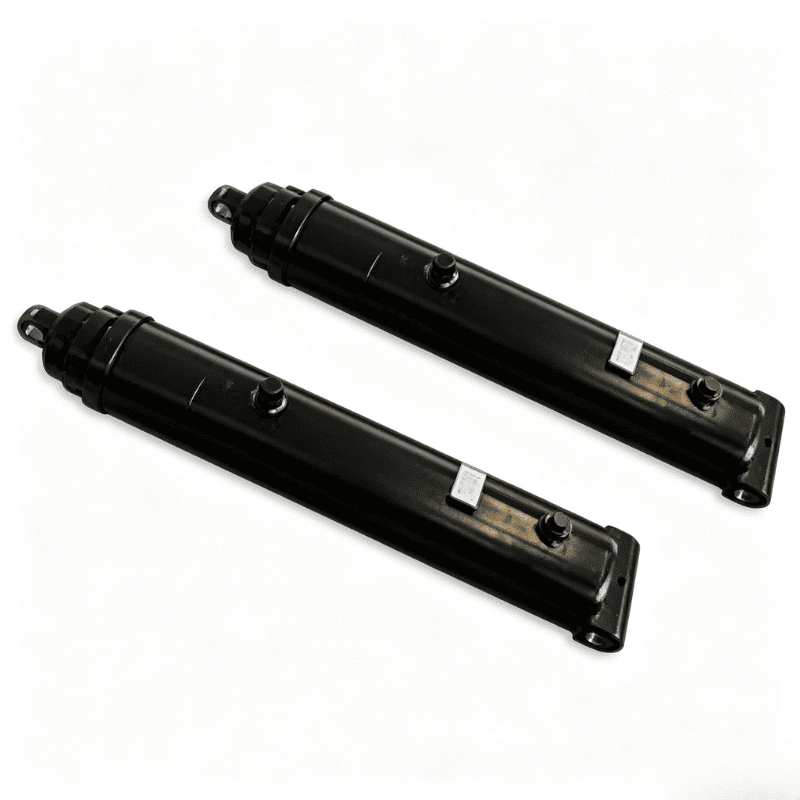

Zvedací válec s kolíkovým montážním kolíkem pro sklápěč

63-4402-120 je zdvihací válec řady 4000 s kolíkovým montážním kolíkem pro sklápěč. Jeho dvoukolíkové montážní uspořádání je určeno pro kloubovou instalaci stroje, kde válec pracuje mezi pevnými montážními body a sleduje pohyb připojené konstrukce.

Katalog HCIC uvádí pro tento model rozšířený rozměr 125,31 palce (3183 mm), uzavřený rozměr 84,19 palce (2138 mm) a port 3/4 NPTF. Katalog také identifikuje samoodvzdušňovací konstrukci, předepjatou V-ucpávku, na místě nastavitelnou závitovou hlavovou matici a delší ložiskovou délku pro stabilitu.

Tento článek se týká pouze modelu 63-4402-120.

---

I. Technické specifikace

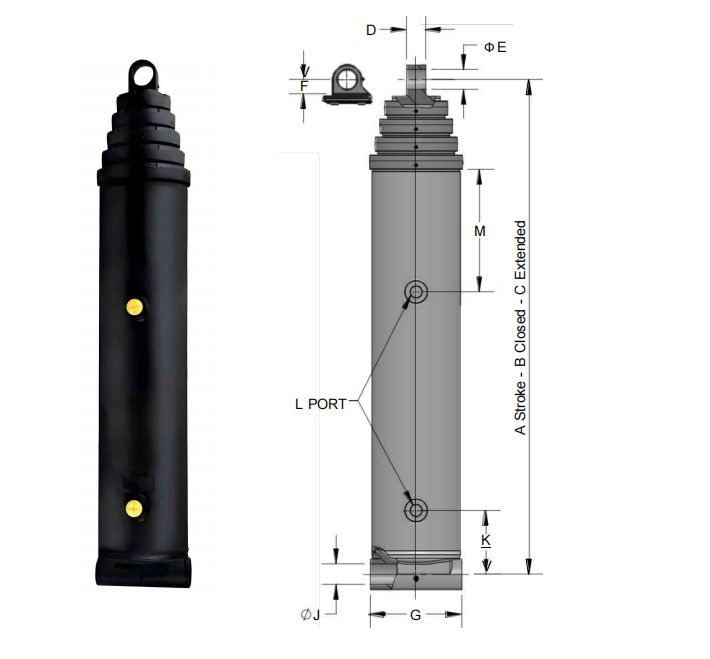

Rozměry používají označení na katalogovém výkresu HCIC. Před zadáním objednávky potvrďte kompletní výkres, detaily čepu, hydraulický tlak a montážní vůle.

---

II. Pin-Pin montážní uspořádání

63-4402-120 se instaluje mezi dva kolíky stroje. Jeden konec se připojuje k tělu válce a druhý k upevnění konce tyče. Jak hydraulický okruh vysouvá nebo zasouvá tyč, středy čepů přenášejí lineární pohyb do připojeného sklápěcího mechanismu.

Montážní uspořádání vyžaduje přesnou montáž. Před výměnou stávajícího pohonu zkontrolujte:

- Uzavřené a prodloužené vzdálenosti od středu kolíku

- Průměr čepu a šířka ložiska

- Vyrovnání vidlice při plném pohybu

- Poloha portu a poloměr ohybu hadice

- Vůle kolem hlavové matice a konce tyče

- Mechanické dorazy a možné boční zatížení

Správná katalogová délka sama o sobě nepotvrzuje, že válec bude pasovat do stroje. Kompletní montážní výkres by měl být schválen před výrobou.

---

III. Designové prvky Seznam HCIC

3.1 Samovypouštěcí design

Katalog identifikuje samoodvzdušňovací konstrukci pro válec s kolíkem řady 4000. Tato funkce může pomoci válce uvolnit zachycený vzduch během uvádění do provozu, když je hydraulický systém naplněn a provozován podle postupu zařízení.

Systém stále potřebuje vhodné postupy plnění, odstraňování vzduchu a čištění oleje. Samoodvzdušňování nezbavuje potřebu kontrolovat nádrž, hadice a spoje.

3.2 Předem naplněné V-Packing

Válec je dodáván s předepjatým V-ucpávkou a samonastavitelným vlnovým pružinovým posilovačem. Katalog také uvádí jako volitelné příslušenství balíček těsnění „Z“ pod napětím. Konečné uspořádání těsnění by mělo být potvrzeno podle hydraulické kapaliny, teploty a provozních podmínek.

3.3 Seřízení závitové hlavy a těsnění pole

Hlavová matice se závitem je uvedena pro zvýšení pevnosti a nastavení těsnění pole. To poskytuje personálu údržby definované servisní rozhraní pro práci související s těsněním. Před jakoukoli servisní operací izolujte hydraulický tlak, podepřete připojenou konstrukci a dodržujte bezpečný postup údržby stroje.

3.4 Delší délka ložiska

HCIC uvádí větší délku ložiska pro stabilitu. To se týká aktuátoru, který pohybuje kloubovou konstrukcí mezi dvěma čepy. Správné vyrovnání čepu, stav vidlice a vedení na straně stroje jsou stále vyžadovány, protože válec není určen ke kompenzaci nekontrolovaného bočního zatížení.

---

IV. Pracovní princip

Hydraulický tlak působí na píst a vytváří lineární pohyb tyče. Tělo válce a konec tyče přenášejí tento pohyb prostřednictvím dvou kolíkových spojení. Hydraulické čerpadlo a regulační ventil určují průtok oleje, zatímco tlaková ochrana okruhu omezuje provozní podmínky.

U modelu 63-4402-120 jsou v katalogu uvedeny hodnoty uzavřených a rozšířených rozměrů používané ke kontrole dostupné obálky zdvihu. Konstruktér stroje musí potvrdit, že se sklápěcí konstrukce může pohybovat v celém svém rozsahu, aniž by se zablokovala, sjela na dno nebo vytlačila válec do nezamýšlené dráhy zatížení.

---

V. Hlavní výhody produktu

- Upevnění kolíkem pro kloubové sklápěcí zařízení

- 125,31 in / 3183 mm katalogově uvedený rozšířený rozměr

- 3/4 NPTF hydraulický port

- Samokrvácející design uvedený v HCIC

- Předem nabitá ucpávka ve tvaru V se samonastavitelným vlnovým pružinovým posilovačem

- Volitelný balíček těsnění „Z“ pod napětím uvedený v katalogu

- Hlavová matice se závitem pro větší pevnost a nastavení těsnění

- Delší délka ložiska pro stabilitu

- Rozměry v palcích a milimetrech pro plánování instalace

---

VI. Aplikace a montáž

Řada 4000 je prezentována v katalogu HCIC jako hydraulické řešení sklápění. Model 63-4402-120 je vhodný pro úvahy tam, kde zařízení vyžaduje válec s kolíky a rozhraní stroje odpovídá uvedené rozměrové obálce.

Kupující by si měl ověřit dráhu zatížení, vyrovnání kolíků, provozní rychlost, tlak, typ oleje a vedení hadic. Díky delšímu rozšířenému rozměru je plánování instalace obzvláště důležité: před potvrzením montáže zkontrolujte přepravní nebo složenou polohu, polohu úplného vyklopení a všechny mezipolohy.

---

VII. Informace požadované pro cenovou nabídku

Chcete-li získat kontrolu konkrétního projektu, uveďte následující podrobnosti:

1. Typ stroje a funkce sklápění

2. Stávající uzavřené a prodloužené středy čepů

3. Průměr čepu, šířka vidlice a uspořádání ložisek

4. Požadovaný pracovní tlak a průtok čerpadla

5. Hydraulická kapalina a provozní teplota

6. Orientace portu a vedení hadic

7. Přednost těsnění nebo požadavek na kompatibilitu s kapalinou

8. Informace o mechanickém zastavení a vůli

9. Množství a místo určení

10. Stávající výkres, vzorová měření nebo fotografie

Tyto detaily umožňují kontrolu rozměrů válců oproti skutečnému stroji, nikoli pouze podle jmenovitého názvu modelu.

---

VIII. FAQ

---

IX. O HCIC

HCIC vyrábí hydraulické válce a hydraulické pohonné jednotky pro průmyslové aplikace. Jeho oficiální webové stránky představují standardní, účelová a zakázková hydraulická řešení.

V případě výměny 63-4402-120 nebo projektu OEM zašlete stávající výkres válce a podrobnosti o rozhraní stroje. HCIC může zkontrolovat vybavení a potvrdit konečnou konfiguraci před výrobou.

X. Vyžádejte si cenovou nabídku

U modelu 63-4402-120 zašlete výkres stroje, rozměry čepů, provozní podmínky a požadované množství do HCIC k technické kontrole.
