Když ahydraulický váleczačne prosakovat, první reakcí je často objednat náhradní těsnění. To může stroj krátce obnovit, ale nevysvětluje to, proč původní těsnění selhalo. Pokud je tyč rýhovaná, drážka je poškozená nebo těsnění bylo nainstalováno nesprávně, nové těsnění může selhat na stejném místě.
Před čištěním dílů si zaznamenejte místo úniku, provozní stav, směr cyklu, teplotu kapaliny a dobu od poslední opravy. Vyfotografujte vnější netěsnost a označte orientaci odstraněných dílů. Malé detaily mohou při demontáži zmizet.
Kontrola selhání by měla odlišit viditelné důkazy od předpokladů. Poškozené těsnění může ukázat, co se stalo na kontaktní ploše, ale samo o sobě nemusí určit původní příčinu.
Tekutina objevující se kolem tyče na ucpávce obvykle upoutá pozornost na těsnění tyče, stěrač, vodítko, povrch tyče nebo stav ucpávky. Zkontrolujte, zda se netěsnost objevuje během vysouvání, zatahování, nečinnosti nebo všech tří podmínek.
Tekutina v ucpávkovém spoji může souviset se statickým těsněním, stavem upevňovacího prvku, povrchem spoje nebo problémem s montáží. Neobviňujte automaticky dynamické těsnění pístnice, když tekutina přichází ze stacionárního rozhraní.
Bez viditelného vnějšího oleje může válec ztratit přídržnou schopnost nebo se může driftovat. Mezi možné příčiny patří poškození těsnění pístu, opotřebení mezi pístem a trubkou, netěsnost ventilu nebo problém na úrovni systému. Před identifikací válce jako jediné příčiny je zapotřebí řízený test.

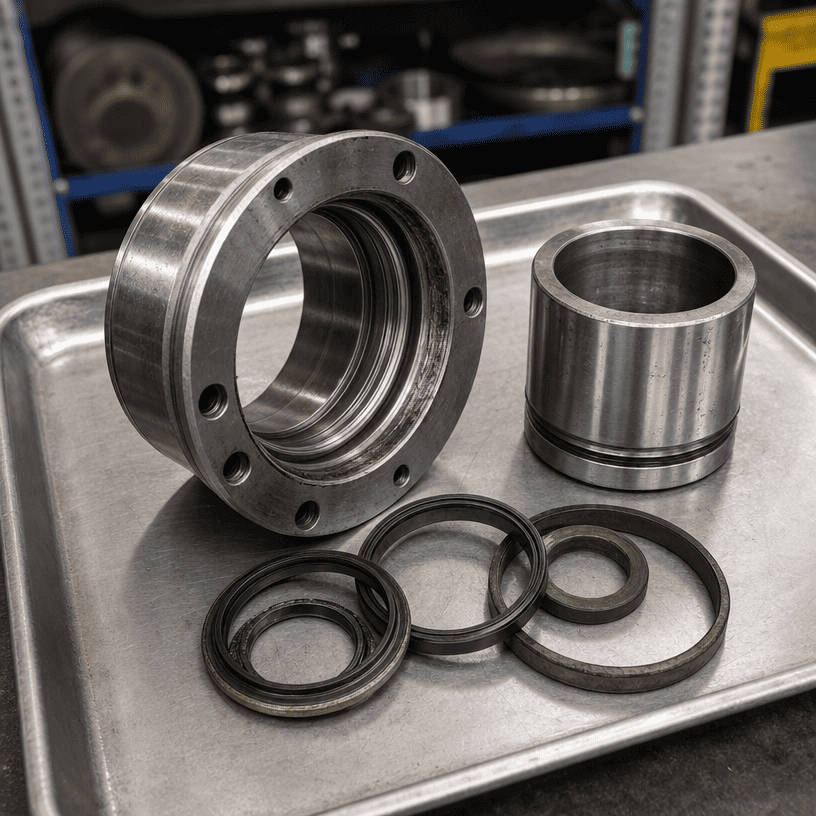

Sejmutá těsnění udržujte v pořadí a orientaci, ve které vyšly. Samostatná těsnění pístnice, stěrače, vodicí kroužky, těsnění pístů a statická těsnění. Použijte čistý obal a označte konec tyče, tlakovou stranu a směr instalace, pokud je to známo.
Při odstraňování elastomerové těsnění zbytečně nenatahujte. Neřežte přesnou oblast, kterou je třeba zkontrolovat. Pokud se těsnění roztříštilo, uschovejte si všechny získané kusy a poznamenejte si, zda nechybí materiál.
Účel tohoto kroku je jednoduchý: pečeť musí zůstat důkazem, ne se stát nevysledovatelným náhradním dílem na špinavé lavici.
Zaoblený okraj může znamenat prodloužený kluzný kontakt, ale měl by být interpretován společně se stavem tyče, mazáním a provozní historií. Samotný hladký vzhled nesvědčí o nadměrném tlaku nebo nesprávném materiálu.

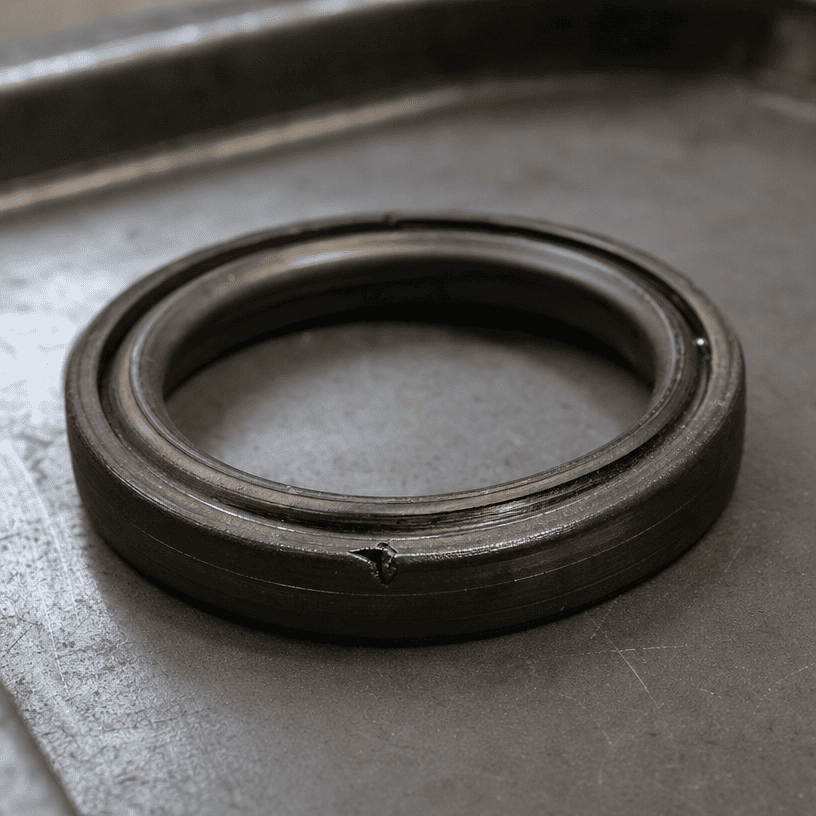

Čistý řez může ukazovat na poškození instalace, ostrou hranu, závit nebo drážku pro pero protínající těsnění nebo cizí předmět vložený během montáže. Místo výměny těsnění bez kontroly vstupní geometrie zkontrolujte cestu použitou k instalaci těsnění.
Těsnění, které bylo zatlačeno do mezery, může vykazovat tenký stažený okraj, skřípnutý úsek nebo chybějící materiál. Mezi možné přispění patří nadměrná vůle, tlakové poměry, poškozené drážky, nesprávná orientace těsnění nebo nekompatibilní profil těsnění.
Ztvrdnutí nebo praskliny mohou být spojeny s teplotním vystavením, stárnutím, chemickou nekompatibilitou nebo nevhodným skladováním. Před výběrem náhradní směsi si ověřte kapalinu, teplotní historii a podmínky skladování.
Nafouklé těsnění může indikovat nekompatibilitu s tekutinou, kontaminaci nebo vystavení teplotě. Správná diagnóza vyžaduje původní materiál těsnění, specifikaci kapaliny a provozní historii. Neidentifikujte sloučeninu pouze podle vzhledu.
Částice vtlačené do těsnicí hrany mohou vytvořit únikovou cestu a mohou poškrábat spojovací povrch. Zkontrolujte tyč, trubku, stěrač, čistotu kapalin a oblast montáže. Výměna těsnění bez odstranění zdroje částic ponechá mechanismus selhání na místě.
Zkontrolujte, zda na tyči nejsou podélné rýhy, důlky, koroze, poškození chromem, promáčkliny a vyleštěný pásek v místě těsnění. Přejíždějte po povrchu čistým hadříkem až po dodržení bezpečnostních postupů na místě; hrubý okraj může poškodit hadřík a inspektora.
Tyč může vypadat jasně a přesto může mít defekt, který prořízne těsnicí břit. Vizuální kontrola by měla být podpořena vhodným měřením, pokud je aplikace kritická nebo je obtížné posoudit poškození povrchu.
Zkontrolujte vrtání ucpávky, vodicí povrch a drážky těsnění, zda nejsou otřepy, opotřebení, škrábance a deformace. Vodítko ovládá polohu tyče; pokud je opotřebované, může být těsnění nuceno přizpůsobit se pohybu, který nebylo navrženo tak, aby absorbovalo.
Pokud nedochází k vnitřní netěsnosti nebo nestabilnímu držení, zkontrolujte trubku, těsnění pístu a opotřebitelné povrchy. Hledejte bodování, neobvyklé kontaktní pruhy a poškození soustředěné na jedné straně. Tyto značky mohou naznačovat problémy se zarovnáním nebo zatížením, ale závěr by měl být založen na kompletní sestavě.
| Důkaz | Možný směr vyšetřování |
|---|---|
| Jeden ostrý řez v instalační dráze | Otřepy, závit, drážka pro pero nebo nesprávný instalační nástroj |
| Poškození po celém obvodu těsnění | Usazení, tlak, vůle, materiál nebo provozní stav |
| Jednostranný pásek na nošení | Opotřebení vedení, vyrovnání, vychýlení tyče nebo nerovnoměrný kontakt |
| Stopy částic v blízkosti rtu | Výkon stěračů, čistota kapalin nebo kontaminace sestavy |
| Ztvrdlý nebo popraskaný materiál | Teplota, stárnutí, skladování nebo kompatibilita s kapalinami |
| Opakovaná porucha ve stejné poloze zdvihu | Vada povrchu tyče nebo trubky na pevném místě |
Toto jsou směry vyšetřování, nikoli automatické diagnózy. Vzor těsnění by měl být porovnán s výkresem válce, údaji o kapalině a provozní historií.
Náhradní těsnění může selhat předčasně, pokud původní příčina zůstává ve stroji. Mezi běžné příklady patří:
- Instalace těsnění přes nechráněný závit nebo drážku pro pero
- Zanechání otřepu v drážce nebo ucpávce
- Opětovné použití poškozeného vodítka nebo stěrače
- Ignorování rýhované nebo zkorodované tyče
- Výběr těsnění bez kontroly kompatibility kapaliny a teploty
- Montáž těsnění v nesprávné orientaci
- Vpuštění nečistot do otevřeného válce během montáže
- Vrácení válce do nesouosého montážního uspořádání
Oprava by se měla týkat poškozeného těsnění a stavu povrchu nebo montáže, který na něj působil.
Oprava pouze utěsněním může být rozumná, pokud jsou dosedací plochy, drážky, vodítko a trubka v požadovaném stavu a závadu lze vysledovat k problému s vyměnitelnou instalací.
Širší kontrola válce je vhodnější, když je tyč hluboce rýhována, vodítko je opotřebené, ucpávka je poškozená, trubka vykazuje abnormální opotřebení, pokračuje vnitřní netěsnost nebo se po správné montáži vrací stejná porucha.
Rozhodnutí by mělo být založeno na kontrole a nákladech na opakované prostoje, nikoli pouze na ceně sady těsnění.
Pro analýzu výměny nebo selhání poskytněte:
- Výkres válce nebo jasná rozměrová měření
- Vrtání, průměr tyče a zdvih
- Montážní rozměry a informace o portu
- Fotografie kompletního válce a poškozených dílů
- Poloha a orientace těsnění
- Typ kapaliny a rozsah provozních teplot
- Informace o tlaku a cyklu, pokud jsou k dispozici
- Popis, kdy k úniku dochází
- Historie předchozích výměn těsnění
- Stav tyče, vodítka, ucpávky a trubky
Jasné důkazy pomáhají oddělit požadavek na nahrazení rozměrů od revize hlavní příčiny.
Selhání hydraulického těsnění je záznamem kontaktu mezi těsněním, jeho dosedacími plochami a provozním prostředím. Zachovejte díly, označte jejich orientaci, zkontrolujte tyč a vedení, ověřte podmínky kapaliny a teploty a oddělte viditelné důkazy od předpokladů.
Pro výměnu OEM nebo technickou kontrolu poskytněte rozměry válce spolu s fotografiemi a historií poruch. Spolehlivé řešení začíná pochopením toho, proč těsnění selhalo, nikoli pouze instalací jiného.
