A hydraulický válecmůže vyvinout nestabilní pohyb, nerovnoměrné zatížení nebo opakované poškození těsnění, i když se hydraulický okruh jeví jako normální. Příčina může být v montážním materiálu: opotřebený čep, zvětšený otvor vidlice, uvolněné pouzdro nebo instalace, která již není vyrovnána přes celý pracovní oblouk.
Tato příručka vysvětluje, jak mohou týmy údržby a OEM kupující zkontrolovat upevňovací body válce před objednáním sady na opravu nebo výměny válce. Středem zájmu je mechanické spojení mezi válcem a strojem, nikoli obecná diagnostika hydraulického tlaku nebo průtoku.
Válec nefunguje izolovaně. Jeho tyč a hlaveň jsou připojeny ke stroji pomocí čepů, vidlic, třmenů, čepů, konzol nebo jiných montážních prvků. Tyto části přenášejí pracovní sílu a zároveň umožňují válci pohybovat se po jeho navrženém oblouku.
Když se spoj opotřebuje, válec již nemusí zůstat na zamýšlené středové čáře. Stroj pak může umístit další pohyb a kontakt na tyč, ucpávku, vedení, trubku nebo montážní konzolu. Nové těsnění nebo nový válec nemusí problém vyřešit, pokud opotřebované spojení na straně stroje zůstane v provozu.
Bezpečnostní příručka Parker's cylindr uvádí, že tyč a její protilehlé součásti stroje by měly být zkontrolovány z hlediska správného vyrovnání ve vysunuté i zatažené poloze. Rovněž doporučuje, aby se válce namontované na vidlici otáčely na obou koncích s osami kolíků rovnoběžně a aby byl válec zkontrolován v pracovním oblouku, zda nedochází k interferenci. Jedná se o instalační a bezpečnostní zásady; konečné limity musí pocházet od výrobce válce a stroje.

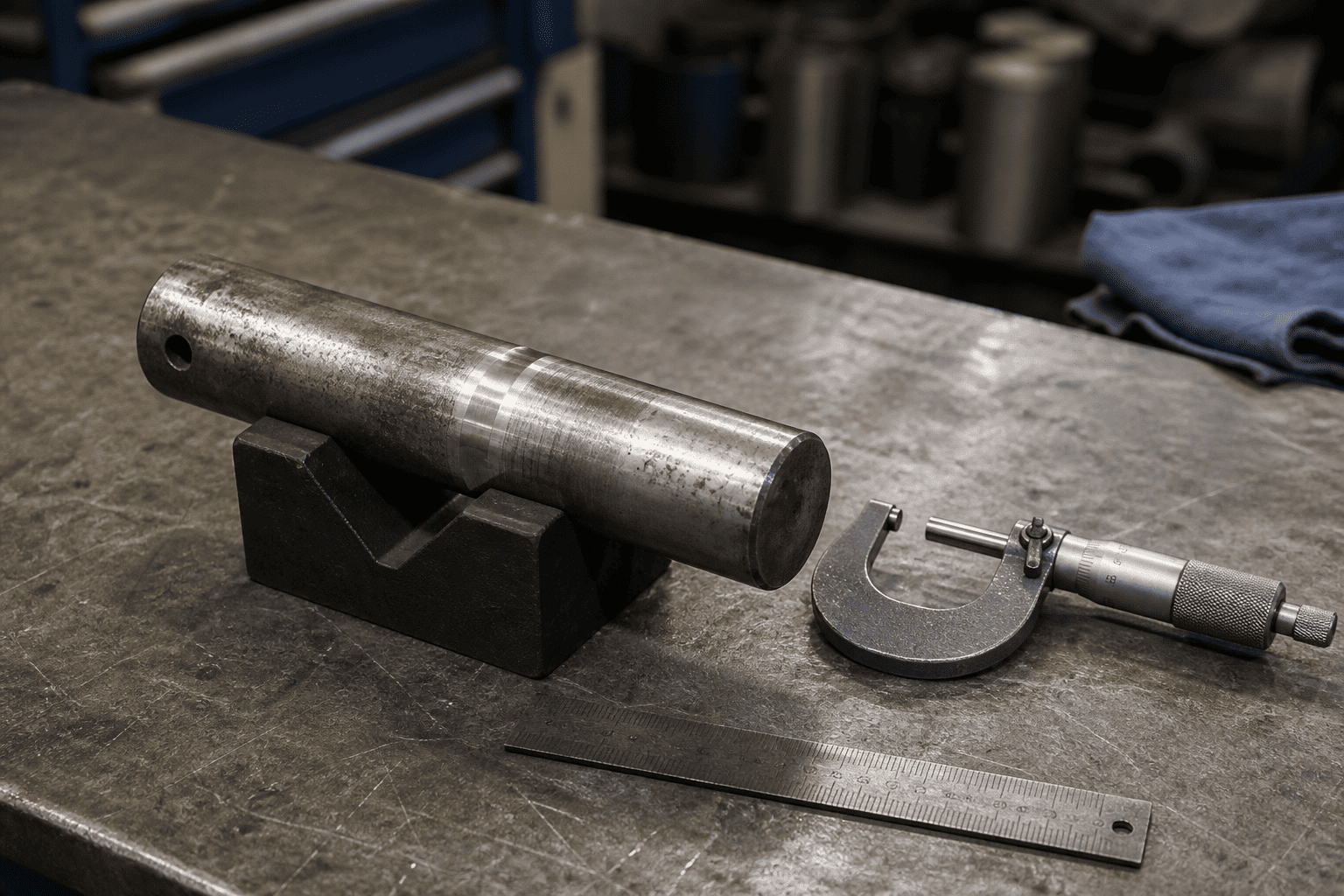

Zkontrolujte, zda na čepu nejsou rýhy, drážky, koroze, plochá místa a páska opotřebení soustředěná na jedné straně. Čep, který již nemá kulatou stabilní dosedací plochu, může umožnit pohyb oku válce dříve, než člen stroje zareaguje.
Neposuzujte špendlík pouze podle toho, zda jej lze ještě vyjmout. Čep může zůstat na místě, zatímco jeho pracovní povrch, přídržný prvek nebo lícování s pouzdrem se již zhoršily.
Pouzdro se může uvnitř opotřebit, uvolnit v pouzdře nebo se během instalace poškodit. Zkontrolujte pohyb mezi pouzdrem a okem válce nebo držákem, nejen pohyb mezi čepem a pouzdrem.
Pokud je průchodka bezúdržbového typu, dodržujte montážní pokyny výrobce zařízení. Nepřidávejte tuk ani neměňte povrchovou úpravu, pokud to nedovoluje specifikovaná konstrukce.
Válcové oko nebo vidlice se mohou po delším pohybu s uvolněným čepem zvětšit, zkosit nebo ovál. To se často nazývá díra ve tvaru vejce. Výměna pouze kolíku může dočasně snížit viditelnou vůli a nechat dráhu zatížení nevyrovnanou.
Změřte otvor ve více než jednom směru a na více než jednom místě. Vizuální kulatý tvar není dostatečným důkazem pro kritické rozhodnutí o opravě.

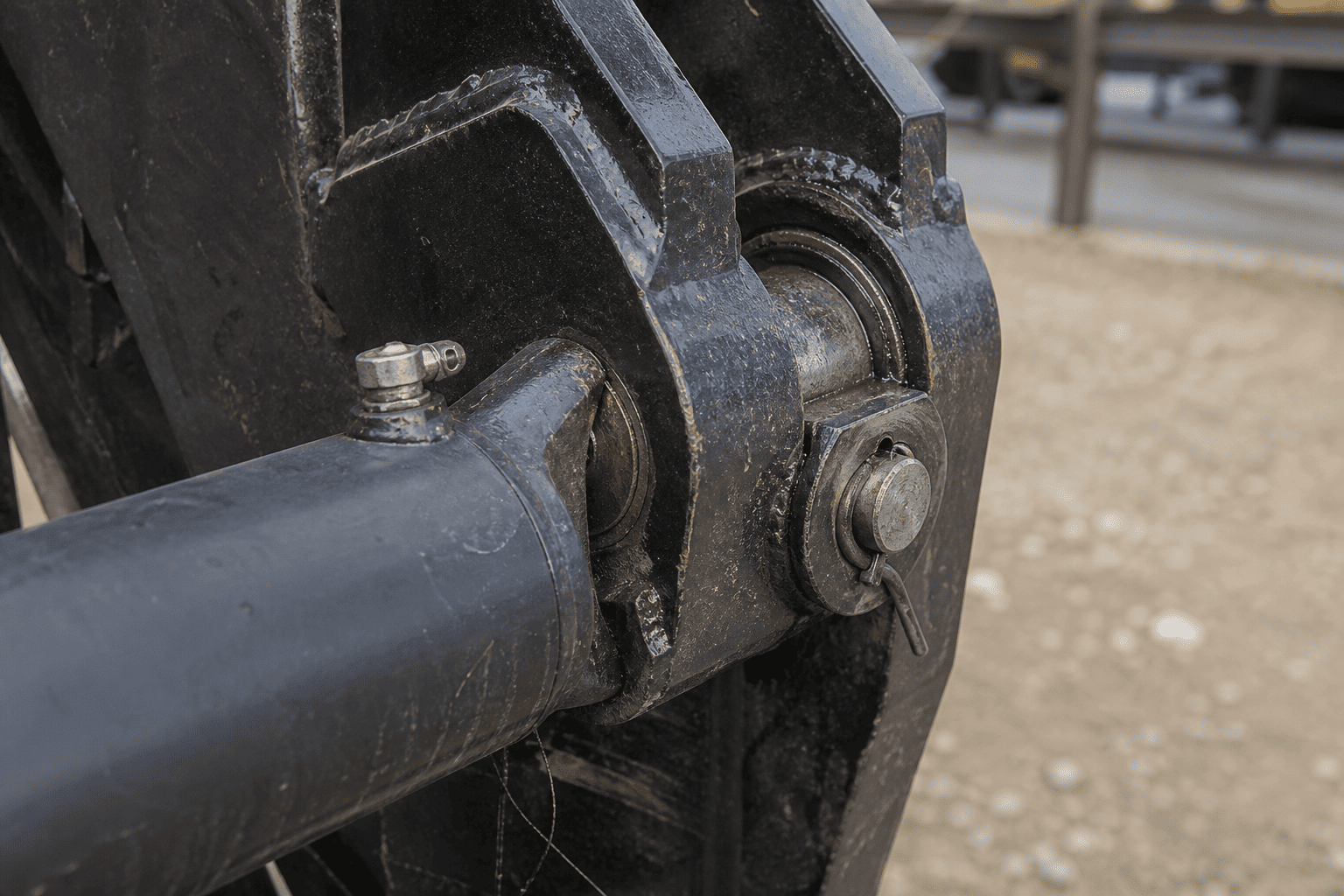

Chybějící podložka, uvolněný držák, poškozený pojistný kroužek, opotřebovaná přídržná deska nebo zdeformovaná konzola mohou způsobit, že se čep může pohybovat do stran. Zkontrolujte úplné uchycení a stav čel konzoly, které řídí boční polohu.
Náhradní válec by se neměl instalovat do držáku, který neudrží kolík v jeho navržené poloze.
Následující sekvence je průvodcem pro plánování v terénu. Prioritu mají postupy uzamčení, blokování a ukládání energie výrobcem stroje.
Izolujte hydraulickou energii, zajistěte zvednutou nebo zavěšenou konstrukci vhodnou mechanickou podporou a zabraňte neočekávanému pohybu. Hydraulický válec nesmí být při kontrole považován za jedinou podpěru zvednutého nákladu.
Před demontáží si všimněte, kdy se problém objeví:
Tento příznak pomáhá oddělit problém s montáží od problému čistě hydraulického ovládání, i když nenahrazuje měření.
Hledejte posunuté držáky, vyleštěné kontaktní pásky, stopy po drápání, rez, prasklé svary, pohyb držáku a kolík, který již není vycentrovaný. V případě podezření na pohyb označte relativní polohu čepu, podložky a držáku.
Nepoužívejte prst ke kontrole bodu sevření ani nevkládejte ruce mezi oko válce a vidlici.
Po zajištění stroje vyjměte čep podle postupu zařízení. Vyčistěte povrchy čepu, pouzdra, oka válce a držáku metodou kompatibilní s materiály součástí a pravidly místa.
Odstraněné díly mějte pohromadě a identifikujte jejich původní umístění. Kolík z jednoho konce válce by neměl být smíchán s kolíkem z jiné pozice, dokud nebudou dokončeny kontrolní záznamy.

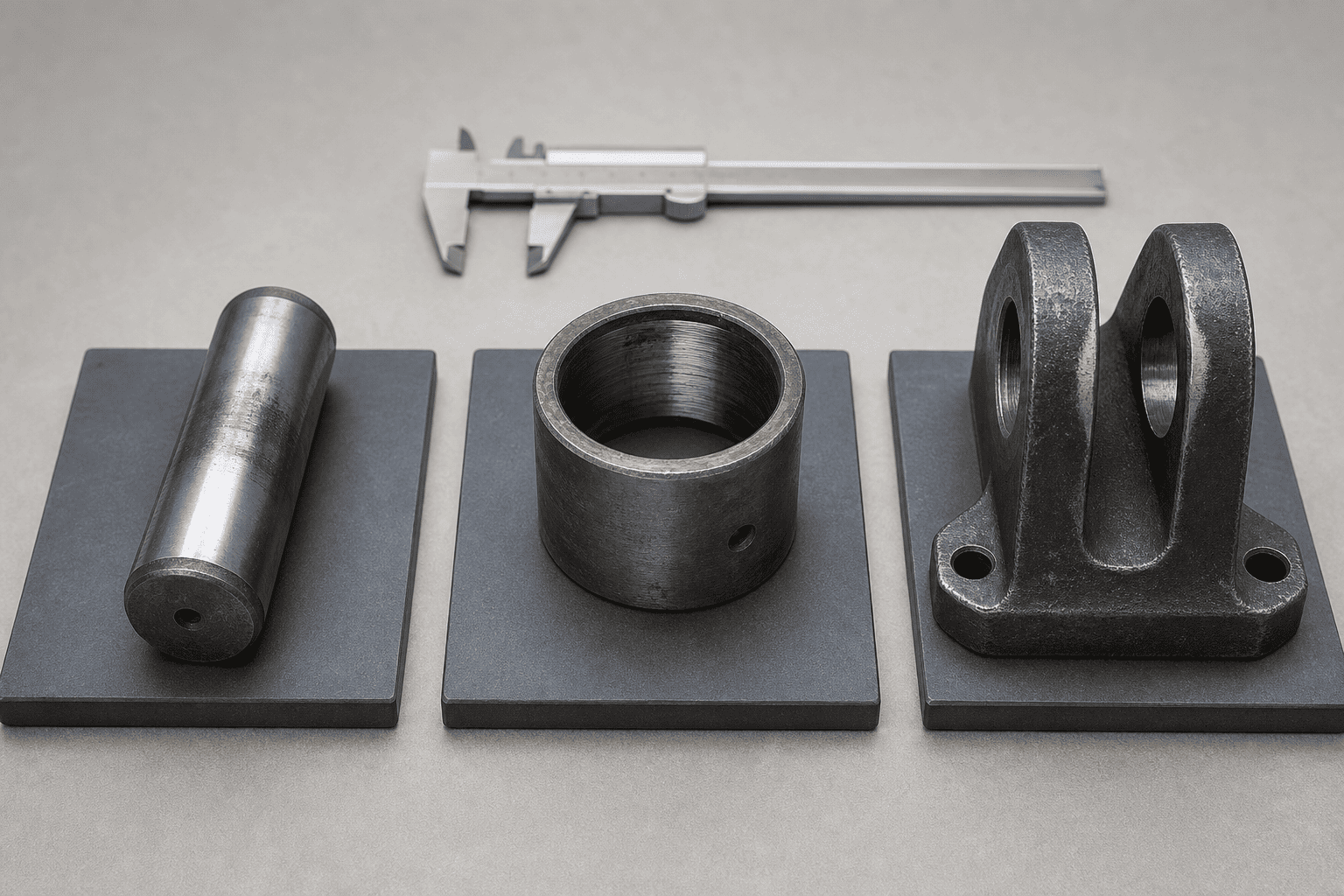

Zaznamenejte jmenovitý průměr čepu, skutečný průměr čepu v několika bodech, vnitřní průměr pouzdra, případně vnější průměr pouzdra a stav oka válce a otvoru vidlice.
Zkontrolujte také:
Nevymýšlejte univerzální limit opotřebení. Ke konečnému rozhodnutí o přijetí/odmítnutí použijte výkres zařízení, specifikaci výrobce tlakové láhve nebo schválenou normu pro opravy.
Znovu zkontrolujte geometrii stroje v zasunuté a vysunuté poloze nebo ve skutečných koncových polohách povolených postupem bezpečné údržby. Válec by neměl být nucen do polohy taháním, páčením nebo tlakováním.
Ujistěte se, že středy dvou montážních kolíků zůstávají rovnoběžné tam, kde montáž vyžaduje paralelní otáčení. Zkontrolujte, zda nedochází ke kontaktu s konzolami, ochrannými kryty, hadicemi, prvky rámu a jinými pohyblivými částmi.
| # | Pozorování | Pravděpodobná příčina/indikace |
|---|---|---|
| 1 | Pin má na jedné straně leštěný pásek | Nerovnoměrný kontakt, změna vyrovnání nebo pohyb držáku |
| 2 | Čep je menší v pracovní zóně | Opotřebení čepu, nedostatečné držení nebo pohyb pod zatížením |
| 3 | Pouzdro se otáčí ve svém pouzdře | Volné uložení, poškozené pouzdro nebo nesprávná instalace |
| 4 | Otvor vidlice je oválný nebo zúžený | Pokračujte v provozu s vůlí nebo uvolněným čepem |
| 5 | Je přítomen rezavý prach nebo jemné kovové úlomky | Tření, koroze, nedostatečná ochrana nebo relativní pohyb |
| 6 | Držák je ohnutý nebo opakovaně uvolněný | Chod kolíku, pohyb konzoly nebo nesprávné uspořádání uchycení |
| 7 | Vedení tyče nebo ucpávka vykazuje jednostranné opotřebení | Před výměnou těsnění zkontrolujte vyrovnání stroje a montážní geometrii |
| 8 | Opotřebení se objevuje pouze u jednoho konce zdvihu | Geometrie koncové polohy, interference nebo změna dráhy zatížení |
Tato pozorování jsou výchozími body pro inspekci, nikoli automatické diagnózy. Opotřebený kolík může být spíše důsledkem většího problému se zarovnáním než původní příčinou.
Oprava pouze čepem může být vhodná, když je čep opotřebovaný, ale pouzdro, oko, vidlice, držák a zádržný systém zůstávají ve schválených rozměrových limitech. Nový kolík musí odpovídat správnému průměru, délce, materiálu a uspořádání uchycení.
Výměna pouzdra vyžaduje správné uložení, orientaci a způsob instalace. Ověřte, zda je náhradní pouzdro mazané, běží nasucho nebo je určeno pro konkrétní stav povrchu. Zalisování pouzdra do poškozeného nebo nesprávně zarovnaného pouzdra může reprodukovat původní problém.
Oválné oko nebo otvor vidlice může vyžadovat schválenou metodu opravy, jako je opracování, opravná manžeta nebo výměna dotčené součásti. Nesvařujte, nevrtejte ani neupravujte nosný montážní prvek bez technického schválení a zdokumentovaného postupu opravy.
Pokud je oko válce, vidlice, čep nebo montážní blok prasklé, trvale deformované nebo mimo schválené rozměrové limity, může být nutná výměna válce nebo technická oprava. Výměna musí být přizpůsobena geometrii stroje, nikoli zvolena pouze podle vrtání nebo zdvihu.
Dotaz na opotřebení montáže je mnohem snazší zkontrolovat, když obsahuje skutečná data instalace. Poslat:

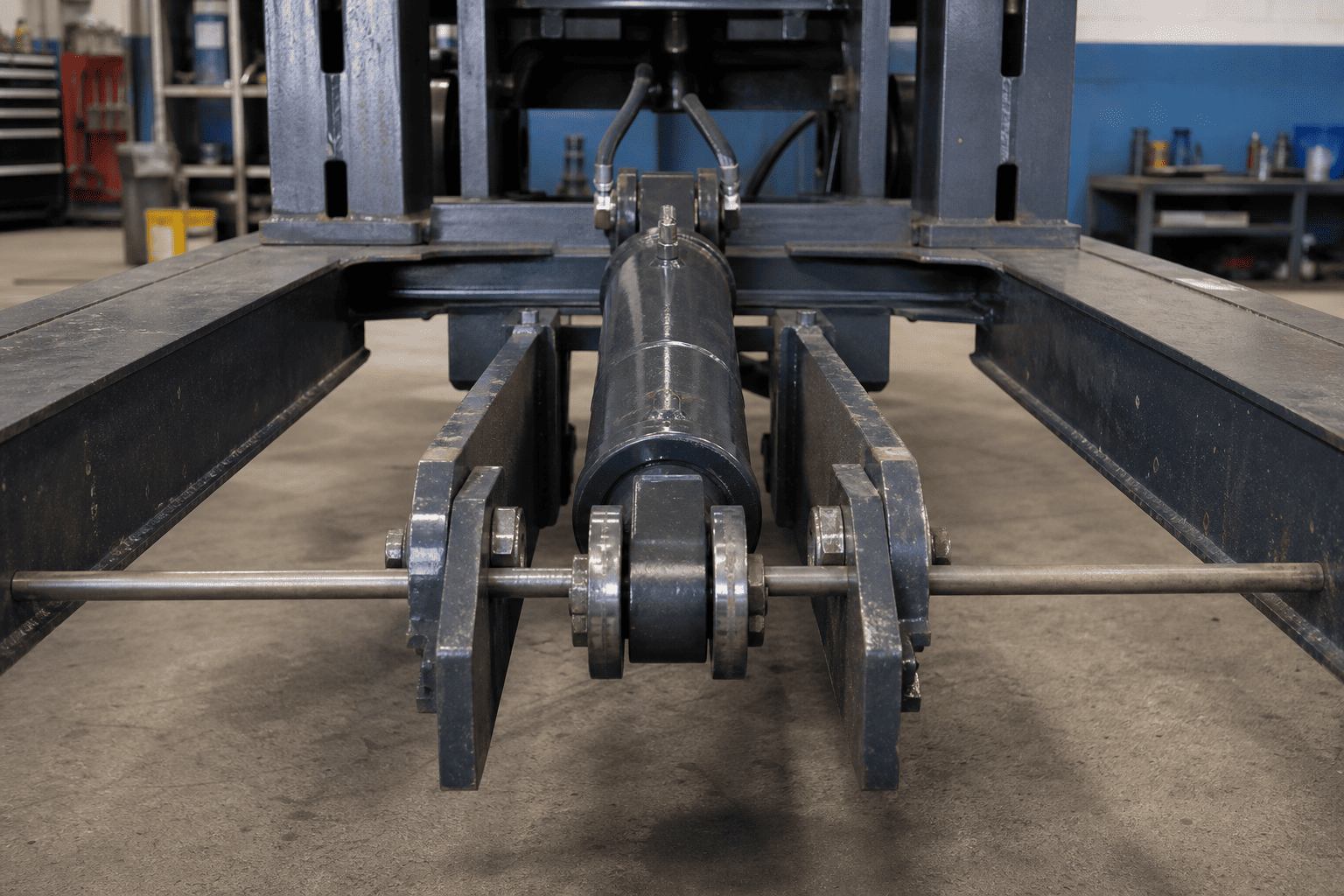

U válců typu pin-to-pin jsou zvláště důležité rozměry uzavřeného a prodlouženého středu kolíku. Výměna, která odpovídá hydraulickému připojení, ale mění geometrii montáže, může způsobit nový problém s přesahem nebo vyrovnáním.
Před uvedením stroje do normálního provozu:
1. Ujistěte se, že čep a pouzdro jsou díly specifikované pro montáž.
2. Zkontrolujte, zda je kolík zcela usazen a správně zajištěn.
3. Zkontrolujte, zda se válec otáčí bez zablokování na obou koncích.
4. Ujistěte se, že tyč a člen stroje zůstávají vyrovnány v povoleném zdvihu.
5. Zkontrolujte vedení hadice a vůli otvoru během pohybu.
6. Provozujte stroj s nízkým rizikem a nízkou rychlostí podle postupu zařízení.
7. Zastavte, pokud se válec zablokuje, konzola se posune, kolík se posune nebo se tyč dotkne blízkých částí.
8. Zaznamenejte si konečná měření a opravte díly pro budoucí údržbu.
Bezpečnostní pokyny společnosti Parker také zdůrazňují, že nesprávné vyrovnání může vést k nadměrnému opotřebení ucpávky tyče a vrtání válce. Z tohoto důvodu by měla být kontrola instalace dokončena po opravě, nikoli pouze před odstraněním starých dílů.
Kontrolovaná kontrola montáže může pomoci předejít několika drahým opakovaným selháním:
Cílem není automaticky vyměnit každý opotřebovaný díl. Jde o identifikaci skutečné dráhy zatížení a obnovení montážní geometrie, podle které byl válec navržen.
HCIC může zkontrolovat požadavky na výměnu a vlastní hydraulický válec ze skutečných instalačních údajů: montážní rozměry, uspořádání čepů, zdvih, vrtání a informace o tyči, konfigurace portu, aplikace a dostupné výkresy. U opotřebovaných montážních bodů přiložte fotografie a rozměry konzol na straně stroje, aby kontrola nabídky zahrnovala montáž i hydraulické připojení.
Hydraulický válecOpotřebení montážního čepu a pouzdra je problém mechanické montáže, který se může stát problémem hydraulické spolehlivosti. Společně zkontrolujte čep, pouzdro, oko válce, vidlici, upevňovací prvky a plný pracovní oblouk. Před objednáním dílů si zaznamenejte měření a nepoužívejte nový válec ke kompenzaci poškozené nebo nevyrovnané konstrukce stroje.
Pokud potřebujete výměnu OEM nebo vlastní hydraulický válec typu pin-to-pin, zašlete HCIC rozměry starého válce, uzavřené a prodloužené vzdálenosti mezi kolíky, rozměry kolíků a vidlic, informace o portech, fotografie a podrobnosti o aplikaci. Kompletní datový balíček poskytuje technickému týmu lepší základ pro potvrzení montáže před výrobou.
