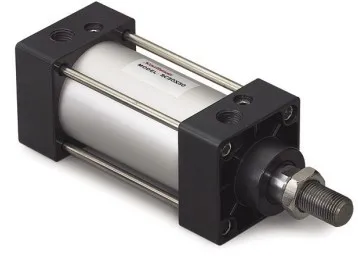

Jednočinný pneumatický válec vytváří tah nebo pracovní sílu pouze v jednom jediném směru. Využívá vestavěnou pružinu nebo vnější síly, jako je gravitace, závaží nebo mechanický pohyb, aby zatáhl píst zpět do jeho výchozího bodu.
Tyto válce mají pouze jeden přívod vzduchu, který přivádí stlačený vzduch do komory, aby tlačil píst do cílové polohy.
Jednočinné pneumatické válce jsou konstruovány pro jednosměrné pracovní úkoly, běžné použití zahrnuje upínání, polohování dílů, značení, pohyby s krátkým zdvihem a lehké montážní práce.

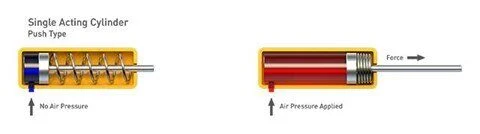

(1). Aplikace tlaku vzduchu vytváří tah, čímž se píst „tlačí“:

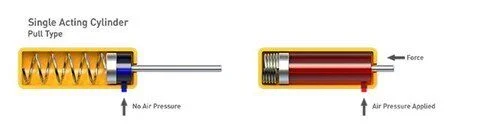

(2). Aplikace tlaku vzduchu vytváří tah, čímž se píst „táhne“:
Jednoduchá, přímočará konstrukce
Kompaktní, prostorově efektivní konstrukce
Nižší náklady na regulační ventily a vzduchové potrubí
Spotřebuje poloviční množství stlačeného vzduchu ve srovnání se stejně velkým dvojčinným válcem
Vratná strana pružiny je otevřena okolnímu vzduchu a umožňuje pronikání prachu a nečistot dovnitř, což způsobuje poruchy a zkracuje životnost válce
Výkon pružiny časem slábne, což vede k nestabilním koncovým polohám zdvihu
Průměr díry a délka zdvihu jsou omezeny vnitřní velikostí a silou pružiny
Mírný pokles tlačné síly, protože pružina brání pohybu pístu dopředu

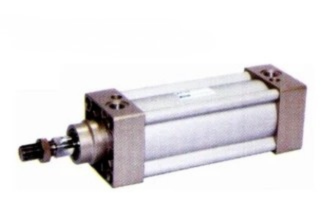

Dvojčinný pneumatický válec generuje sílu v obou směrech, tlačí píst ven a táhne ho zpět dovnitř.
Tento design je dodáván se vzduchovým portem na obou koncích a odvádí vysokotlaký vzduch mezi dva porty, aby poháněl píst tam a zpět. Je nepostradatelný pro úkoly vyžadující obousměrný pohyb, jako je otevírání a zavírání průmyslových vrat a klapek.
Dvojčinné válce jsou nejrozšířenější lineární aktuátory, které tvoří asi 95 % válců používaných v pneumatických řídicích systémech.
Jsou optimální volbou pro náročné operace, dlouhé zdvihy a požadavky na vysokou sílu, které jednočinné válce nedokážou uspokojit. Malé dvojčinné modely fungují také pro práce vyžadující přesné, pevné koncové polohy jak při vysouvacím, tak i zatahovacím zdvihu.

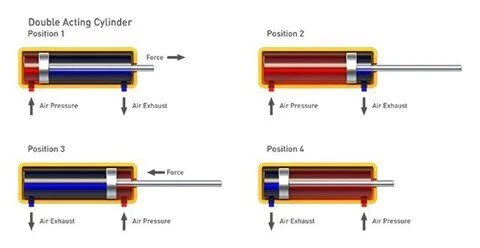

Zde je návod, jak fungují:
- Téměř všechny standardní pneumatické válce ISO používají dvoučinnou konstrukci
- Širší rozsah velikostí vrtání a délek zdvihu než u jednočinných modelů
- Spousta vlastních úprav pro základní dvojčinný rám
- Žádný vestavěný zámek, který by držel píst stabilní ve středních polohách zdvihu
- Vzduch je stlačitelný, takže aplikace s krmením potřebují hydraulický podřízený válec pro hladký a rovnoměrný pohyb
- Jednotky s dlouhým zdvihem potřebují zvláštní podporu pístnice, aby se zastavilo ohýbání a aby byl provoz hladký
