​Populární průvodce výběrem vysoce náročného hydraulického válce

I. Předmluva: BěžnáHydraulický válecChyby při výběru ze strany zahraničních kupujících

1.1 Skutečné problémy způsobené nesprávným výběrem válce

Kupující v Severní Americe, Evropě a Austrálii si často vybírají tlakové láhve pouze podle délky a tloušťky hlavně, přičemž ignorují přizpůsobení pracovních podmínek.

Mnozí instalují válce spojovací tyče na traktory a sklápěcí přívěsy. Nepřetržitá hrbolatá práce uvolňuje spojovací tyče a rychle ohýbá pístní tyče. Levné tenké svařované vidlicové válce praskají při velkém zatížení, což vede k zastavení výroby a zvýšeným nákladům na údržbu.

Čtyři typy válců pokrývají více než 90 % celosvětové výměny a objednávek OEM. Tato příručka třídí modely prodávané za tepla s praktickými referencemi pro výběr pro pracovníky nákupu a velkoobchodníky s díly.

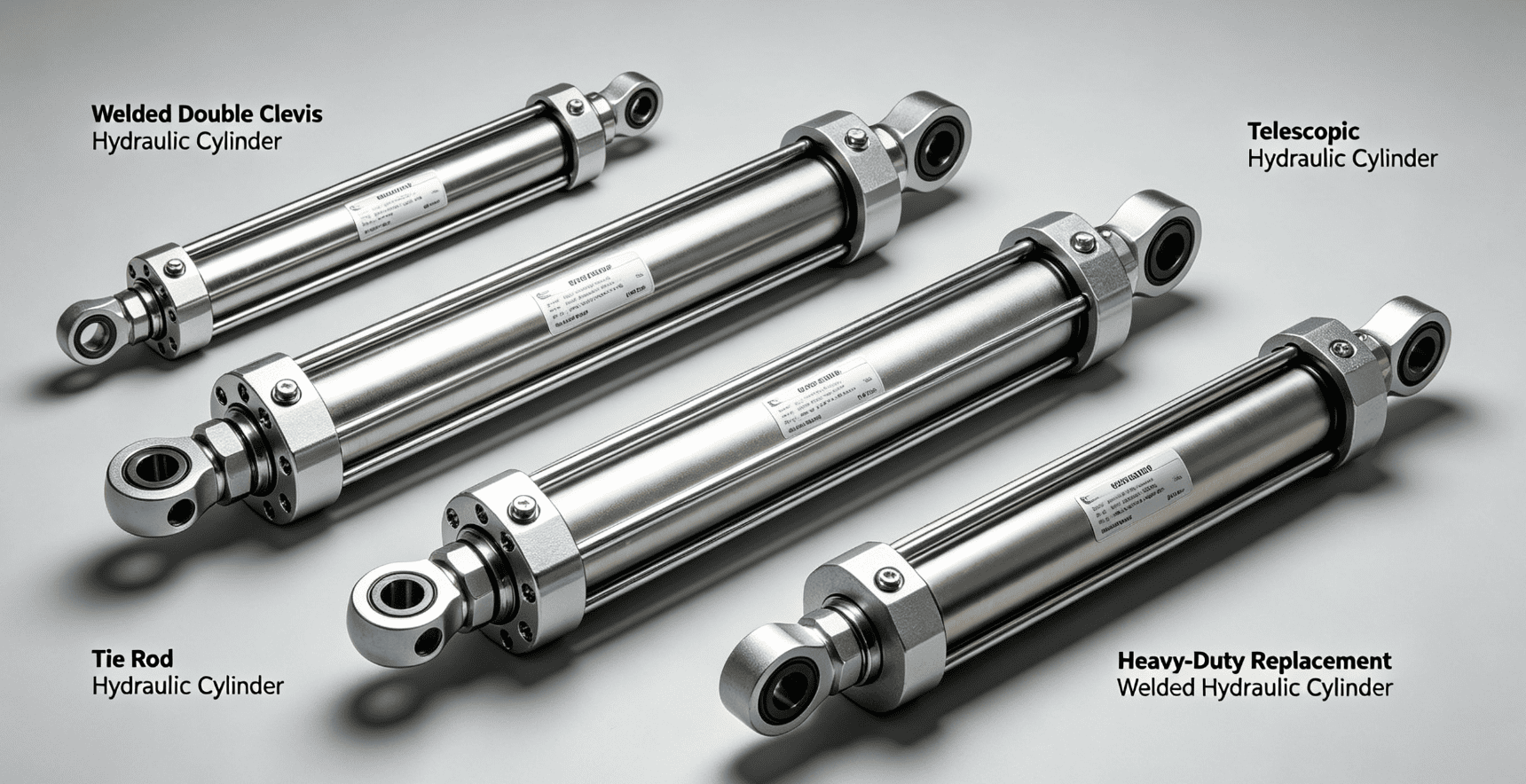

1.2 Čtyři nejprodávanější hydraulické válce pro zámořský trh

Svařovaný dvojitý vidlicový hydraulický válec — Zemědělské stroje, štípačka dřeva, zemědělský přívěs

Hydraulický válec spojovací tyče — Vnitřní obráběcí stroje a automatizační zařízení

Teleskopický hydraulický válec — Exkluzivně sklápěcí přívěs a sklápěč

Náhradní svařovaný hydraulický válec pro velké zatížení — náhradní díly pro minirypadlo a nakladač

II. Struktura, výhody, nevýhody a použitelné scénáře

2.1Svařovaný hydraulický válec s dvojitou vidlicí(To nejlepší pro mobilní zařízení)

2.1.1 Základní konstrukční prvky

Hlaveň a koncové uzávěry využívají integrální svařování pod tavidlem bez vnějších spojovacích tyčí. Dva konce používají jednodílnou kovanou dvojitou vidlici pro instalaci čepu.

Standardní pracovní tlak 21MPa, modernizovaná vysokotlaká verze dosahuje 35MPa, s vynikající odolností proti vibracím a bočnímu zatížení.

Nízkonákladové produkty využívají tenké spojené vidlice, které snadno praskají. Kvalifikované výrobky používají svařování s plným průvarem 8–12 mm, stabilní v blátivých venkovních pracovních podmínkách.

2.1.2 Odpovídající vybavení a cíloví klienti

Namontujte zvedací rameno traktoru, štípačku, zemědělský přívěs, malý nakladač, odtahový vůz.

Obsluhování velkoobchodů zemědělských dílů, továren na zemědělské stroje a venkovních opraváren.

2.1.3 Klady a zápory

Výhody: Kompaktní, prachotěsný, snadno se instaluje, přizpůsobitelný otvor, zdvih a velikost otvoru pro vidlici

Nevýhody: Problémová vnitřní demontáž, delší dodací lhůta u nestandardních velikostí

2.2 Hydraulický válec spojovací tyče(Obecný vnitřní průmyslový typ)

2.2.1 Základní konstrukční prvky

Čtyři spojovací tyče fixují dvě koncovky, které lze snadno rozebrat a vyměnit vnitřní těsnění. Dodržuje mezinárodní standard NFPA s jednotným tlakem 21MPa.

Odkryté spojovací tyče se při dlouhodobých vibracích uvolní a boční síla ohne pístní tyče, takže se nehodí do venkovních mobilních strojů.

2.2.2 Odpovídající vybavení a cíloví klienti

Montujeme obráběcí stroje, balicí automatizační linky, vnitřní hydraulické lisy, pevné zvedací plošiny.

Obsluhování továren automatizace, dodavatelů údržby zařízení a prodejců vnitřních hydraulických částí.

2.2.3 Klady a zápory

Pro: Dostatek spotového zboží, snadná údržba, nízká cena, rychlé dodání standardních velikostí

Nevýhody: Špatná odolnost proti vibracím, nelze použít na traktory a sklápěcí přívěsy

2.3 Teleskopický hydraulický válec(Speciální pro sklápěcí přívěsy)

2.3.1 Základní konstrukční prvky

Vícestupňová vnořená konstrukce pouzdra, krátká délka po zatažení a dlouhý zdvih po vysunutí. Většina z nich je jednočinná a zatahuje se gravitací, se 2–4 volitelnými fázemi.

Více výsuvných stupňů přináší slabší koncový tah, nevhodné pro zvedání velmi těžkých břemen.

2.3.2 Odpovídající vybavení a cíloví klienti

Montujeme zemědělské sklápěcí přívěsy, sklápěče, sanitační popelářské vozy, vzdušné žebříky.

Podávat přívěsy opravovat rostliny, velkoobchodníky nákladní části a výrobce sanitárního vybavení.

2.3.3 Klady a zápory

Pro: Malý zasunutý objem, dlouhý zdvih, jednoduchý olejový okruh, nízká poruchovost

Nevýhody: Vícevrstvá těsnění potřebují čistý hydraulický olej, žádnou aktivní funkci hydraulického zatahování

2.4 Heavy-Duty náhradní svařovaný hydraulický válec (náhradní díly rypadla a nakladače)

2.4.1 Základní konstrukční prvky

Vyrobeno ze silné honované bezešvé trubky a zesílené pístnice proti ohybu, sladěná s kovaným kulovým kloubem nebo jednoduchou vidlicí, silné svary s plným průvarem podporují tlak max 35 MPa.

Velikosti plně odpovídají minirypadlům CAT, Komatsu, Kubota pro přímou výměnu bez úprav.

2.4.2 Odpovídající vybavení a cíloví klienti

Namontujte válec výložníku/ramena minibagru, válec naklápění nakladače, malý silniční válec.

Obsluhování vývozců stavebních strojů, polních opraváren a malých továren strojírenského vybavení.

2.4.3 Klady a zápory

Výhody: Přesná velikost výměny, nárazuvzdorná, odolná na stavbách, vysoký počet opakovaných objednávek

Nevýhody: Různé modely, nestandardní stroje vyžadují přizpůsobení na základě dat starých válců

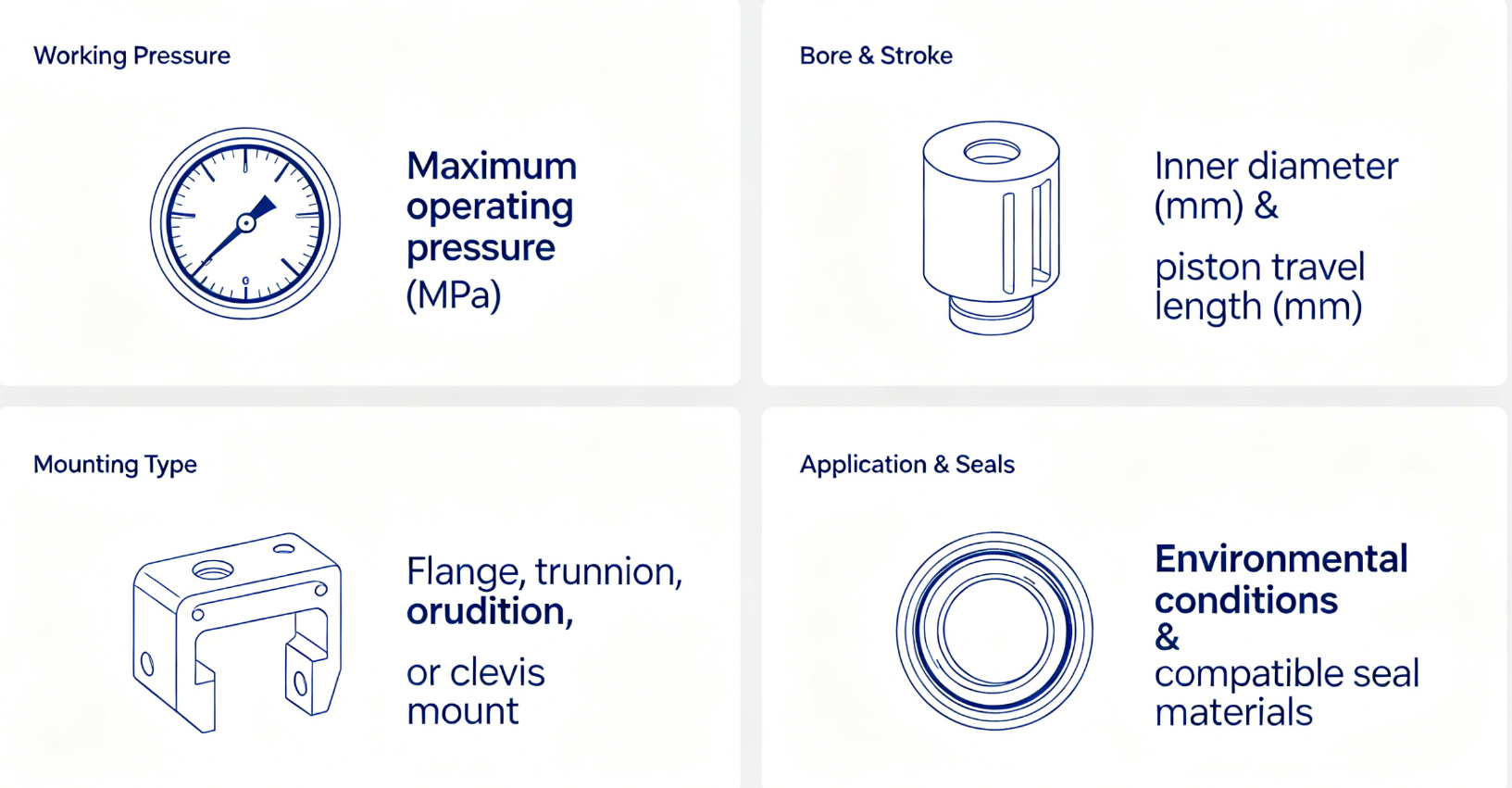

III. Parametry výběru univerzálního jádra

3.1 Přizpůsobení pracovního tlaku

Standardní model 21MPa (3000PSI) vyhovuje většině farmářských a vnitřních zařízení, což představuje 90 % objednávek s vysokým nákladovým výkonem.

25–35MPa zahuštěná vysokotlaká verze pro rypadla a těžební nárazové pracovní podmínky.

3.2 Pravidla pro výběr vrtání a zdvihu

Zvedací síla se vztahuje pouze na vrtání a tlak v systému; delší zdvih nemůže zvýšit nosnost.

Při výměně starých válců změřte plnou délku zatažení a vysunutí, vizuální posouzení snadno způsobí nedostatek zdvihu a únik oleje.

Vyberte si teleskopické válce pro dlouhý zdvih s omezeným prostorem; zvolte svařované dvojité vidlicové válce pro víceúhlové výkyvné zařízení.

3.3 Rychlé přizpůsobení typu montáže

Venkovní víceúhlové zvedací stroje: Svařovaný hydraulický válec s dvojitou vidlicí

Stabilní vnitřní nízkotlaké zařízení: Hydraulický válec spojovací tyče

Zvedání sklápěcího přívěsu s dlouhým zdvihem: Teleskopický hydraulický válec

Kloubové rameno rypadla: Náhradní svařovaný hydraulický válec pro velké zatížení

3.4 Těsnění a antikorozní umístění podle pracovního prostředí

Normální vnitřní čistý stav: NBR těsnění + černá antikorozní barva

Blátivá venkovní farma: Silná chromovaná pístnice + vnější protiprachový kryt

Prostředí pobřežní solné mlhy: Celková galvanizovaná antikorozní vrstva

Stav horkého oleje při vysoké teplotě: FKM těsnění z fluorové pryže, aby se zabránilo vnitřnímu a vnějšímu úniku

IV. Tabulka rychlého výběru podle odvětví

4.1 Zemědělské stroje

První volba: Dvojčinný svařovaný dvojitý vidlicový hydraulický válec

Vyvarujte se: Válce spojovací tyče se při vibracích snadno zlomí; teleskopické válce s dlouhým zdvihem nejsou vhodné pro malá zemědělská zařízení

4.2 Zařízení pro nákladní a sanitární skládky

První volba: 2–4 stupňový jednočinný teleskopický hydraulický válec

Alternativa: Svařovaný dvojitý vidlicový válec s dlouhým zdvihem pro lehké malé přívěsy

4.3 Malé stavební stroje

První volba: Náhradní svařovaný hydraulický válec pro velké zatížení

Alternativa: Zesílený vysokotlaký dvojitý vidlicový válec pro velké zemědělské nakladače

4.4 Automatizace a obráběcí stroje

První volba: Standardní hydraulický válec spojovací tyče

Vyhněte se: U pevných vnitřních zařízení nejsou nutné drahé svařované láhve

V. Časté chyby a návrhy, jak se jim vyhnout

5.1 Svařovaný válec s dvojitou vidlicí

Tenká spletená vidlice při velkém zatížení praská, tenké svary způsobují prosakování oleje. Potvrďte kovanou integrovanou vidlici a 8mm+ svary s plným průvarem, silná chromovaná tyč doporučená pro venkovní použití.

5.2 Hydraulický válec spojovací tyče řízení

Vibrace uvolňují spojovací tyče a ohýbají pístní tyče, povoleno pouze u stabilních vnitřních zařízení.

5.3 Teleskopický hydraulický válec

Kontrolujte velkou zátěž v prvních dvou fázích; plné vysunutí vede k prudkému poklesu tahu. Pravidelně vyměňujte hydraulický olej, abyste chránili vícevrstvá těsnění.

5.4 Náhradní válec rypadla

Špatnou velikost nelze normálně nainstalovat, před objednávkou poskytněte fotografie starých válců a modely strojů pro potvrzení.

VI. Vlastní a náhradní konzultace

Odešlete následující informace našim inženýrům, aby získali odpovídající plány do 24 hodin:

Strojírenství a kompletní model

Jasné fotografie starých montážních konců válce

Změřený otvor, průměr tyče, plně vysunutá a zasunutá délka

Pracovní tlak a prostředí (vysoká teplota, moře, bahnité místo)

Podporujeme přizpůsobení vzorku 1ks pro všechny čtyři typy válců, každý produkt s kompletní zprávou o tlakové zkoušce a 12měsíční zárukou.
