V průmyslových hydraulických systémech jsou dva nejčastěji používané pohony svařované hydraulické válce a hydraulické válce s táhlem. Mnoho výrobců zařízení, nákupčích a inženýrů se často ocitne v dilematu, když se rozhoduje mezi těmito dvěma. Ve skutečnosti neexistuje absolutně „lepší“ možnost; vše záleží na tom, zda vyhovuje konkrétnímu scénáři aplikace. Tento článek poskytuje objektivní srovnání založené na skutečné struktuře, výkonu, výhodách, nevýhodách a scénářích aplikací, které vám pomohou rychle se správně rozhodnout.

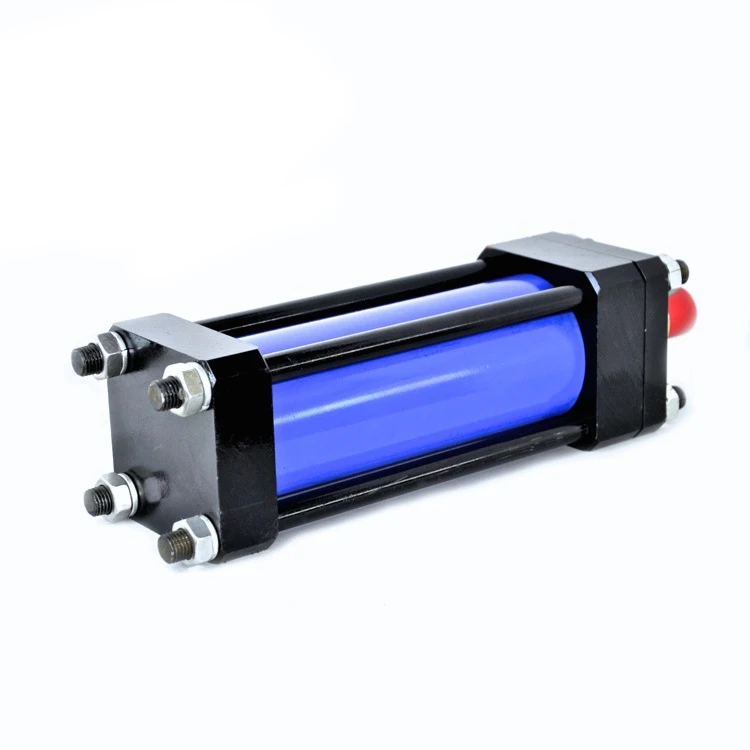

1.1Hydraulické válce spojovací tyčejsou soustředěny kolem konstrukce modulární sestavy. Hlaveň válce a koncové uzávěry jsou zajištěny několika vysoce pevnými spojovacími tyčemi, přičemž celá konstrukce je držena pohromadě šroubovými spoji bez velkého svařování. Tyto produkty obecně splňují mezinárodní standardy a nabízejí silnou zaměnitelnost. Typická velikost otvoru se pohybuje od 30 do 200 mm, pracovní tlak je 7 až 21 MPa a délka zdvihu zřídka přesahuje 3 metry.

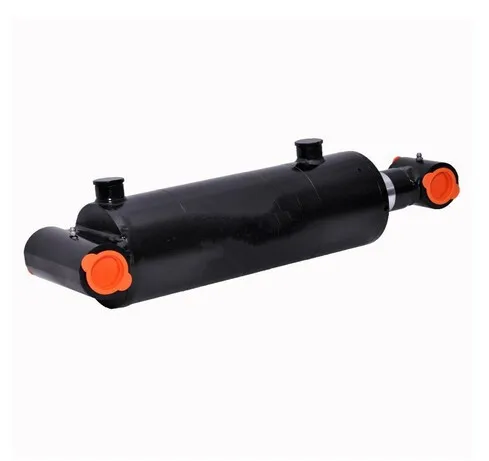

1.2 Svařované hydraulické válcemísto toho použijte integrální svařovanou konstrukci. Jejich válec a koncové uzávěry jsou svařeny přímo tavným svařováním bez vnějších spojovacích tyčí, které by omezovaly tuhost. Stavíme je ze silnějších bezešvých ocelových trubek, takže standardní tlaky dosahují 16–31,5 MPa a vlastní jednotky pro velké zatížení mohou dosáhnout 35 MPa. Velikost vrtání dosahuje maxima 500 mm a zdvih může dosahovat mnohem více než 6 metrů – ideální pro náročné použití a použití s dlouhým zdvihem.
2.2 Díky jejich jednoduché struktuře lze rychle opotřebitelné díly, jako jsou těsnění a vodicí pouzdra, vyměnit – není potřeba profesionální svařovací zařízení nebo ozdobné nástroje. Údržbu zvládne i obecný mechanik, což efektivně zkrátí prostoje zařízení.
2.3 Jejich omezení jsou však také docela jasná: omezená tlaková kapacita a pouze průměrná odolnost proti nárazu. V prostředí s dlouhodobými vibracemi a častými otřesy jsou spojovací tyče náchylné k natažení a matice k povolení, což může vést k úniku oleje nebo snížení přesnosti. Proto jsou vhodnější pro aplikace s mírným tlakem, čistým prostředím a stabilním zatížením.
3.1 Svařované hydraulické válce se svou plně svařovanou konstrukcí bez spojovací tyče poskytují kompaktnější design a vynikající tuhost. Odolají většímu bočnímu zatížení a nárazovým silám a udržují si stabilní výkon v náročných prostředích, jako jsou vysoké teploty, silný prach, vysoká vlhkost a velké zatížení. Ve stejném instalačním prostoru může svařovaný válec pojmout větší vrtání a delší zdvih.
3.2 Hlavní nevýhodou je, že oprava na místě je téměř nemožná, pokud je poškozeno tělo válce nebo svary. Vyžaduje se přepracování v továrně, což vede k delším prostojům a vyšším nákladům na údržbu. Kromě toho jsou díky vysokému stupni přizpůsobení méně flexibilní v hromadné výrobě ve srovnání s válci spojovací tyče.
Automatizační zařízení, obráběcí stroje, vstřikovací stroje a balicí stroje
Malé a střední hydraulické systémy a standardní vybavení
Scénáře, které vyžadují vysoký komfort údržby a krátké dodací lhůty
Stavební stroje, důlní stroje a hutní zařízení
Námořní, pobřežní, fotovoltaické a větrné elektrárny
Vysokotlaké projekty s dlouhým zdvihem, drsné podmínky a nestandardní zakázkové projekty
Abychom shrnuli logiku výběru ze zkušeností v reálném světě:
Pokud je pracovní tlak nižší než 21 MPa, aplikace jsou standardní a vaše hlavní zaměření je snadná údržba → jděte na hydraulický válec s táhlem.
Pokud pracovní tlak překročí 21 MPa, nárazy jsou tvrdé, prostor je těsný nebo prostředí je drsné → vyberte svařovaný hydraulický válec.
Oba jsou solidní a osvědčené produkty. Pouze když spojíte válec se skutečnými požadavky na práci, používáním nastavení a dlouhodobou péčí, můžete získat nejlepší hodnotu a snížit selhání na minimum.
