Proč jsou zubová čerpadla řady CB omezena na nízkotlaké systémy

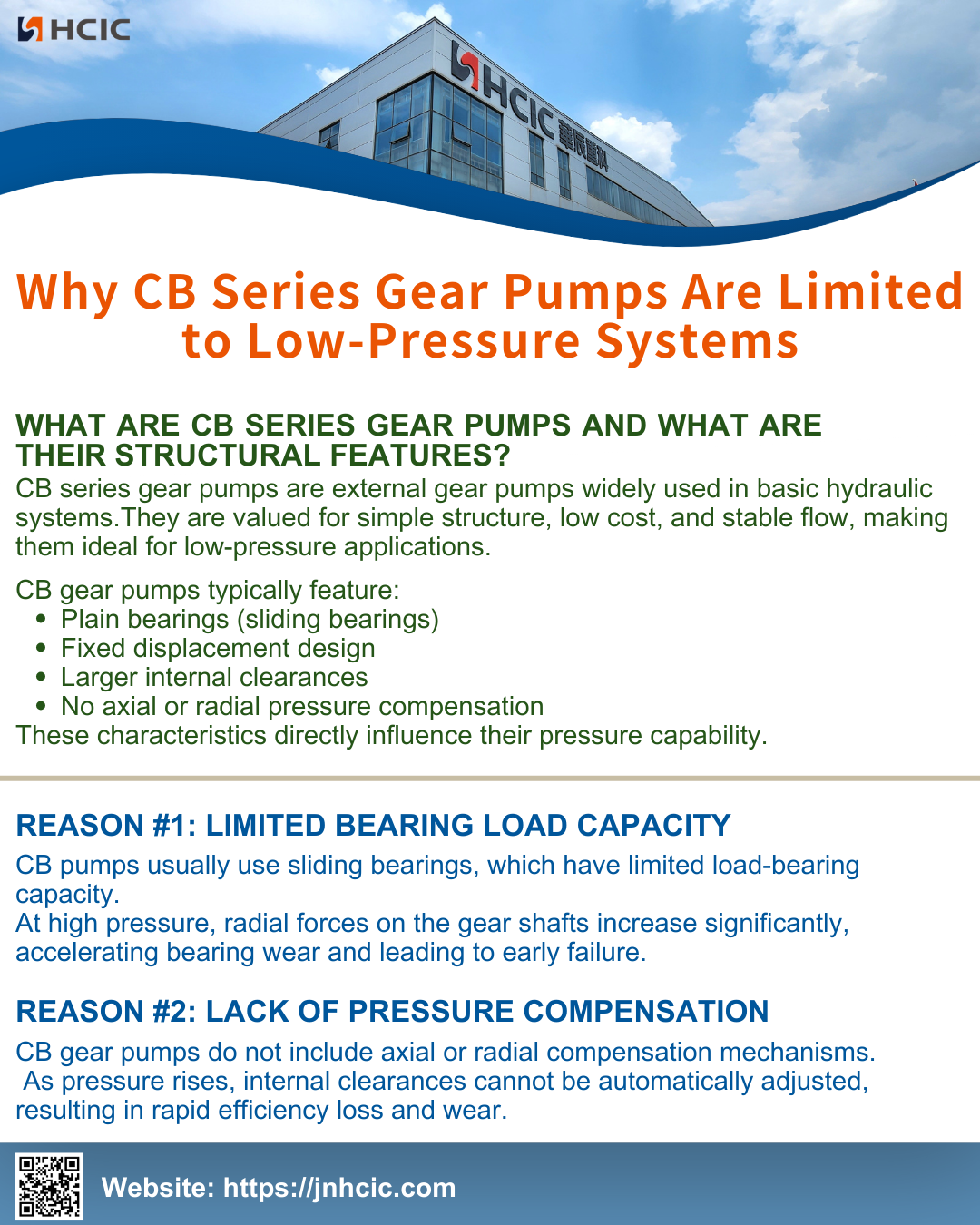

Co jsou zubová čerpadla řady CB a jaké jsou jejich konstrukční vlastnosti?

Zubová čerpadla řady CB jsou externí zubová čerpadla široce používaná v základních hydraulických systémech.

Jsou ceněny pro jednoduchou konstrukci, nízkou cenu a stabilní průtok, díky čemuž jsou ideální pro nízkotlaké aplikace.

Zubová čerpadla CB se obvykle vyznačují:

Kluzná ložiska (kluzná ložiska)

Konstrukce s pevným výtlakem

Větší vnitřní vůle

Žádná axiální nebo radiální kompenzace tlaku

Tyto vlastnosti přímo ovlivňují jejich tlakovou schopnost.

Proč jsou zubová čerpadla řady CB omezena na nízkotlaké systémy

1. Důvod č. 1: Omezená nosnost ložisek

Čerpadla CB obvykle používají kluzná ložiska, která mají omezenou nosnost.

Při vysokém tlaku se výrazně zvyšují radiální síly na ozubených hřídelích, což zrychluje opotřebení ložisek a vede k předčasnému selhání.

2. Důvod č. 2: Nedostatek kompenzace tlaku

Zubová čerpadla CB neobsahují axiální ani radiální kompenzační mechanismy.

Se stoupajícím tlakem nelze automaticky upravit vnitřní vůle, což má za následek rychlou ztrátu účinnosti a opotřebení.

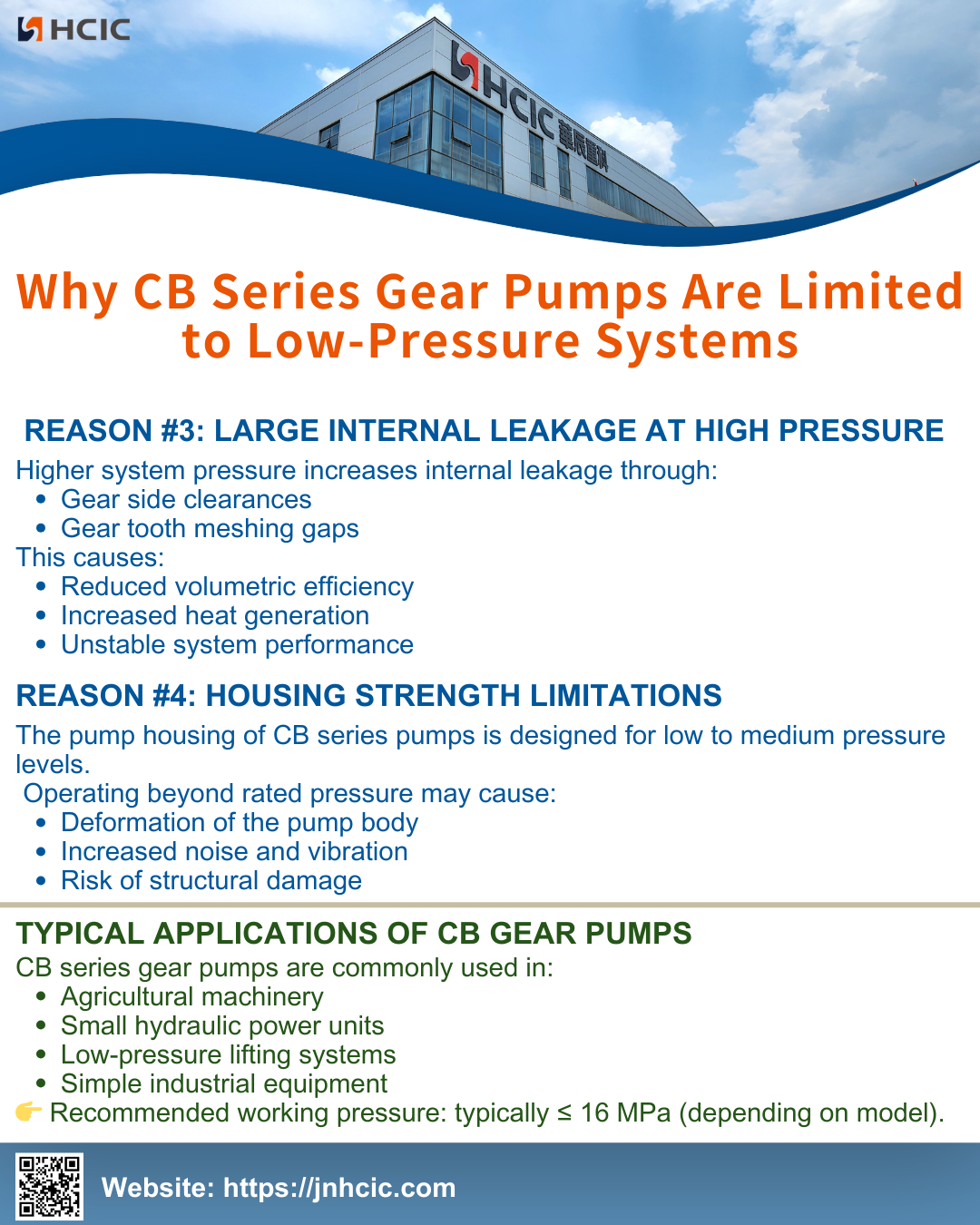

3. Důvod č. 3: Velká vnitřní netěsnost při vysokém tlaku

Vyšší tlak v systému zvyšuje vnitřní netěsnost prostřednictvím:

Boční vůle ozubených kol

Mezery v záběru zubů ozubených kol

To způsobuje:

Snížená objemová účinnost

Zvýšená tvorba tepla

Nestabilní výkon systému

4. Důvod č. 4: Omezení pevnosti bydlení

Těleso čerpadel řady CB je navrženo pro nízké až střední úrovně tlaku.

Provoz nad jmenovitý tlak může způsobit:

Deformace tělesa čerpadla

Zvýšený hluk a vibrace

Riziko poškození konstrukce

Typické aplikace zubových čerpadel CB

Zubová čerpadla řady CB se běžně používají v:

Zemědělské stroje

Malé hydraulické agregáty

Nízkotlaké zvedací systémy

Jednoduché průmyslové zařízení

Doporučený pracovní tlak: typicky ≤ 16 MPa (v závislosti na modelu).
