Před projektem sklápěcího návěsu si prohlédněte katalogové rozměry elektrického kladkostroje Model 520 a zkontrolujte prostor rámu, montážní geometrii a servisní vůli.
Kladkostroj Model 520 je kompaktní zvedací komponent uvedený v dodaném katalogu American Power Hoists. Pro výrobce sklápěcího návěsu nebo kupujícího náhradního návěsu není první otázkou jen to, zda lze zdvihací zařízení zvednout. Jde o to, zda kladkostroj vyhovuje dostupnému prostoru rámu, uspořádání čepů a dráze pohybu.

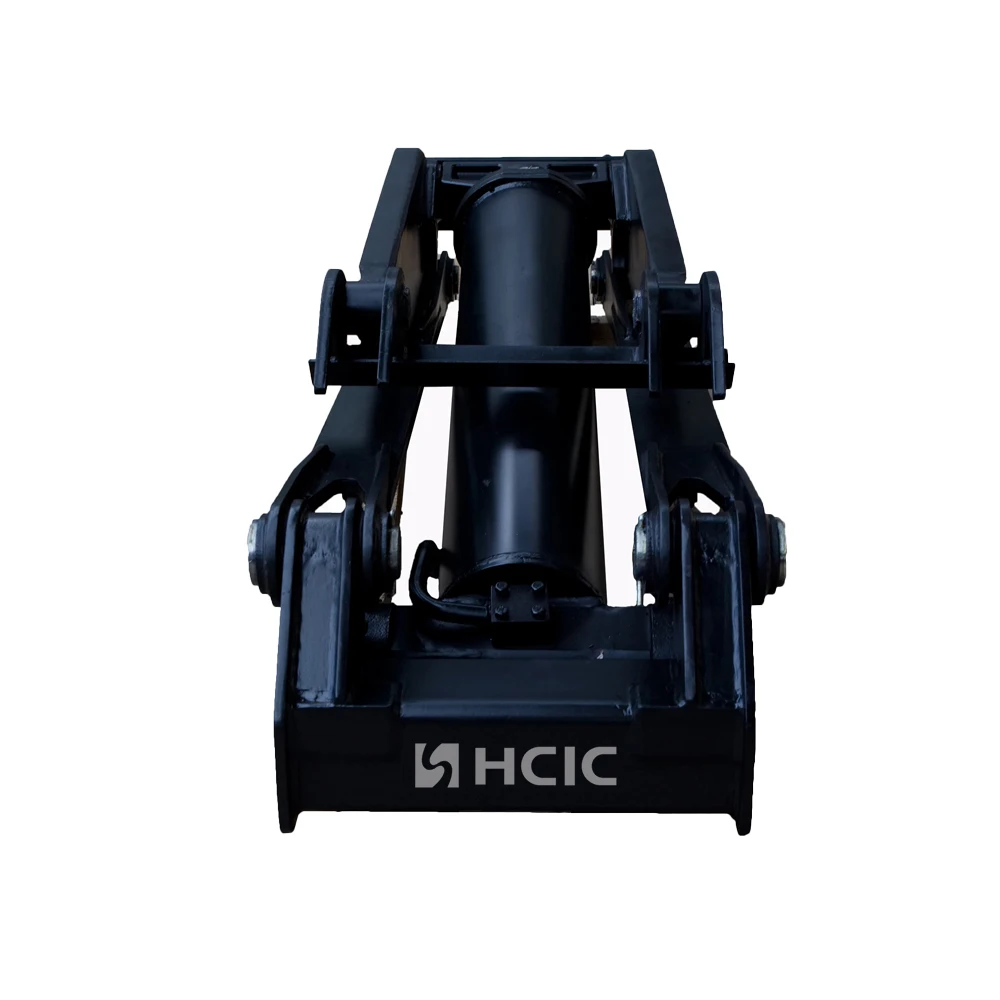

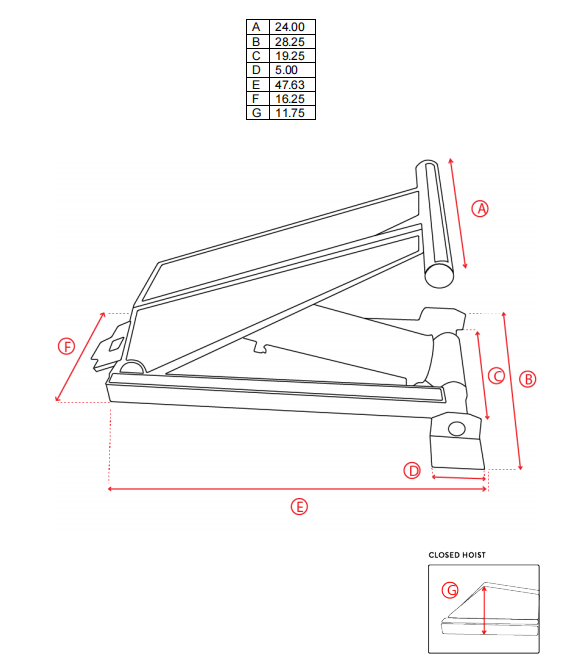

Stránka Model 520 poskytuje sedm rozměrových odkazů, od A do G. Tyto rozměry poskytují technický výchozí bod pro kontrolu instalační obálky před dokončením konstrukce přívěsu, hydraulického okruhu a montážních detailů.
| Parametr | Katalogová hodnota |
|---|---|
| Model | 520 |
| Kategorie produktu | Napájecí kladkostroj |
| Rozměr A | 24.00 palců |
| Rozměr B | 28,25 palce |
| Rozměr C | 19,25 palce |
| Rozměr D | 5,00 palců |
| Rozměr E | 47,63 palce |
| Rozměr F | 16,25 palce |
| Rozměr G | 11,75 palce |
Tyto hodnoty jsou přepsány ze stránky katalogu Model 520. Před schválením výroby by měl být zkontrolován původní výkres a skutečné rozměry přívěsu zákazníka.

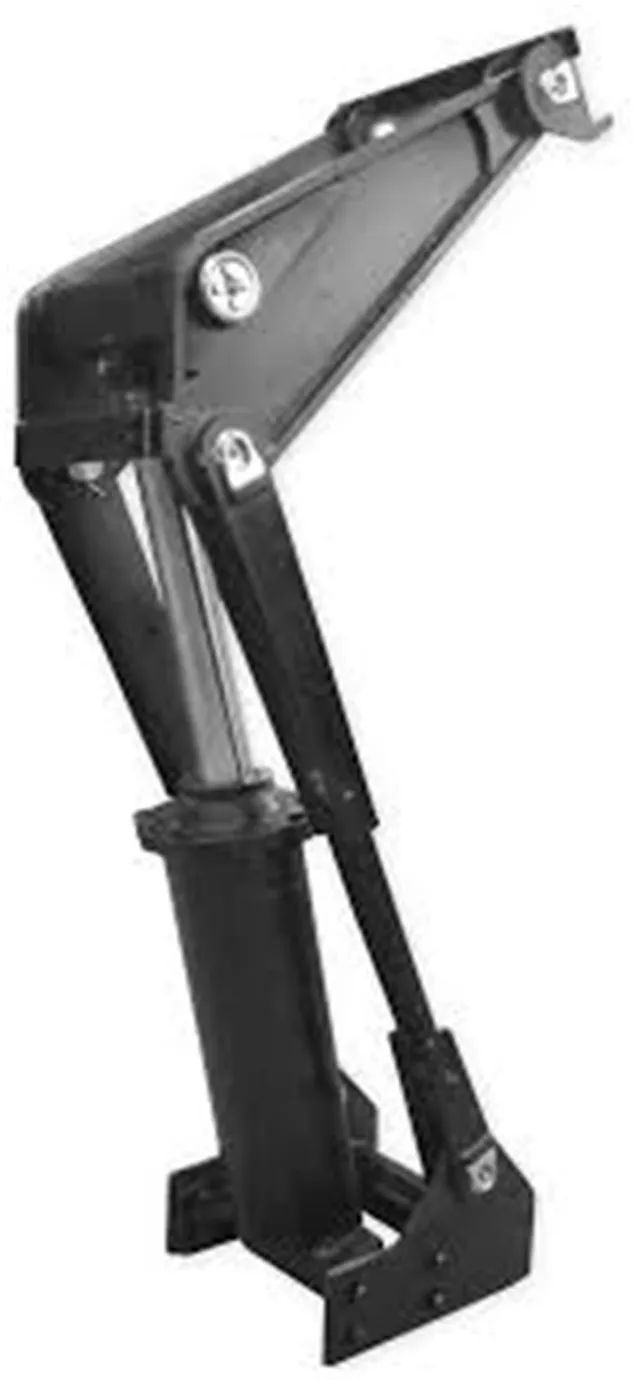

Zvedací systém sklápěcího přívěsu se pohybuje v měnícím se úhlu. Prostor, který je k dispozici, když je tělo zavřené, nemusí být nutně stejný prostor dostupný během zvedání. Kladkostroj musí sedět v rámu, správně se připojit k nosné konstrukci a během cyklu zůstat mimo pohybující se tělo.
Z tohoto důvodu by měl být motorový kladkostroj Model 520 přezkoumán jako součást kompletního zvedacího zařízení spíše než jako izolovaná součást. Nástavba přívěsu, zadní závěs, přední montážní konstrukce a hydraulické spoje ovlivňují konečnou montáž.
Rozměry A, B a C jsou užitečné při porovnávání kladkostroje s dostupným prostorem mezi rámem přívěsu a korbou sklápěče. Nejprve změřte přívěs v jeho zavřené poloze a poté zkontrolujte dráhu pohybu, když se karoserie začne naklánět.
Samotné statické měření může vynechat zásah do příčných nosníků, držáků, hadic nebo spodní strany karoserie. Nejbezpečnější kontrola používá kótovaný výkres nebo fotografie s vyznačenými vzdálenostmi klíčů.
Reference D, F a G pomáhají kupujícímu porovnat kladkostroj s plánovanými nosnými deskami, umístěním čepů a vyztužením rámu. Tyto hodnoty by neměly být použity pro reprodukci kompletního montážního návrhu bez původního výkresu a projektových rozměrů.
Montážní konstrukce musí přenést zvedací reakci do rámu přívěsu. Tloušťka konzoly, vyrovnání kolíků a návrh svaru proto vyžadují samostatnou technickou kontrolu.
Katalog uvádí rozměr E jako 47,63 palce pro model 520. Tento rozměr je důležitý, když má přívěs omezenou instalační délku nebo když musí být kladkostroj umístěn kolem stávajících prvků rámu.
Zkontrolujte tento rozměr spolu s zavřenou polohou těla, umístěním závěsu a prostorem pro servisní přístup. Ponechte prostor pro kontrolu a hydraulické spojovací práce, spíše než navrhování instalace kolem měření, které neponechává žádný praktický přístup.

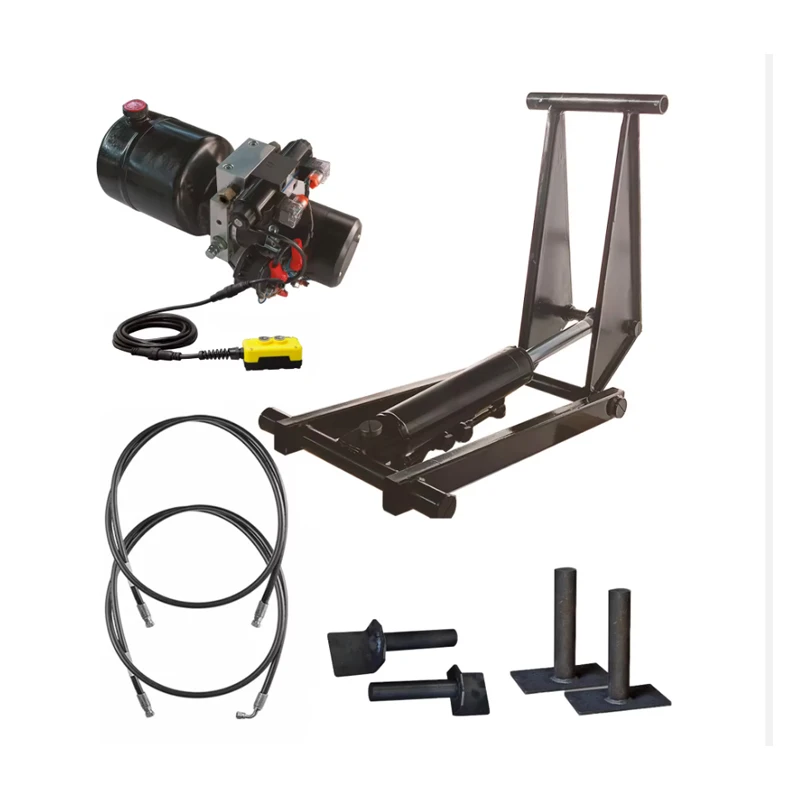

Motorový kladkostroj Model 520 je vhodný pro diskuse o zvedacím systému sklápěcího přívěsu, kde kupující potřebuje definovanou katalogovou referenci a rozměrovou základnu pro kontrolu vybavení. Může být zvažováno pro OEM konstrukce přívěsů, náhradní projekty a přepracování systému, pod podmínkou potvrzení kompletního mechanického a hydraulického uspořádání.
Dodaná katalogová stránka Model 520 uvádí rozměrové reference, ale neuvádí ověřenou kapacitu, hodnotu pracovního tlaku, hodnotu životnosti ani certifikaci pro tento model. Tyto podrobnosti musí být potvrzeny pro skutečný projekt, místo aby byly odvozeny z čísla modelu.
Užitečný dotaz na motorový kladkostroj Model 520 by měl zahrnovat:
- Typ přívěsu a rozměry nástavby
- Dostupný prostor mezi rámem a tělem
- Poloha zadního závěsu a přední montážní body
- Rozměry kolíků a držáků
- Uzavřené a pracovní polohy tělesa výsypky
- Stávající čerpadlo, ventily, hadice a ovládací prvky, pokud se jedná o náhradu
- Fotografie nebo kótovaný výkres aktuální instalace
- Požadovaná sekvence zvedání a provozní prostředí
Tyto informace umožňují dodavateli diskutovat o montáži bez dohadování skrytých konstrukčních detailů.
Silový kladkostroj Model 520 by měl být vybrán spíše na základě kontroly vybavení než samotného shody s číslem modelu. Jeho katalogové rozměry – zejména rozměr E 47,63 palce, rozměr A 24,00 palce a rozměr G 11,75 palce – poskytují užitečný výchozí bod pro kontrolu instalace sklápěcího návěsu.
Pro přesnou cenovou nabídku zašlete výkres přívěsu, montážní rozměry a stávající hydraulické informace do HCIC. Konečné rozhodnutí by mělo vycházet z kompletního zvedacího zařízení a nejnovějšího technického výkresu.
HCIC vyvíjí a vyrábí hydraulické válce a pohonné jednotky pro vozidla a průmyslové aplikace. U projektu Model 520 může HCIC zkontrolovat dostupné informace o instalaci a určit technické podrobnosti požadované pro nabídku OEM nebo náhradní.
