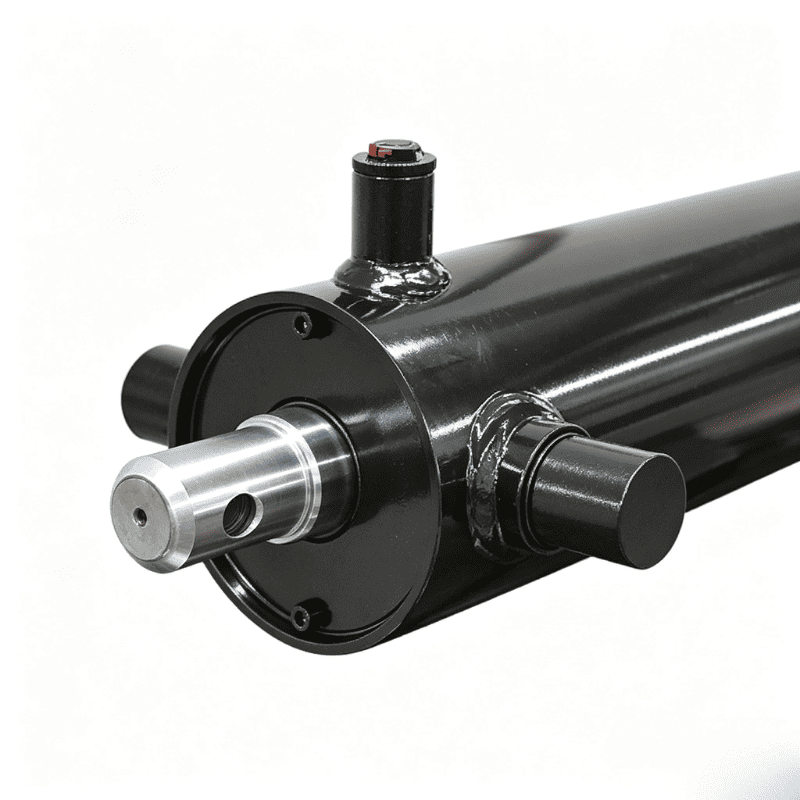

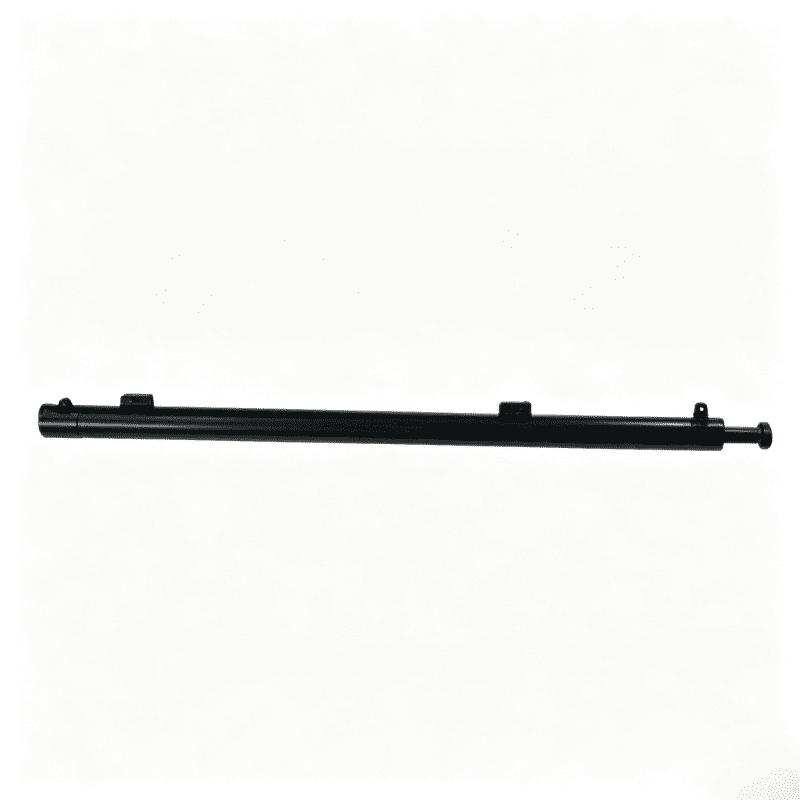

Hydraulický válec systému plachty HR4752 se vyznačuje 2palcovým vrtáním, 1,25palcovou tyčí a 36palcovým zdvihem pro aplikace zvedání portálů na systémech krytů nákladních vozidel a přívěsů.
Bore:
2 palceRod diameter:
1,25 palceStroke:
36 palcůHydraulický válec HR4752 pro plachtové systémy je válec uvedený v katalogu pro aplikace zvedání portálů. Katalog HCIC-2026 identifikuje model s 2palcovým vrtáním, 1,25palcovou tyčí a 36palcovým zdvihem. Jeho uvedenou aplikací je portálový zdvihací válec používaný v systému hydraulické plachty.
Válec systému plachty se nevybírá pouze zdvihem. Pracuje s portálem, geometrií ramen, krycím materiálem, montážními body a hydraulickým ovládáním. Válec musí zajišťovat požadovaný pohyb při přizpůsobení dostupnému prostoru a zamezit kolizi s rámem plachty během vysouvání a zatahování.
| Parametr | Katalogová hodnota |
|---|---|
| Model | HR4752 |
| Kategorie produktu | Hydraulický válec systému plachty |
| Otvor | 2 palce |
| Průměr tyče | 1,25 palce |
| Mrtvice | 36 palců |
| Katalogová aplikace | Portálový zvedací válec |
| Zdroj | Katalog HCIC-2026, str. 8 |
Tabulka obsahuje hodnoty specifické pro model viditelné v katalogu. Stránka katalogu neuvádí údaje o pracovním tlaku, hmotnosti, uzavřené délce nebo průtoku pro HR4752 specifické pro daný model, takže zde tyto hodnoty nejsou vynalezeny.

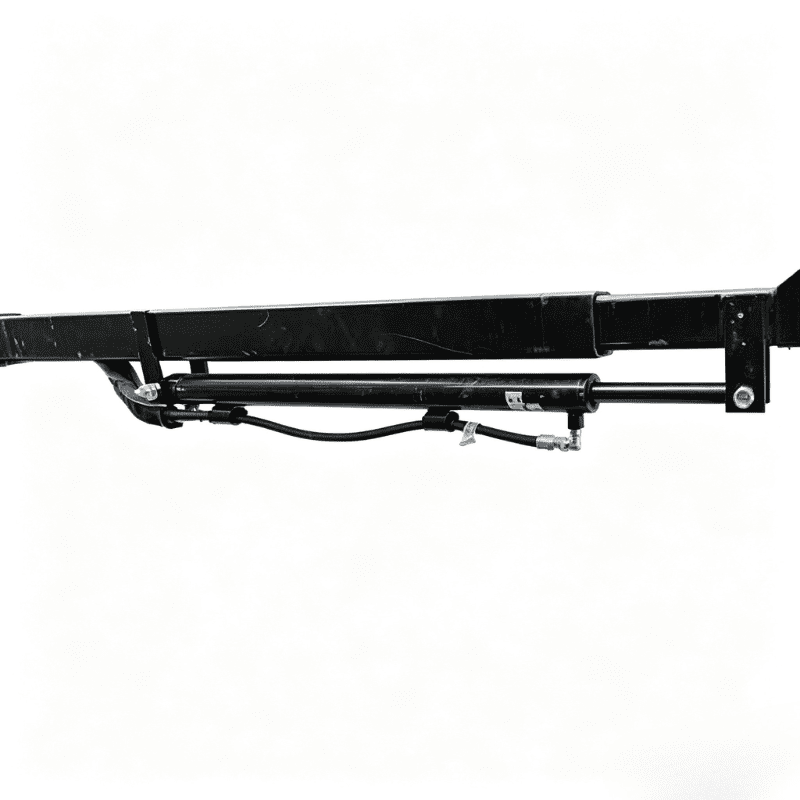

HR4752 se používá jako pohon v mechanismu systému plachty. Hydraulický válec převádí tlak a průtok na lineární pohyb. Tento pohyb je pak přenášen přes portálovou nebo ramenovou konstrukci pro zvednutí, umístění nebo posunutí krycího systému v závislosti na uspořádání stroje.
Zdvih 36 palců definuje lineární dráhu válce. Skutečný pohyb plachty závisí na převodovém poměru, polohách čepů a geometrii portálu. Válec se správným zdvihem může být stále nevhodný, pokud jeho montážní středy nebo úhel pohybu neodpovídají stávajícímu rámu.
2palcový otvor a 1,25palcová tyč jsou důležité pro přizpůsobení systému. Vrtání se vztahuje k dostupné tlakové oblasti, zatímco průměr tyče ovlivňuje oblast na straně tyče, mechanické vedení a geometrii připojení. Konečné výpočty síly a rychlosti vyžadují aktuální údaje o hydraulickém tlaku a průtoku z okruhu stroje.
Katalog uvádí HR4752 jako portálový zdvihací válec. To poskytuje kupujícímu OEM nebo náhradníkovi jasnější výchozí bod než obecný popis válce, ale konečné schválení stále závisí na skutečné sestavě portálu a mechanismu plachty.
Zdvih 36 palců poskytuje značný lineární rozsah pohybu pohonu systému plachty. Instalační technik by měl tuto dráhu namapovat na zvednuté a spuštěné polohy portálu a zkontrolovat obě koncové polohy a celou dráhu mezi nimi.
Rozměry vrtání a tyče poskytují rozměrový základ pro výměnu válce a kontrolu hydraulické síly. Měly by být zkontrolovány pomocí montážních kolíků, držáků, hadicových spojů a dostupné vůle, spíše než považovat za izolovaná čísla.
Číslo modelu HR4752 a popis aplikace mohou týmům údržby pomoci identifikovat zamýšlenou rodinu dílů. Pro spolehlivou výměnu zašlete fotografie, montážní rozměry, požadavky na zdvih a detaily okruhu, aby bylo možné válec porovnat se stávajícím systémem.
Před objednáním HR4752 zkontrolujte následující body:
Válec by neměl být nucen kompenzovat ohnutý portál, poškozený čep nebo nesprávný montážní úhel. Pokud mechanismus není vyrovnán, samotná výměna pohonu nemusí vyřešit provozní problém.

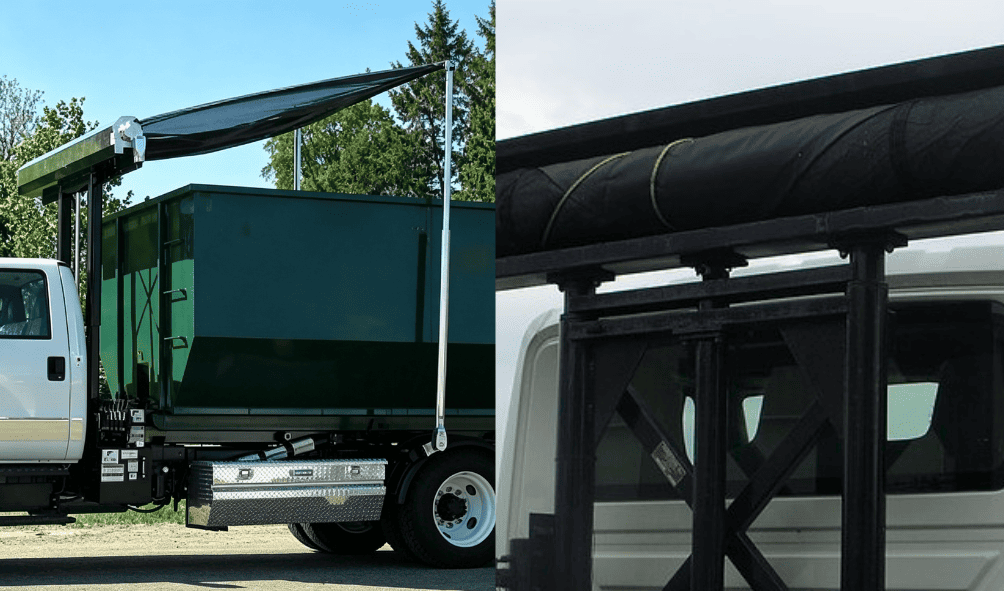

Hydraulický válec HR4752 pro plachtové systémy je určen pro plachtové systémy a portálové zdvihací aplikace uvedené v katalogu HCIC. Tyto systémy se běžně používají na vybavení nákladních vozidel a přívěsů, které vyžadují poháněný pohyb krytu, ale pro každý projekt musí být potvrzen skutečný typ vybavení, uspořádání rámu a mechanismus plachty.
Článek netvrdí, že HR4752 se hodí pro každý systém plachty nebo každý model nákladního vozidla. Správný válec závisí na montážní geometrii stroje, požadavcích na pohyb, hydraulickém okruhu a dostupném prostoru.
Pro revizi projektu HR4752 připravte:
Pokud se válec vyměňuje po poruše, přiložte fotografie montážních bodů, povrchu tyče, hlavně, čepů a okolní konstrukce. To pomáhá oddělit otázku identifikace válce od širšího problému mechanismu.
HR4752 je cílený aktuátor systému plachty s jasnou katalogovou identitou: portálový zdvihací válec s 2palcovým vrtáním, 1,25palcovou tyčí a 36palcovým zdvihem. Tyto hodnoty podporují počáteční výměnu nebo kontrolu OEM, ale nenahrazují kontrolu montážní geometrie, propojení, vedení hadic a hydraulického ovládání.
Pošlete HCIC stávající informace o válci a výkresy systému plachty, abyste potvrdili, zda hydraulický válec HR4752 pro systémy plachty odpovídá skutečnému stroji. Kontrola válce společně s portálem je bezpečnější cestou ke spolehlivému rozhodnutí o výměně.
HCIC vyrábí hydraulické válce, hydraulické pohonné jednotky a hydraulické systémy pro vozidla, přívěsy a průmyslové aplikace. Technická vhodnost by měla být potvrzena podle skutečného návrhu zařízení a provozních podmínek.
