Hydraulický válec pro Harvester

1. Definice produktu a aplikační scénáře

1.1 Definice produktu

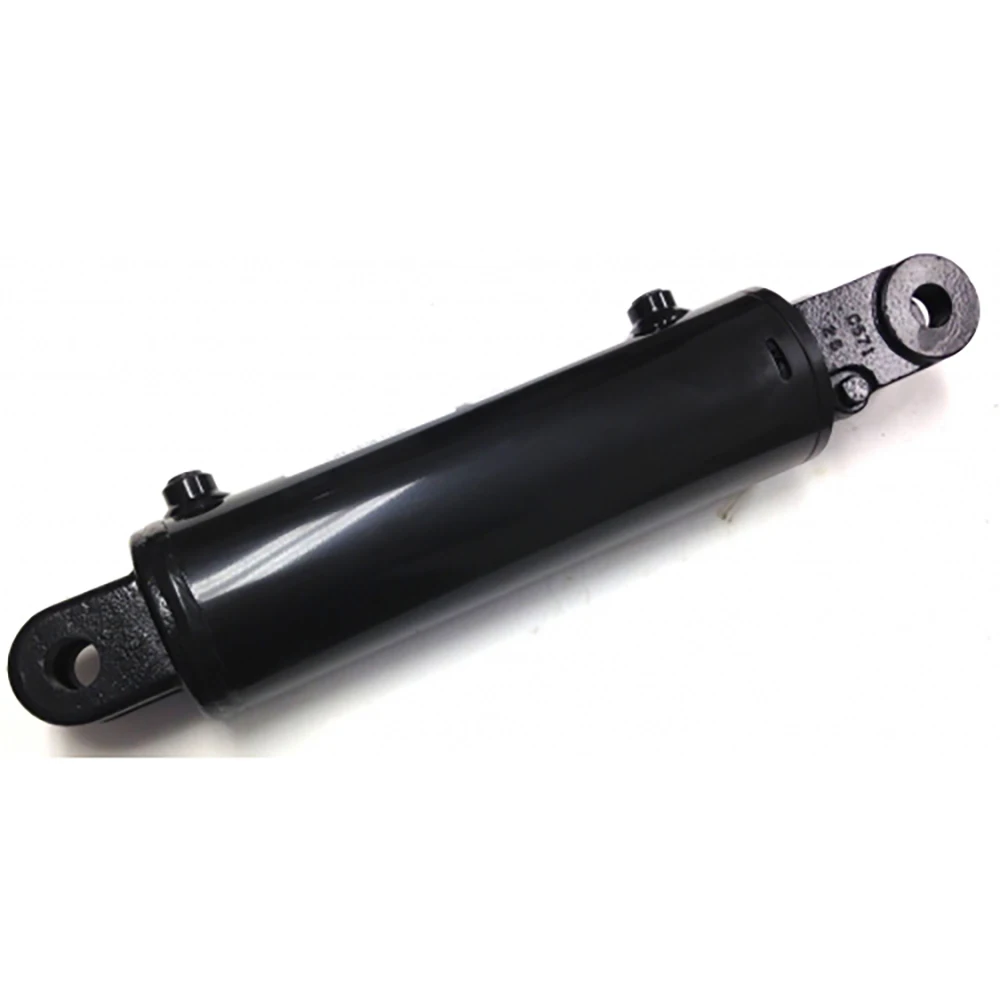

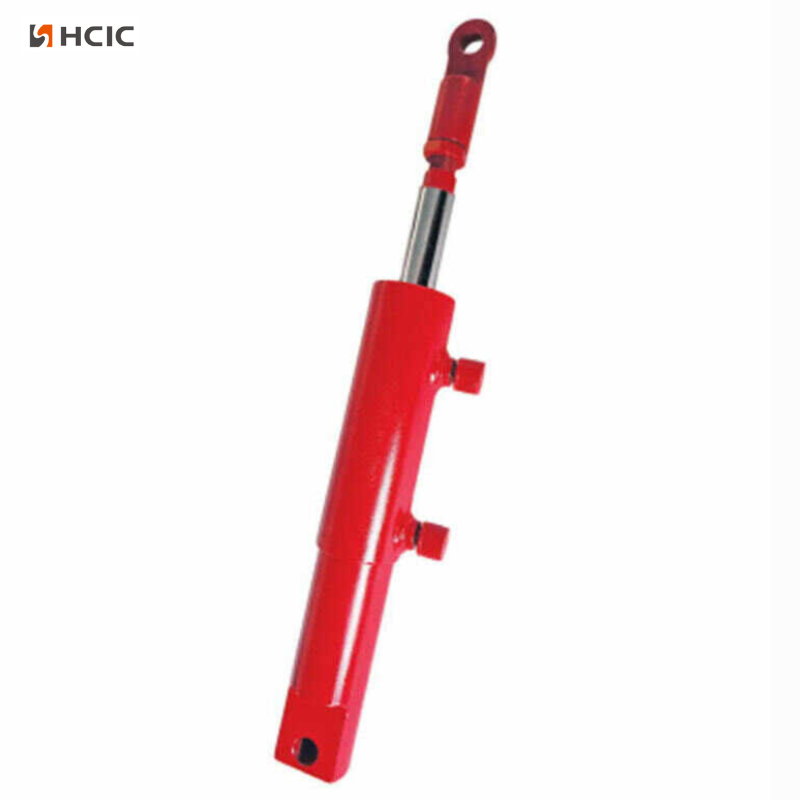

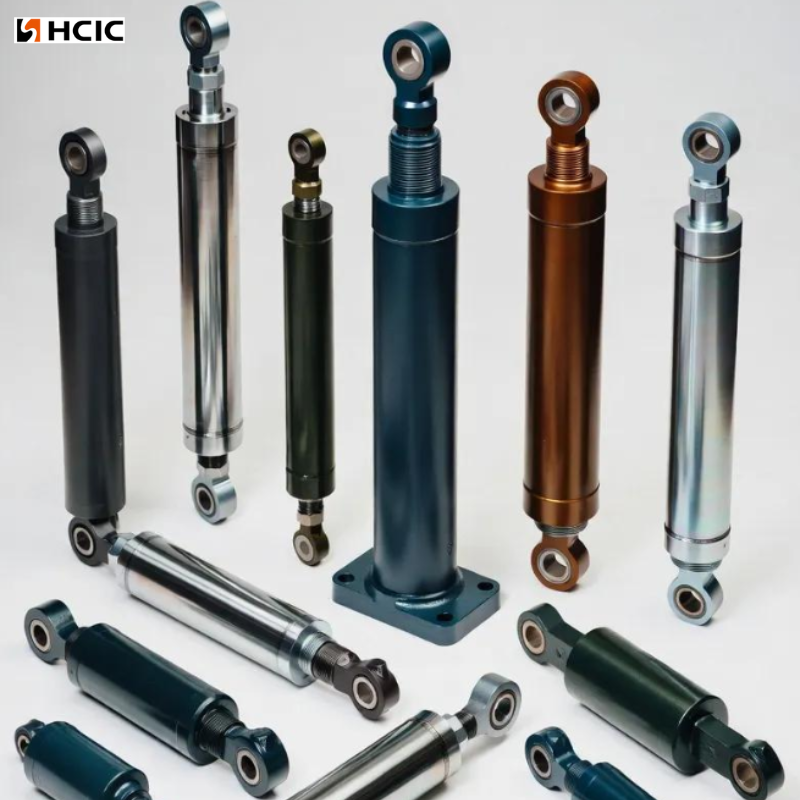

Vyrábíme speciální hydraulické válce pro všechny druhy sklízecích strojů, včetně kombajnů, kombajnů na kukuřici a rýži. Tyto komponenty přeměňují hydraulickou sílu na přímočarý pohyb a jsou dostatečně odolné, aby zvládly drsné pracovní podmínky na farmách. Převádí hydraulický tlak na lineární mechanickou sílu, která pohání kritické pohyblivé části harvestoru.

Na rozdíl od průmyslových válců pro všeobecné použití je navržen pro vysoké vibrace, silný prach, bláto, velké teplotní výkyvy a dlouhodobý nepřetržitý provoz na zemědělských polích. Základní vlastnosti: stabilní nízkorychlostní pohyb, silná odolnost proti nárazu, spolehlivé těsnění a dlouhá životnost.

1.2 Aplikační scénáře

Tento hydraulický válec je dokonale sladěn s běžnými modely harvestorů pro velké komerční farmy v Severní Americe, Evropě, Austrálii a jihovýchodní Asii, přičemž se přizpůsobuje místním velkoplošným mechanizovaným sklizňovým operacím:

Typické pozice:

• Zvedací válec hlavy:Používá se při sklizni obilí na rozsáhlých plochých farmách ve Spojených státech, Kanadě a Austrálii. Flexibilně upravuje výšku sečení tak, aby se přizpůsobila nerovnému terénu na poli a různé výšce růstu plodin, čímž se snižuje ztráta zrna při nepřetržité sklizni ve velkém měřítku.
• Seřizovací válec:Vhodné pro evropské scénáře sklizně pšenice a ječmene, optimalizuje úhel podávání plodin, aby se vyřešila blokáda krmení způsobená hustou výsadbou plodin v zámořské zemědělské půdě s vysokým výnosem.
• Vykládací válec zásobníku na obilí:Navrženo pro velkokapacitní kombajny používané na amerických farmách kukuřice a sóji, které podporují časté vysokorychlostní vykládání pro zlepšení celkové efektivity sklizně na velkoplošné zemědělské půdě.
• Válec pro nastavení mláticí mezery:Přizpůsobte se diverzifikované sklizni plodin v evropských oblastech se smíšenou výsadbou, upravte výmlat pro pšenici, rýži, kukuřici a sójové boby tak, aby vyhovovaly místním potřebám střídání více plodin.
• Vyrovnávací válec podvozku:Široce se používá na kopcovité zemědělské půdě v jižní Evropě a jihovýchodní Asii, udržuje kombajny stabilní na svažitých polích a zajišťuje normální provoz ve složitém zámořském terénu.

2. Parametry technické specifikace

2.1 Tabulka parametrů

3. Materiál a výrobní proces

3.1 Hlavní materiály

• Hlaveň válce: 27SiMn nebo 45# bezešvá ocelová trubka (GB/T 8713-2018). Vysoká pevnost v tahu, dobrá svařitelnost, tlaková odolnost do 40 MPa.
• Pístní tyč: 45Cr / 40Cr středně uhlíková legovaná ocel.
• oQuenched + tempered (HRC 28–34) pro houževnatost a odolnost proti nárazu.
• o Povrchová úprava tvrdým chromováním (25–30 μm), HV ≥800, antikorozní, odolná proti opotřebení, odolná vůči bahnu.
• Píst a vodicí pouzdro: Litina + tvárná litina, odolná proti opotřebení, dobře sedí s těsněním.
• Sada těsnění: Importovaná kompozitní těsnění: hlavní těsnění FKM + prachové těsnění HNBR + těsnicí kroužek z PTFE. Odolává vysoké teplotě, bahnité vodě a častému vratnému pohybu.

3.2 Klíčové procesy

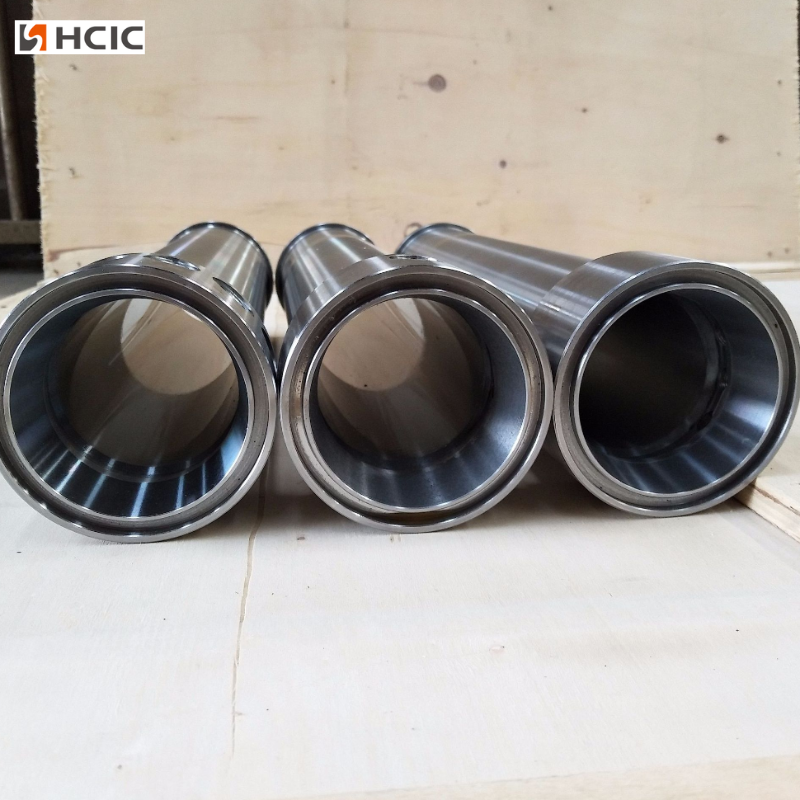

1. Vnitřní honování hlavně:Přesné honování na Ra ≤0,4 μm, zrcadlový povrch, nízké tření, žádný únik oleje, dlouhá životnost těsnění.

2. Broušení tyčí a tvrdé chromování:CNC broušení zajišťuje přímost ≤0,1 mm/m; automatická chromovací linka pro rovnoměrnou tloušťku a přilnavost.

3. Svařování:Plně penetrační svařování CO₂ na koncovkách a vidlicích; nedestruktivní testování (UT/MT) pro kritické svary.

4. Montáž a testování:

• Montáž v čistém prostoru, aby se zabránilo vnikání prachu
• 100% tlaková zkouška: 31,5 MPa udržovací tlak po dobu 3–5 minut, žádný únik, žádná trvalá deformace.

5. Povrchová úprava:Tryskání + dvousložková antikorozní barva, odolnost proti slané mlze ≥500 hodin, vhodné pro dlouhodobé venkovní použití na farmě.

4. Příklady průmyslových aplikací

Případ 1 – Kombajn na pšenici/rýži

• Válec: 50/25-250 mm dvojčinný pro zdvih záhlaví; 63/32-400 mm pro vyprazdňování zásobníku zrna.
• Pracovní podmínky: 12–14 hodin/den nepřetržitý provoz během sklizně; okolní teplota 35–40 ℃, silný prach, příležitostně kalná voda.
• Výkon: Stabilní zvedání, žádné uvíznutí; míra úniku <0,5 % za 1 000 hodin; účinně snižuje ztráty na sklizni na ≤ 2 %.

Případ 2 – Sklízeč kukuřice

• Válec: 63/32-320 mm pro zvedání adaptéru; 50/25-200 mm pro vykládací mechanismus ucha.
• Pracovní podmínky: Časté nárazy, vysoké vibrace, prašné zbytky kukuřičných stonků, teplota až -15 ℃ na začátku jara.
• Výkon: Odolává rázovému zatížení 2–3× jmenovitému tlaku; výkon při nízkém startu dobrý; životnost dosahuje 3 500–4 500 hodin při běžné údržbě.

Případ 3 – Small Hillside Harvester

• Válec: 40/20-150 mm kompaktní dvojčinný válec pro vyrovnávání nástavby a ovládání adaptéru.
• Provozní stav: Úzké pole, časté otáčení, blátivé cesty, celoročně vysoká vlhkost.
• Výkon: Kompaktní velikost, flexibilní akce; dobré utěsnění ve vlhkém/bahnitém prostředí; snadná údržba na místě.

5. Nejčastější dotazy

（1） Otázka: Je tento hydraulický válec vhodný pro všechny značky harvestorů?

A: Standardní modely se hodí pro většinu běžných harvestorů. Podporujeme také přizpůsobené velikosti a instalační rozměry pro speciální zařízení.

（2） Otázka: Jak dlouhá je životnost při normálním používání?

Odpověď: Za standardních pracovních podmínek může běžná životnost dosáhnout více než 2000 pracovních hodin. Pravidelná výměna oleje a čištění může dále prodloužit jeho životnost.

（3）O: Co mám dělat, pokud během používání dojde k úniku oleje?

Odpověď: Únik oleje je většinou způsoben stárnutím nebo poškozením těsnicích kroužků. Stačí vyměnit odpovídající těsnící sadu, není třeba měnit celý válec.

（4）O: Může to fungovat normálně v zimě s nízkou teplotou?

A: Ano. Výrobek je testován na odolnost vůči nízkým teplotám do -20℃. Pro lepší výkon se v chladných oblastech doporučuje používat nízkoteplotní hydraulický olej.
