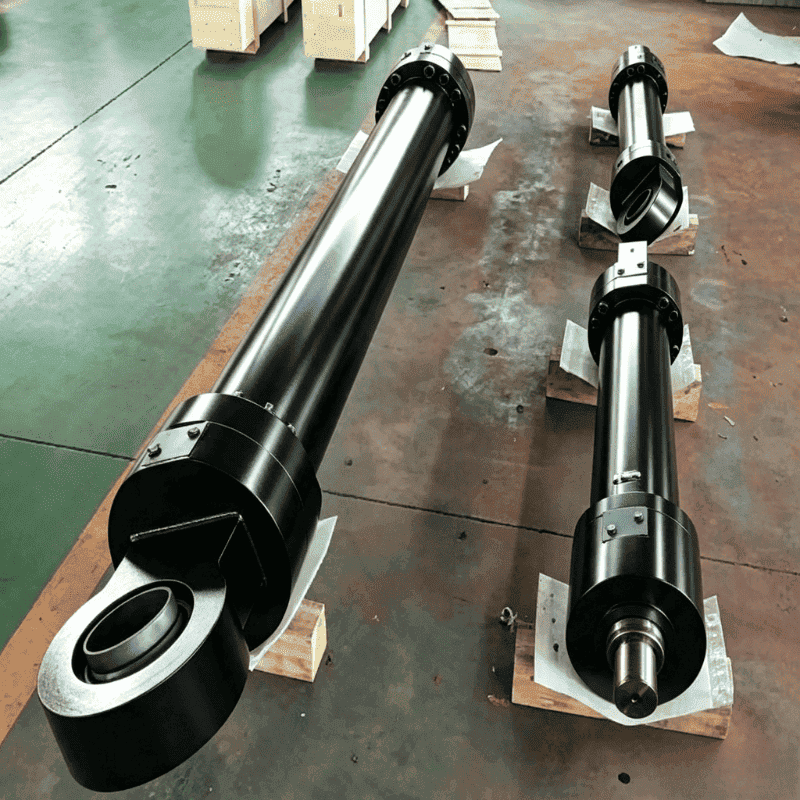

Hydraulický válec pro jednotku čerpání paprsku

Hydraulický válec pro paprskovou čerpací jednotku funguje jako lineární pohon uvnitř hydraulického čerpacího systému pro zařízení na těžbu ropy. Válec převádí hydraulický tlak na řízený lineární pohyb. Tento pohyb nahrazuje nebo doplňuje mechanické působení používané v konvenčních zařízeních pro čerpání paprsků.

Smyslem je kompaktní výkon. Hydraulický čerpací systém může umístit akční člen, řídicí obvod a zdroj energie do menšího uspořádání než tradiční mechanismus čerpání paprsku. Může také regulovat pohyb pomocí hydraulického tlaku a průtoku namísto spoléhání se na jeden pevný mechanický pohyb.

Pro kupujícího na ropných polích otázka produktu nezní jednoduše „jak velkou sílu vyvíjí válec? Skutečné otázky jsou praktičtější: Dokáže válec odpovídat cyklu čerpání? Může hydraulický okruh ovládat svou rychlost? Dokáže těsnicí systém zvládnout vybranou kapalinu a venkovní podmínky? Může dodavatel změnit rozměry nebo způsob ovládání, když uspořádání staveniště není standardní?

HCIC staví tento produkt jako přizpůsobitelný hydraulický válec pro čerpání oleje pro hydraulické čerpací systémy specifické pro daný projekt.

---

I. Technický rozsah

Katalog HCIC představuje hydraulický válec pro čerpání oleje jako součást speciálního hydraulického řešení. Přesný válec je konfigurován kolem čerpacího systému spíše než vybrán z jedné univerzální velikosti.

Katalog konkrétně identifikuje průtok, tlak, médium, rozměry a způsoby ovládání jako položky přizpůsobení. Toto jsou hodnoty, které by měl technický tým poskytnout před cenovou nabídkou.

---

II. Proč je hydraulické ovládání vhodné pro zařízení na čerpání oleje

2.1 Kompaktní instalace

Konvenční uspořádání paprsku využívá k přenosu pohybu mechanickou strukturu. Hydraulické uspořádání může umístit pohonnou jednotku a pohon tam, kde to uspořádání zařízení umožňuje. Hydraulický válec pro jednotku čerpání paprsku potřebuje pouze správné montážní body, hydraulické spoje a pracovní vůli.

To je důležité u projektů modernizace. Stávající zařízení vrtu jen zřídka poskytuje inženýrovi zcela otevřené uspořádání. Zakázkový hydraulický válec pro čerpání oleje může být navržen kolem dostupného prostoru místo toho, aby se celá instalace řídila standardním rámem.

2.2 Řízený pohyb

Hydraulický pohyb je řízen průtokem a tlakem. Průtok ovlivňuje rychlost pohonu. Tlak určuje sílu, kterou má válec k dispozici, a nastavení ochrany pro okruh. Toto oddělení poskytuje konstruktérovi systému větší kontrolu nad čerpacím cyklem než pevný mechanický pohon.

Obsluze také poskytuje praktický způsob, jak přizpůsobit stroj různým provozním podmínkám. Jakékoli nastavení musí stále zůstat ve schválených mezích tlaku, průtoku a teploty celého systému.

2.3 Spotřeba energie

Katalog HCIC identifikuje vysokou energetickou účinnost jako výhodu hydraulických čerpacích systémů. Užitečnou technickou otázkou je, odkud tato účinnost pochází: musí být sladěné čerpadlo, uspořádání ventilů, velikost pohonu a strategie řízení. Předimenzované čerpadlo nebo špatně vyladěné nastavení odlehčení plýtvá energií jako teplo.

Z tohoto důvodu se HCIC před potvrzením konfigurace válce zeptá na projektovaný průtok a tlak. Válec nelze vybrat nezávisle na hydraulickém zdroji.

---

III. Designové detaily, které vyžadují pozornost

3.1 Vrtání a síla válce

Síla válce je určena hydraulickým tlakem působícím na plochu pístu. Větší vrtání poskytuje větší sílu při stejném tlaku, ale také vyžaduje více hydraulického oleje na jednotku zdvihu. To mění požadavky na průtok čerpadla a rychlost cyklu.

Správný vývrt je tedy rozhodnutím systému. Musí být zkontrolováno s ohledem na požadované zatížení, dostupnou kapacitu čerpadla, cílovou dobu cyklu a montážní prostor.

3.2 Cyklus zdvihu a čerpání

Zdvih je lineární vzdálenost, kterou píst urazí. V aplikaci čerpání oleje je zdvih přímo spojen s požadovaným pohybem čerpacího mechanismu. Příliš malý zdvih omezuje mechanický výkon. Příliš velký zdvih zvyšuje objem oleje, délku instalace a spotřebu energie.

Výkres válce by měl specifikovat zasunutou délku, vysunutou délku, vzdálenost od středu kolíku, styl montáže a umístění portu. Tyto rozměry brání tomu, aby byl válec hydraulicky správný, ale fyzicky nemožný k instalaci.

3.3 Těsnění a hydraulické médium

Katalog umožňuje přizpůsobení hydraulického média. Tento požadavek by nikdy neměl být považován za nepodstatný detail. Materiál těsnění, teplotní rozsah, kompatibilita kapalin a kontrola znečištění – to vše ovlivňuje životnost válce.

Kupující by měl poskytnout vybraný typ kapaliny, provozní teplotu, očekávanou úroveň znečištění a interval údržby. HCIC pak může zkontrolovat balení těsnění a povrchovou úpravu pro skutečný systém.

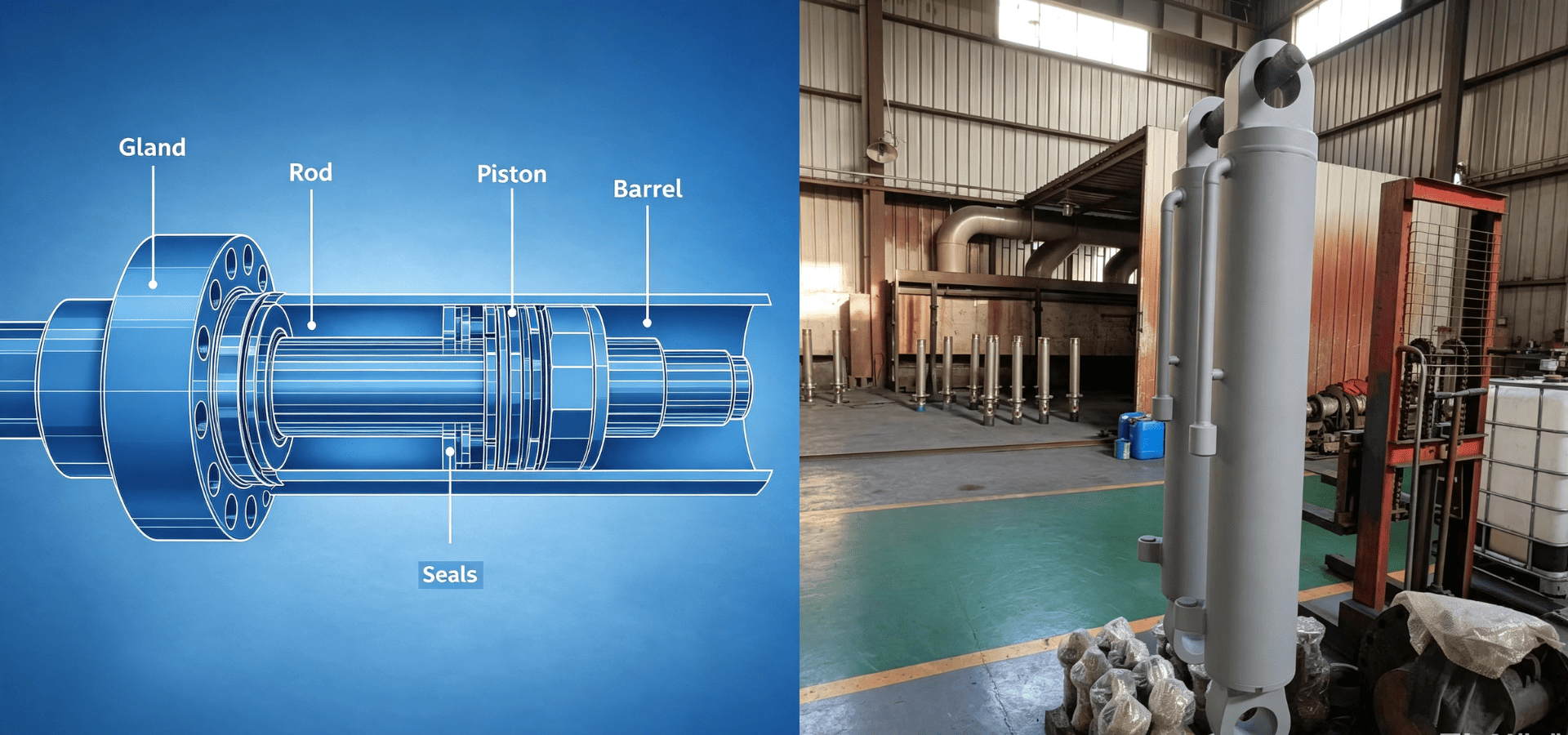

3.4 Povrch tyče a hlavně

Tyč je vystavena vnějšímu prostředí a při každém cyklu prochází těsněním tyče. Vývrt hlavně vede píst a nese tlakové zatížení. Stav povrchu, přímost a rozměrová tolerance ovlivňují tření, netěsnost a životnost.

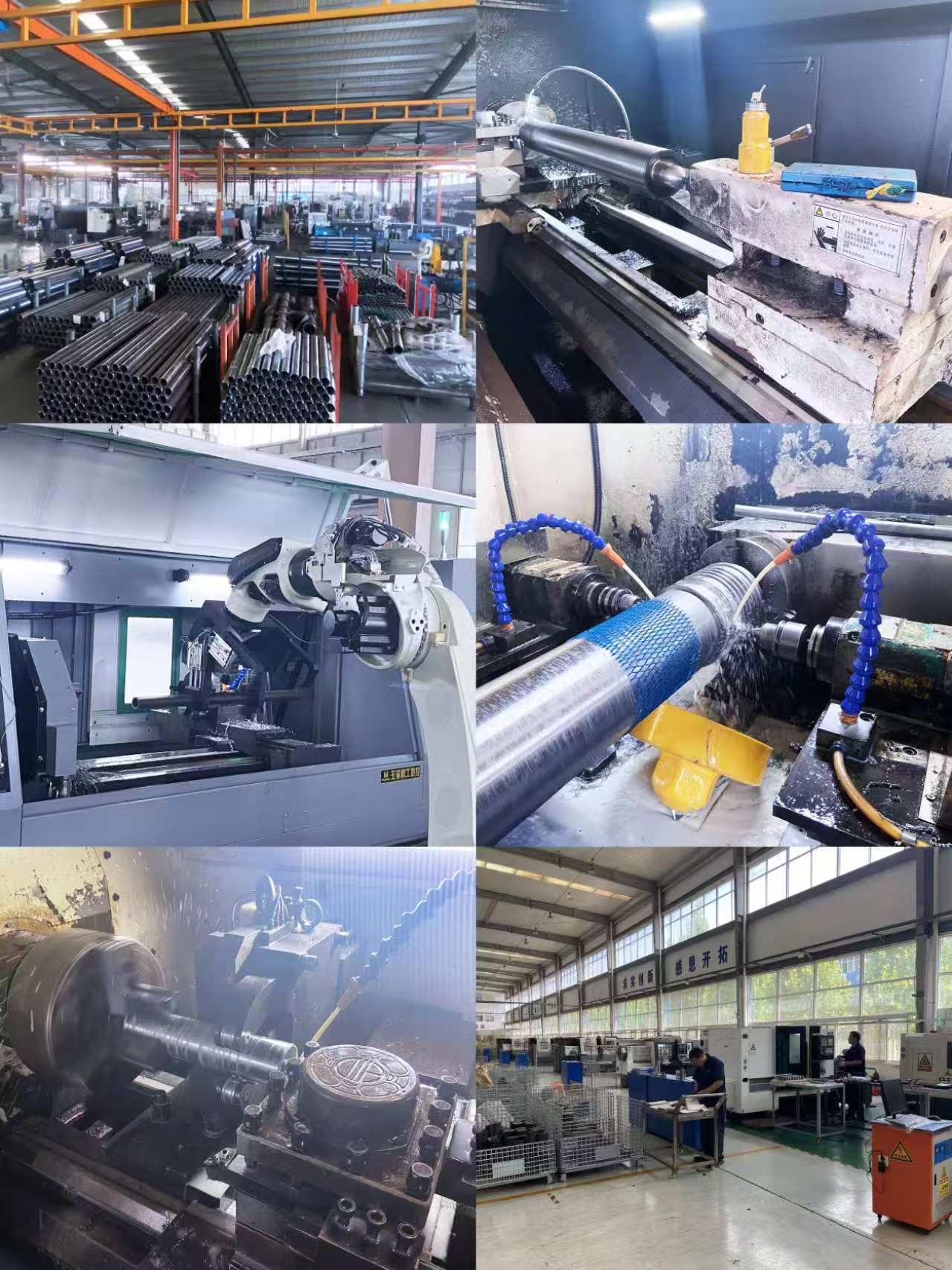

Výrobní možnosti HCIC zahrnují konstrukci, testování a výrobu válců. U speciálního hydraulického válce pro čerpání oleje by měly být konečné požadavky na povrch a rozměry uvedeny na schváleném výkresu, nikoli na předpokladu.

---

IV. Podmínky aplikace

Tento výrobek je určen pro hydraulické čerpací systémy používané v zařízeních na těžbu ropy. Typické podmínky projektu mohou zahrnovat:

• Pevné nebo semimobilní instalace ropných polí
• Retrofit projekty, kde stávající mechanické uspořádání omezuje prostor
• Čerpací zařízení vyžadující nastavitelný hydraulický pohyb
• Systémy, kde musí být v okolí místa specifikován průtok, tlak, kapalina a způsob řízení
• Projekty na ropných polích, které vyžadují vlastní pohon namísto standardního válce

Konečný návrh musí být potvrzen ze skutečného pracovního cyklu vrtu. Viskozita oleje, okolní teplota, frekvence zdvihů, kolísání zatížení a znečištění mohou změnit správnou specifikaci.

---

V. Informace o kupujícím požadované pro cenovou nabídku

S dotazem zašlete tyto údaje:

1. Požadovaná tlaková a tažná síla
2. Pracovní tlak a maximální tlak
3. Požadovaný zdvih a zasunutá délka
4. Rychlost cyklu nebo požadovaný průtok
5. Hydraulické médium
6. Rozsah provozních teplot
7. Typ montáže a rozměry čepů
8. Závit portu, poloha portu a směr hadice
9. Dostupný instalační prostor
10. Výkresy nebo fotografie stávajícího pohonu

Kompletní datový list zkracuje dobu nabídky a zabraňuje nákladnému přepracování po zahájení výroby.

---

VI. FAQ

---

VII. O HCIC

HCIC vyrábí hydraulické produkty od roku 1998. Společnost se zaměřuje na hydraulické válce a pohonné jednotky a poskytuje vlastní návrh, testování a výrobu hydraulických řešení na míru.

U projektů na ropných polích není užitečnou výhodou obecný katalogový příslib. Je to schopnost diskutovat o pohonu společně s hydraulickým systémem: rozměry, tlak, průtok, médium a způsob ovládání jsou přezkoumány jako jeden technický balíček.

---

VIII. Kontakt

David Song — Exportní oddělení

- WhatsApp / Tel: +86 153 7619 8599

- E-mail: davidsong@mail.huachen.cc

- Webové stránky: http://jnhcic.com/

Odešlete data čerpacího systému a stávající výkres válce. HCIC může žádost přezkoumat a připravit nabídku pro konkrétní projekt.
