Popis výrobku

Dvojčinná hydraulická pohonná jednotka HCPGD pro sklápěcí návěsy. Katalog specifikuje průtok 1,2 GPM, nádrž o objemu 6 galonů, jmenovitý tlak 3 000 PSI a porty SAE #6. Jeho solenoidem ovládané 4cestné, 3polohové uspořádání ventilů je určeno pro hydraulické okruhy, které vyžadují poháněný pohyb v obou směrech.

Pro výrobce přívěsů nebo tým údržby vozového parku není důležitým bodem pouze velikost motoru a nádrže. HPU musí odpovídat válci, dostupnému elektrickému napájení, hydraulickému oleji, uspořádání hadice a požadovanému pohybu. Tento článek vysvětluje, co znamená specifikace HCPGD a jaké informace by měly být potvrzeny před objednávkou.

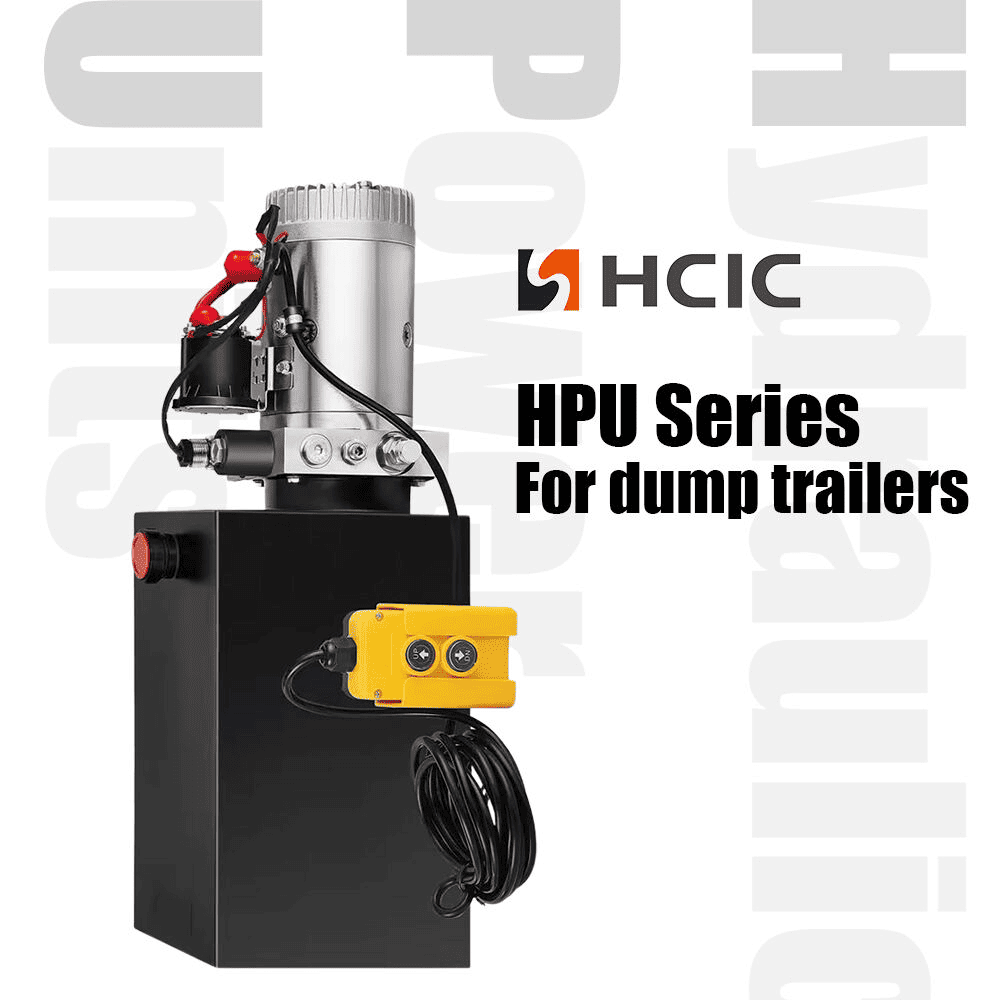

power unit

I. Co dělá HCPGD Hydraulická pohonná jednotka

Hydraulická pohonná jednotka přeměňuje elektrickou energii na hydraulický průtok a tlak. Čerpadlo posílá olej na zvolenou stranu dvojčinného válce. Když ventil změní polohu, okruh obrátí tok oleje, takže válec se může vysouvat a zatahovat pod hydraulickým výkonem.

Dvojčinná hydraulická pohonná jednotka HCPGD je proto vhodná pro konstrukci sklápěcího návěsu, která vyžaduje funkci poháněného vysunutí a funkci elektrického zatažení. Přesný pohyb stále závisí na objemu válce, zatížení, nastavení odlehčení, velikosti hadice a ovládacím okruhu. HPU by měla být vybrána jako součást kompletního hydraulického systému spíše než jako izolovaná součást.

II. Katalogová specifikace pro HCPGD

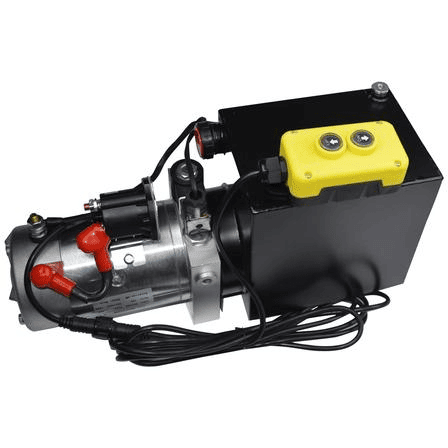

hydraulic power unit

Položka	Katalogová specifikace
Model	HCPGD
Typ produktu	Dvojčinná hydraulická pohonná jednotka
Aplikace uvedená v katalogu	Skládkový přívěs
Průtok	1,2 GPM
Velikost portu	SAE #6
Velikost nádrže	6 gal
Tlak	3000 PSI
Ventilování	Solenoid ovládaný; 4-cestný, 3-polohový

Toto jsou hodnoty HCPGD publikované v katalogu HCIC-2026. Katalog neuvádí kompletní proud motoru, kapacitu baterie, pracovní cyklus, nastavení pojistného ventilu nebo schéma zapojení regulátoru pro tento model. Tyto podrobnosti by měly být potvrzeny podle požadavků projektu před schválením výroby.

III. Logika ventilů a obvodů

4cestný, 3polohový ventil dává pohonné jednotce strukturu směrového řízení pro dvojčinný hydraulický pohon. Jeden pracovní port může nasměrovat olej k prodloužení válce, zatímco druhý vrací olej do nádrže. V opačném příkazu se cesta toku obrátí.

Středová poloha je konstrukční detail, který musí být potvrzen s konečnou specifikací okruhu a ventilu. Ovlivňuje, jak se akční člen chová, když je uvolněn elektrický povel. Výrobce přívěsu by neměl předpokládat středový stav bez přezkoumání hydraulického schématu, požadavků na řízení zatížení a způsobu bezpečného spouštění.

Připojení portu SAE #6 je také třeba zkontrolovat podle vybrané hadice, adaptéru a standardu fitinku. Správná identifikace závitu a postup utěsnění jsou důležité, protože malá netěsnost spoje může zavádět vzduch, ztrácet olej a způsobit nekonzistentnost pohybu přívěsu.

IV. Proč záleží na 6galonovém tanku

HCPGD je uveden s 6galonovou nádrží. Objem nádrže poskytuje místo pro vracení oleje a pomáhá systému řídit objem oleje požadovaný válcem. Požadovaná velikost nádrže není určena pouze vrtáním válce. Závisí také na zdvihu válce, objemu tyče, uspořádání okruhu, objemu hadice, hladině oleje, dostupném instalačním prostoru a provozním cyklu.

Nádrž by měla být namontována bezpečně a umístěna tak, aby sací potrubí, zpětná cesta a servisní přístup zůstaly praktické. Před objednáním by měl instalační technik potvrdit skutečné rozměry nádrže, montážní orientaci, uspořádání plnicího a odvzdušňovacího otvoru a použitelnou hladinu oleje pomocí HCIC.

V. Průtok, tlak a skutečná provozní rychlost

Katalog uvádí 1,2 GPM pro HCPGD a 3 000 PSI pro specifikaci tlaku. Tyto hodnoty by se neměly převádět přímo na garantovanou dobu zdvihu přívěsu nebo nosnost. Skutečná rychlost závisí na objemu válce a zatížení. Skutečný pracovní tlak závisí na požadované síle, mechanické geometrii, tření, omezení a odlehčovací ochraně.

Jednoduchá první kontrola spočívá v porovnání požadovaného objemu válce s dostupným průtokem. Větší válec potřebuje více oleje k dokončení stejného zdvihu, takže jeho pohyb bude normálně trvat déle při stejném průtoku. Projektant systému by měl také vzít v úvahu zpětný tok ze strany tyče dvojčinného válce, délku hadice a teplotně závislou viskozitu hydraulického oleje.

Katalogová hodnota 3 000 PSI je limitem návrhu systému, který je třeba zkontrolovat vůči válci, hadicím, armaturám a ovládacím komponentám. Nemělo by to být považováno za příslib, že každý přívěs bude nepřetržitě pracovat při tomto tlaku.

VI. Montážní body pro sklápěcí přívěs

Před montáží dvojčinné hydraulické pohonné jednotky HCPGD ověřte následující body:

1. Kompatibilita válce:Ověřte, zda je připojený pohon dvojčinný a zda jsou oba porty správně identifikovány.

2. Elektrické napájení:Potvrďte napětí, požadavek na proud, ochranu pojistkou, velikost kabelu a kompatibilitu ovládacího spínače.

3. Hydraulické spoje:Spojte porty SAE #6 se správnými hadicemi a adaptéry. Udržujte sací a vratné cesty čisté.

4. Poloha nádrže:Ponechejte dostatek prostoru pro plnění, kontrolu, čištění a budoucí servis.

5. Ochrana proti tlaku:Potvrďte uspořádání pojistného ventilu a bezpečný tlak pro celý okruh.

6. Ovládání zátěže:Zkontrolujte, jak je vyklápěcí těleso drženo a spuštěno, pokud dojde k přerušení elektrického napájení.

7. Odvod vzduchu:Naplňte schválený olej, odvzdušněte okruh podle návrhu systému a po několika kontrolovaných cyklech zkontrolujte hladinu v nádrži.

HCIC by měl před schválením konečné konfigurace obdržet uspořádání přívěsu, údaje o válci, požadované napájecí napětí a hydraulické schéma.

VII. Časté chyby při výběru

Výběr pouze PSI

Tlak neurčuje celkový výkon systému. Síla válce, mechanická páka a požadavek na průtok musí být zvažovány společně.

Zacházení s průtokem jako s nosností

Hodnota 1,2 GPM se vztahuje k průtoku oleje, nikoli přímo k hmotnosti, kterou může přívěs zvednout. Nosnost závisí na konstrukci válce a přívěsu a také na hydraulickém okruhu.

Ignorování zpětné strany

Dvojčinný systém vyžaduje správné vedení na obou stranách pohonu. Nesprávná identifikace hadice může způsobit, že se válec posune nesprávným směrem nebo se nezasune, jak bylo zamýšleno.

Ponechání funkce středu ventilu nedefinované

4cestný 3polohový ventil musí být přizpůsoben požadovanému neutrálnímu chování a bezpečnému uspořádání spouštění.

VIII. Informace o dotazech na OEM a výměnu

Pro cenovou nabídku HCPGD dvojčinné hydraulické pohonné jednotky uveďte:

Typ přívěsu a zamýšlené použití

Vrtání válce, průměr tyče a zdvih
Požadované chování při roztahování a zatahování
Elektrické napětí a dostupný proud
Cílová doba cyklu, je-li specifikována
Typ hydraulického oleje nebo stávající systémový olej
Hadice a šroubení standard
Montážní prostor a směr montáže
Způsob ovládání a požadavky na dálkové ovládání
Požadované množství a místo určení

Tyto informace umožňují, aby byla konfigurace HPU porovnána s celým systémem návěsu, nikoli pouze z jednoho čísla.

IX. Často kladené otázky

Je HCPGD jednočinný nebo dvojčinný?

Katalog HCIC-2026 uvádí HCPGD jako dvojčinnou hydraulickou pohonnou jednotku.

Jaký průtok je uveden pro HCPGD?

Katalog uvádí průtok 1,2 GPM.

Jakou velikost nádrže používá HCPGD?

V katalogu je uvedena nádrž o objemu 6 galonů.

Jaká je specifikovaná velikost portu?

Katalog uvádí velikost portu SAE #6.

Potvrzuje katalog všechny elektrické detaily?

Ne. Tabulka modelu neuvádí úplný proud motoru, schéma zapojení nebo specifikaci pracovního cyklu. Tyto body by měly být potvrzeny pro zamýšlený přívěs.

X. Požádejte o přezkoumání konfigurace HCPGD

Dvojčinná hydraulická pohonná jednotka HCPGD je definovaná varianta HPU sklápěcího návěsu s katalogovými údaji o průtoku, nádrži, tlaku a ventilech. Pro spolehlivou cenovou nabídku zašlete HCIC specifikaci válce, elektrické napájení, hydraulické schéma a instalační omezení.

HCIC pak může zkontrolovat, zda konfigurace HCPGD odpovídá kompletní aplikaci, a identifikovat jakékoli podrobnosti specifické pro projekt, které vyžadují potvrzení před výrobou.

XI .O HCIC

Jinan Huachen Industrial Co., Ltd. byla založena v roce 1998. Katalog HCIC-2026 popisuje společnost jako výrobce hydraulických produktů zaměřených na hydraulické válce a pohonné jednotky pro průmyslová odvětví včetně dopravních zařízení, stavebních strojů a dalších průmyslových aplikací.
