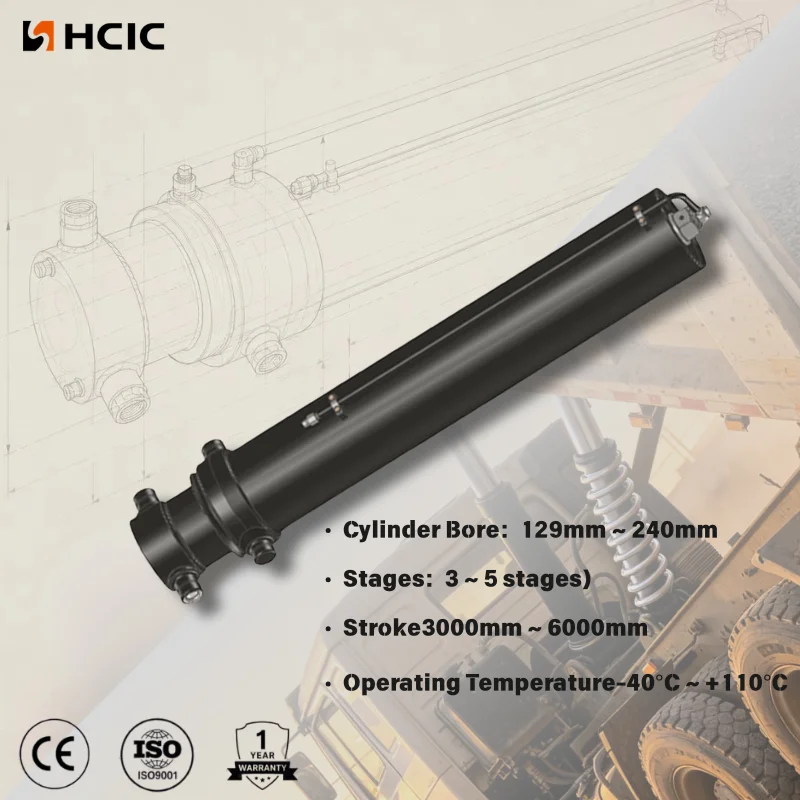

Hydraulický válec předního sklápění

FE-4TG-E169*4280 je čtyřstupňový hydraulický válec předního sklápění uvedený v katalogu hydraulického sklápění HCIC pro aplikaci s kapacitou sklápění 49 tun. Jeho teleskopická konstrukce kombinuje dlouhý pracovní rozsah s kratším uzavřeným balením, než by normálně vyžadoval jednostupňový válec.

Model je určen pro konstrukci systému sklápěcího nákladního vozidla s předním sklápěním, kde je třeba společně posuzovat délku válce, montážní geometrii a zatížení vozidla. Katalog poskytuje hlavní pořadí vrtání, tlak, instalační rozměry a uzavřenou délku potřebnou pro úvodní technickou diskusi.

---

I. Specifikace produktu

Výše uvedené hodnoty jsou přepsány z tabulky válce předního sklápění FE/FC v dodaném katalogu HCIC-2026. Referenční hodnota vyklápěcí kapacity je katalogová hodnota aplikace, není zárukou pro každou konfiguraci nákladního vozidla.

---

II. Čtyřstupňová teleskopická konstrukce

FE-4TG-E169*4280 používá čtyři vnořené stupně. Sekvence vrtání se snižuje ze 169 mm na 115 mm, jak se stupně prodlužují. Toto uspořádání umožňuje válci poskytovat dlouhý zvedací pohyb při zachování uzavřené instalační délky 1 345 mm.

Během cyklu předního sklápění působí hydraulický tlak na aktivní plochu stolku. Jak se mění pořadí stupňů, mění se také dostupná zvedací síla a rychlost pohybu. Z tohoto důvodu by se válec neměl vybírat pouze podle největšího vrtání nebo podle jmenovitého objemu vozíku. Hmotnost nástavby, užitečné zatížení, poloha závěsů, montážní body a hydraulický okruh ovlivňují konečný výsledek systému.

---

III. Na instalačních rozměrech záleží

V katalogu jsou uvedeny rozměry A, B, C, D a delta pro FE-4TG-E169*4280. Tyto rozměry by měly být porovnány s přední montážní konzolou vozíku, uspořádáním čepů, světlostí rámu a uzavřenou polohou nástavby.

Uzavřená délka 1 345 mm je zvláště důležitá při instalaci válce mezi podvozek a přední sklápěcí korbu. Kupující by také měli zkontrolovat zcela vysunutou dráhu, úhel válce na začátku zvedání a vůli kolem každého montážního bodu. Rozměrově podobný válec může být stále nevhodný, pokud se jeho středy čepů nebo geometrie konzoly liší.

---

IV. Kontrola tlaku a aplikace

V katalogu je pro tento model uveden pracovní tlak 16 MPa a referenční nosnost 49 tun. Tyto údaje je třeba zkontrolovat spolu s nastavením čerpadla, ochranou ventilů, průtokem hydraulického oleje a konstrukcí nákladního vozidla. Nemělo by se s nimi zacházet jako se samostatným schválením užitečného zatížení.

Před výběrem FE-4TG-E169*4280 by si měl kupující ověřit, zda 49tunová reference odpovídá skutečnému vozidlu a sklápěcí nástavbě. Kompletní systém vyžaduje kompatibilní držáky, čepy, hydraulická vedení a řídicí obvod navržený pro zamýšlené zatížení a pohyb.

---

V. Informace o kontrole a výměně

V případě dotazu na výměnu zašlete původní identifikaci válce, fotografie montážních bodů, uzavřené a rozšířené míry, rozměry čepů, informace o olejových otvorech a podrobnosti o použití nákladního vozidla. Pokud je stará jednotka poškozena, fotografie tyče, kloubů stolku a montážních oček pomohou oddělit problém válce od problému s držákem nebo vyrovnáním.

Následující informace jsou užitečné pro nabídku OEM:

• Značka, model a zamýšlený rozsah nákladu
• Rozměry korby předního sklápění
• Uzavřená instalační délka a dostupná vůle
• Průměr montážního kolíku a středové polohy
• Hydraulický tlak a průtok čerpadla
• Uspořádání hadice a portu
• Požadované množství a stav výměny

---

VI. Závěr

FE-4TG-E169*4280 je specifický čtyřstupňový hydraulický válec předního sklápění se sekvencí vrtání 169/158/136/115 mm, katalogovým tlakem 16 MPa a uzavřenou délkou 1 345 mm. Jeho vhodnost závisí na kompletním systému sklápěčů, nikoli pouze na čísle modelu. Odešlete montážní výkres a hydraulická data do HCIC k posouzení specifického projektu.

---

VII. O HCIC

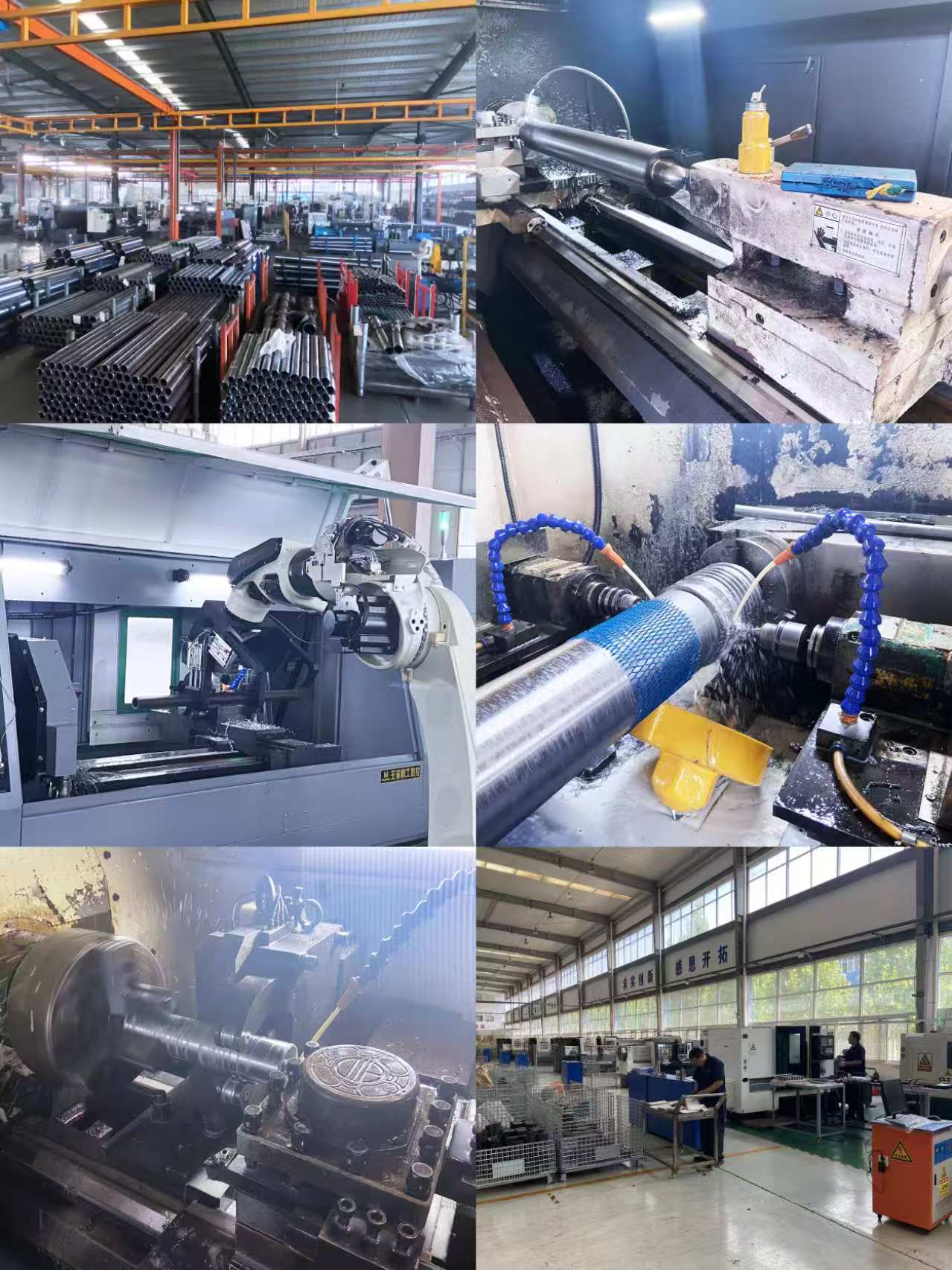

HCIC vyvíjí a vyrábí hydraulické válce a pohonné jednotky pro vozidla a průmyslové aplikace. HCIC podporuje dotazy na OEM a výměnu pomocí zákaznických výkresů, měření a aplikačních požadavků jako základu pro technickou kontrolu.
