H-001-7057 je odpružený válec s předním ramenem nakladače pro popelářské vozy H Half Pack s vrtáním 4,5 palce, 2,5palcovou tyčí a zdvihem 41,5 palce.
Application:
H Válec ramene předního nakladače v polovičním baleníBore:
4,5 palceRod:
2,5 palceStroke:

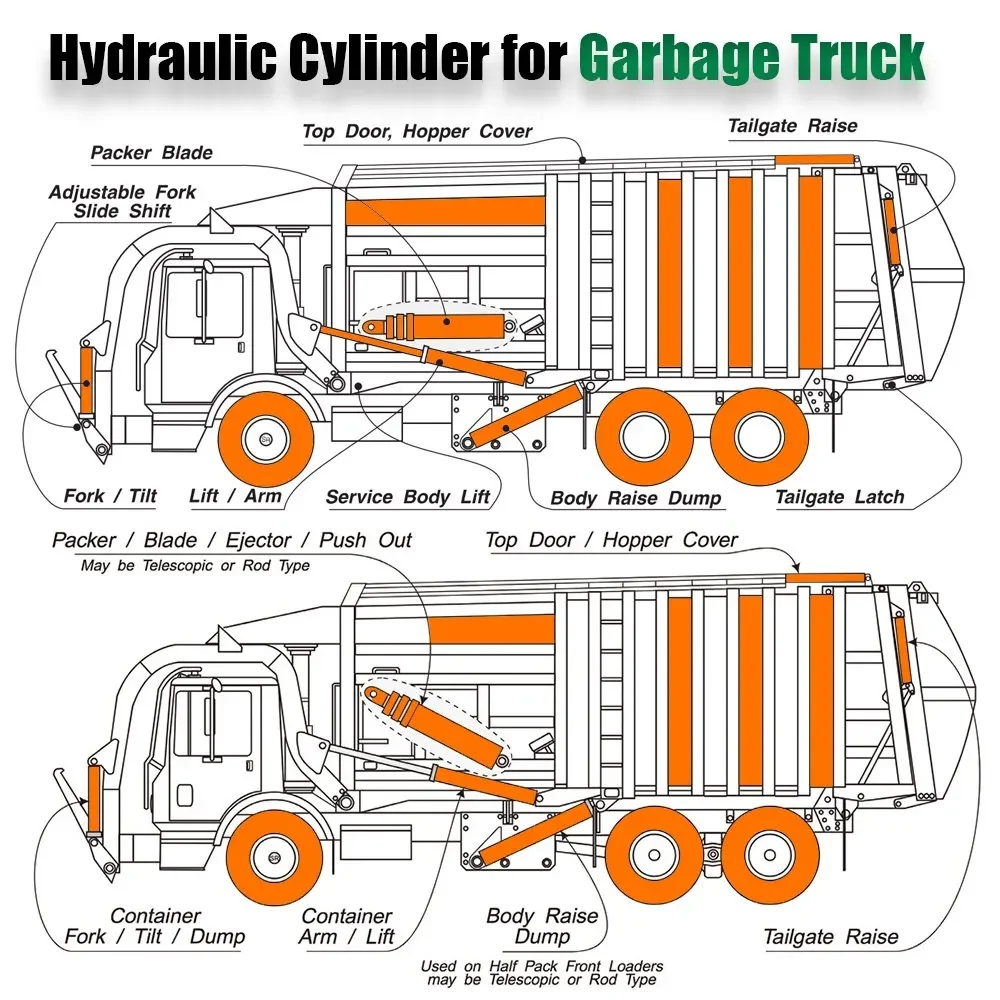

41,5 palceVálec ramene předního nakladače nefunguje v tichém kontrolovaném prostředí. Pomáhá přesunout kontejner z úrovně země, přes zvedací oblouk a přes korbu nákladního automobilu. Válec vidí každý den opakované spuštění, zastavení, změnu polohy zatížení a venkovní znečištění.
Proto musí být válec vybrán podle geometrie ramene a použití nástavby nákladního automobilu – nikoli pouze podle velikosti vrtání.
HCIC H-001-7057 je uveden pro použití válce s ramenem předního nakladače H Half Pack. Katalog jej identifikuje jako odpružený válec s vrtáním 4,5 palce, 2,5palcovou tyčí a zdvihem 41,5 palce.
| Parametr | Katalogová hodnota |
|---|---|
| Model | H-001-7057 |
| Aplikace | H Válec ramene předního nakladače v polovičním balení |
| Otvor | 4,5 palce |
| Tyč | 2,5 palce |
| Mrtvice | 41,5 palce |
| Poznámka ke katalogu | Polstrovaný |
Zdroj: katalog HCIC-2026, soubor PDF strana 9, tištěný katalog strana 15. Stejný model a rozměry jsou také uvedeny na produktové stránce HCIC pro válec výložníku čelního nakladače.
V poslední části zdvihu válce se může náraz prodražit. Pokud píst dosáhne konce dráhy příliš agresivně, tlumič se dostane do koncového uzávěru, montážních ok, čepů a konstrukce nakladače.
Tlumení konce zdvihu zpomaluje píst na konci jeho pohybu místo toho, aby umožnilo náhlé zastavení. Nenahrazuje správné seřízení ventilu, vyrovnání ramen ani bezpečnou provozní praxi. Je to jedna část systému navržená tak, aby zvládala opakované cykly s menšími mechanickými rázy.
U čelního nakladače pracujícího na běžné trase je tento detail důležitý. Válec, který vypadá správně na papíře, může být stále špatnou volbou, pokud jeho zdvih, montážní délka nebo uspořádání polštáře neodpovídají původnímu pohybu ramene.
Tento model je praktickým kandidátem pro kupující, kteří si prohlížejí aplikaci ramene předního nakladače H Half Pack, včetně:
Důležité je slovo „kandidát“. Konečná montáž stále závisí na uspořádání čepů, montážní šířce, zasunuté délce, konfiguraci portu a původním hydraulickém okruhu.
Pokud je válec používán jako náhradní, zašlete více než číslo modelu. Následující informace vám pomohou vyhnout se nákladnému nesouladu:
Pokud je původní válec stále k dispozici, změřte jej před demontáží upevňovacích bodů. Fotografie válce nainstalovaného na rameni je užitečná, protože ukazuje skutečný pracovní úhel a blízkou vůli.
HCIC může zkontrolovat H-001-7057 podle výkresu zákazníka, vzorku nebo stávajících detailů instalace. Recenze by se měla týkat kompletní dráhy pohybu, nejen 4,5palcového vrtání a 41,5palcového zdvihu.
Pro zahraničního kupujícího nejrychlejší dotaz obvykle zahrnuje referenci modelu, požadované množství, instalační fotografie, informace o portu a jakýkoli známý provozní tlak. To dává technickému týmu něco praktického, co je třeba zkontrolovat před projednáním nabídky výroby.
Ne. Katalog HCIC spojuje tento model s aplikací ramene předního nakladače H Half Pack. Montáž by měla být potvrzena s ohledem na karoserii a montážní rozměry.
To znamená, že katalog identifikuje válec jako polstrovaný. V hydraulickém válci se tlumení konce zdvihu používá ke snížení nárazu pístu na konci dráhy. Konečné nastavení polštáře musí odpovídat designu zařízení.
Změna kteréhokoli z těchto rozměrů změní sílu, dráhu nebo geometrii ramene. Berte to jako technický přehled, ne jako jednoduchou náhradu.
Pošlete model, aplikaci, množství, montážní míry, fotografie, detaily portu a originální výkres nebo číslo dílu, pokud je k dispozici.
