4TG-E130x1307 je čtyřstupňový teleskopický hydraulický válec podvozku sklápěcího přívěsu se zdvihem 1 307 mm, maximálním pracovním tlakem 180 bar a rozsahem sklápění podle katalogu 15–25 tun.
Number of stages:
4 etapyStroke:
1 307 mmMass:
58 kgWorking volume:
13,7 l4TG-E130x1307 je čtyřstupňový sklápěcí podvozkový teleskopický hydraulický válec uvedený v katalogu HCIC-2026. Je součástí řady lehkých podvozků pro přívěsy s bočním a třístranným sklápěním, kde se dlouhý zdvih musí vejít pod karoserii a podvozek.
Model poskytuje definovaný výchozí bod pro revizi OEM nebo náhradního válce: čtyři stupně, zdvih 1 307 mm, maximální pracovní tlak 180 barů a katalogový rozsah vyklápěcí kapacity 15–25 tun. Před zakoupením by měl být válec přizpůsoben kompletní konstrukci přívěsu, hydraulickému okruhu a montážnímu uspořádání.
| Parametr | Katalogová hodnota |
|---|---|
| Model | 4TG-E130x1307 |
| Typ produktu | Teleskopický hydraulický válec podvozku |
| Počet stupňů | 4 |
| Mrtvice | 1 307 mm |
| Mše | 58 kg |
| Pracovní objem | 13,7 l |
| Maximální pracovní tlak | 180 bar |
| Katalogový rozsah vyklápěcí kapacity | 15-25 tun |
| Rozměr L | 545 mm |
| Rozměr A | 216 mm |
| Rozměr B | 329 mm |
| Rozměr C | 132 mm |
| Rozměr D | 92 mm |
| Rozměr E | 58 mm |
Výše uvedené hodnoty jsou přepsány z tabulky teleskopického hydraulického válce Under Body v dodaném katalogu HCIC-2026, PDF strana 18. V tištěné tabulce řádek pro 4TG-E130x1307 ukazuje čtyři stupně, zdvih 1 307 mm, hmotnost 58 kg, pracovní objem 13,7 l a maximální pracovní objem 180 barů.

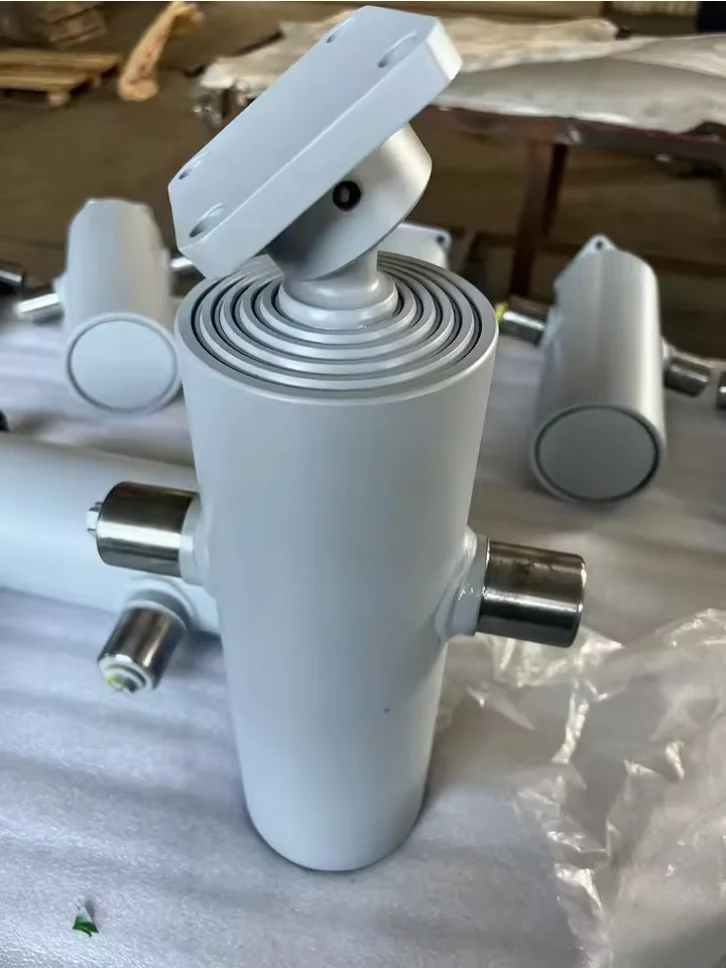

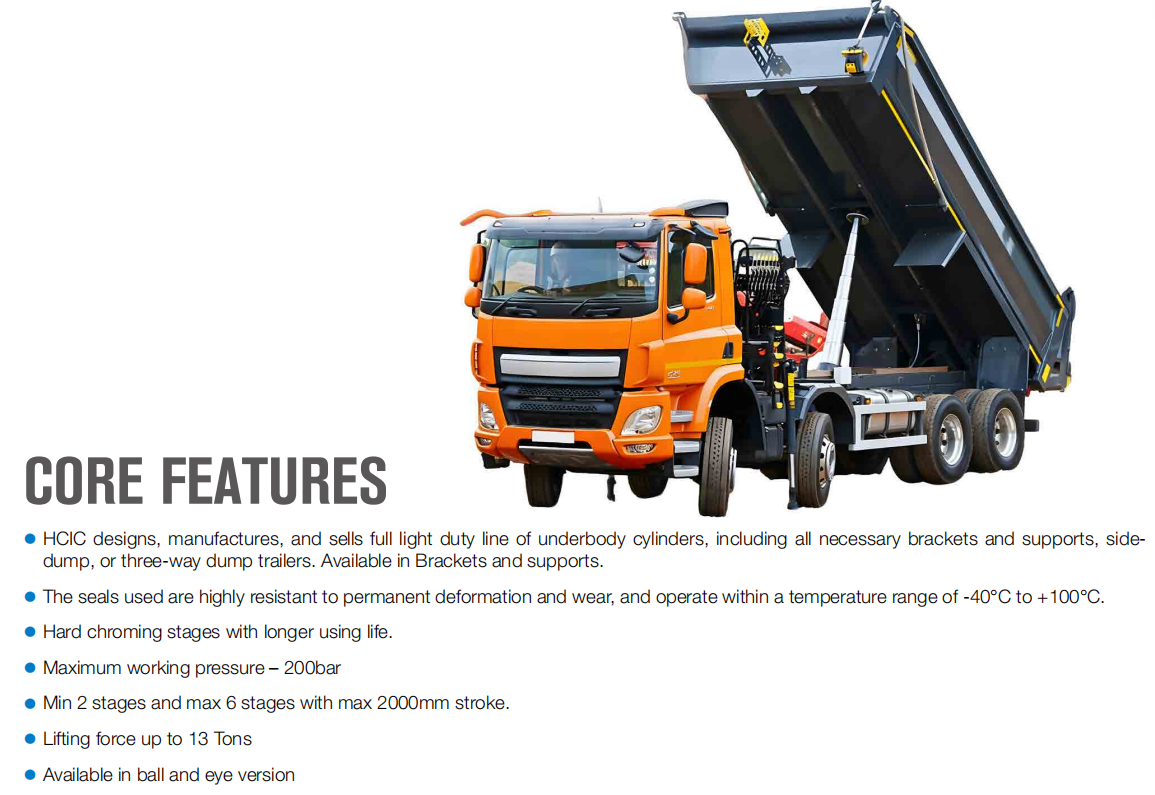

Teleskopický válec používá vnořené stupně k vytvoření delšího pracovního pohybu, aniž by při zatažení vyžadoval celou vysunutou délku. Toto uspořádání je užitečné u sklápěcích přívěsů, kde je dostupný prostor pod korbou omezený, ale systém sklápění stále potřebuje dostatečný pohyb.
4TG-E130x1307 má čtyři stupně a uvedený zdvih 1 307 mm. Jeho rozměr L 545 mm poskytuje výchozí bod pro plánování uzavřeného prostoru, ale instalace musí také počítat s kolébkou válce, kolíkovým nebo okem, členy podvozku, hadicemi a kompletní dráhou pohybu tělesa sklápěčky.
Válec sám o sobě neurčuje výsledek překlopení. Umístění závěsu, tělesná hmotnost, rozložení zátěže, úhel překlopení, průtok čerpadla a ochrana proti odlehčení, to vše ovlivňuje sílu a rychlost požadovanou během cyklu.

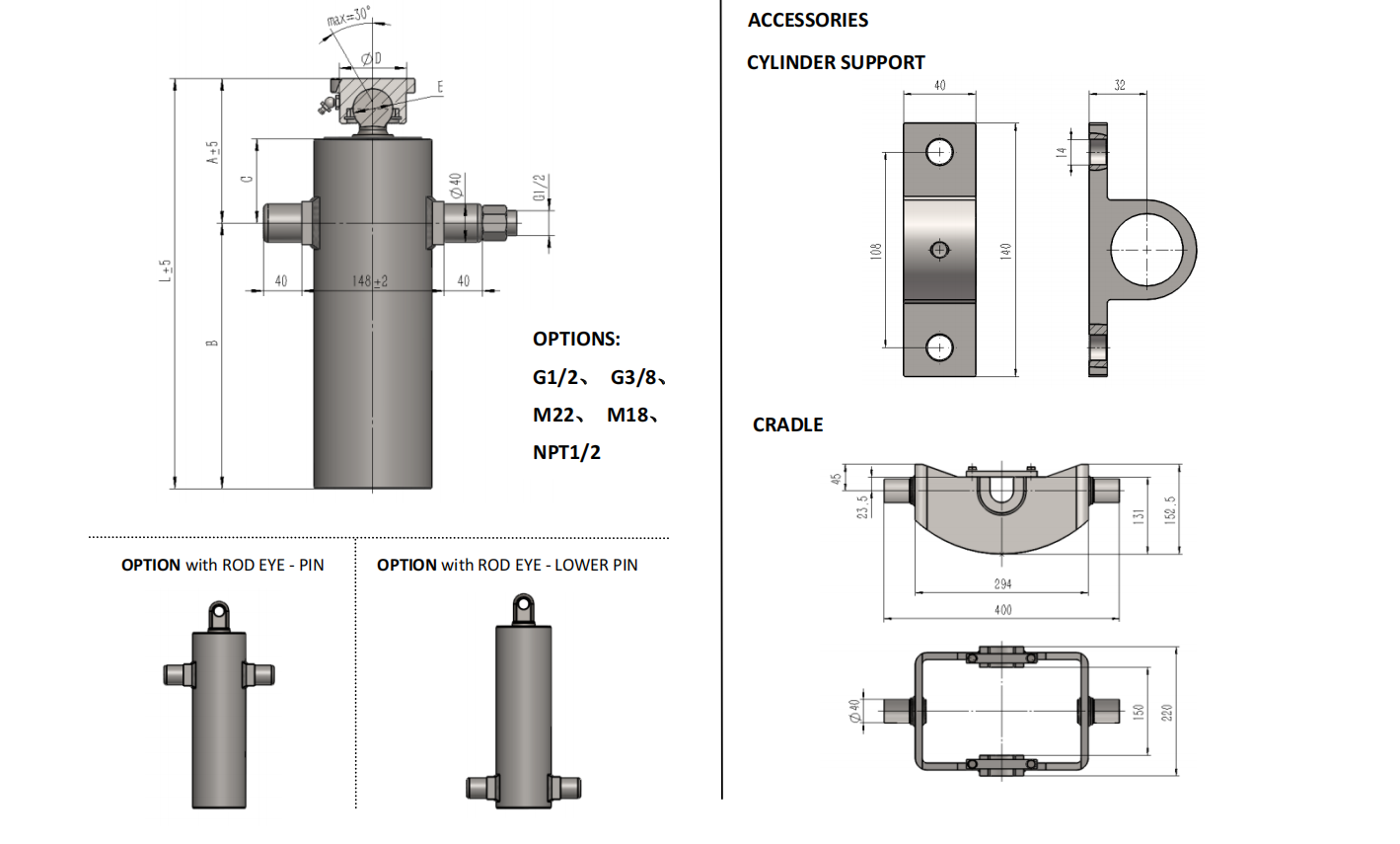

Začněte s uvedeným rozměrem L a instalačními rozměry A–E. Porovnejte je s výkresem přívěsu nebo změřenou montážní plochou. Poté zkontrolujte válec přes plný oblouk sklápění. Válec může uvolnit podvozek, když je karoserie zavřená, ale když se karoserie zvedne, dotkne se příčného nosníku nebo konzoly.

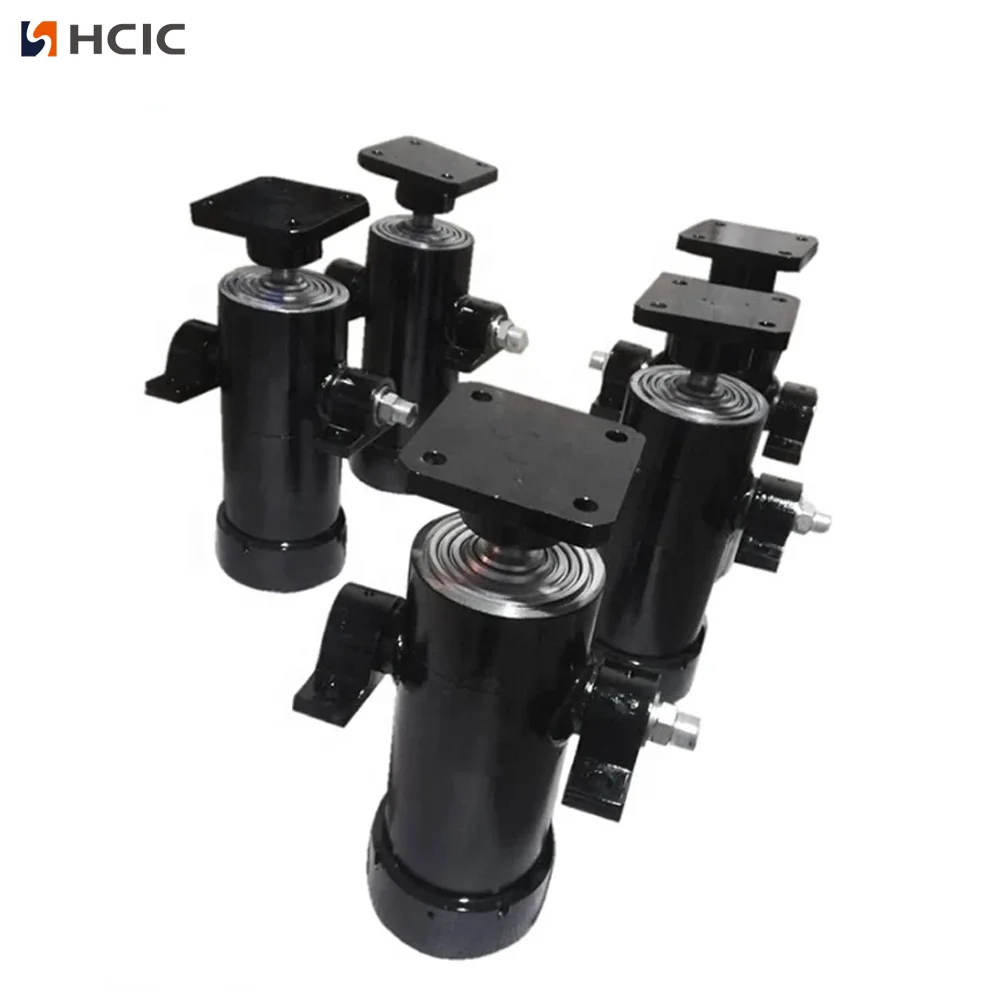

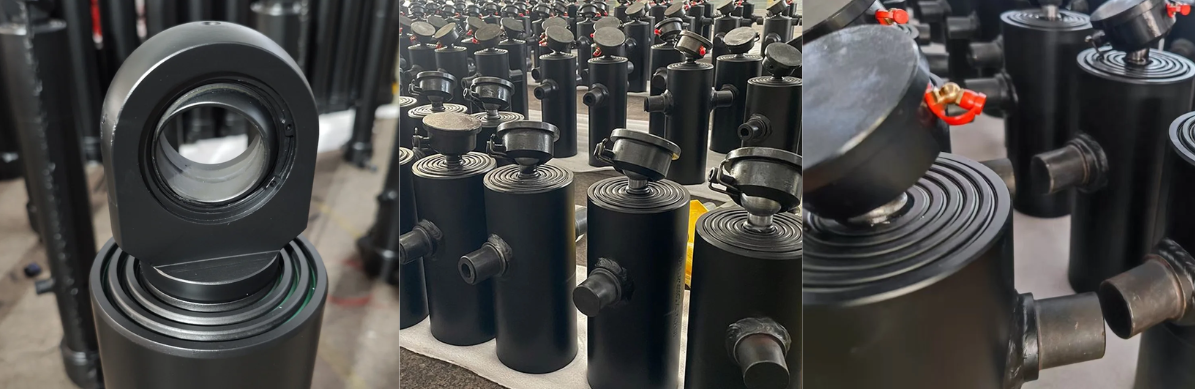

Na stránce katalogu jsou uvedeny možnosti táhla a spodního čepu pro řadu válců spodní části karoserie spolu s referencemi podpěrných kolébek. Přesné připojení a uspořádání kolébky pro 4TG-E130x1307 by mělo být potvrzeno z projektového výkresu. Nepředpokládejte, že podobně vypadající teleskopický válec bude používat stejnou rozteč kolíků nebo způsob montáže.
Válec by měl být podepřen a vyrovnán prostřednictvím montážní konstrukce přívěsu. Konzoly by neměly tlačit válec do polohy nebo vytvářet boční zatížení během vysouvání. Před zatížením zkontrolujte kolíky, kolébku, hadice a blízké prvky rámu.
Katalog uvádí maximální pracovní tlak 180 barů pro 4TG-E130x1307. Čerpadlo, pojistný ventil, velikost hadice, objem oleje a řídicí okruh by měly být přezkoumány podle tohoto požadavku. Pracovní tlak není stejný jako garantovaná nosnost; skutečná síla závisí na hydraulickém tlaku, účinné ploše a mechanické geometrii přívěsu.

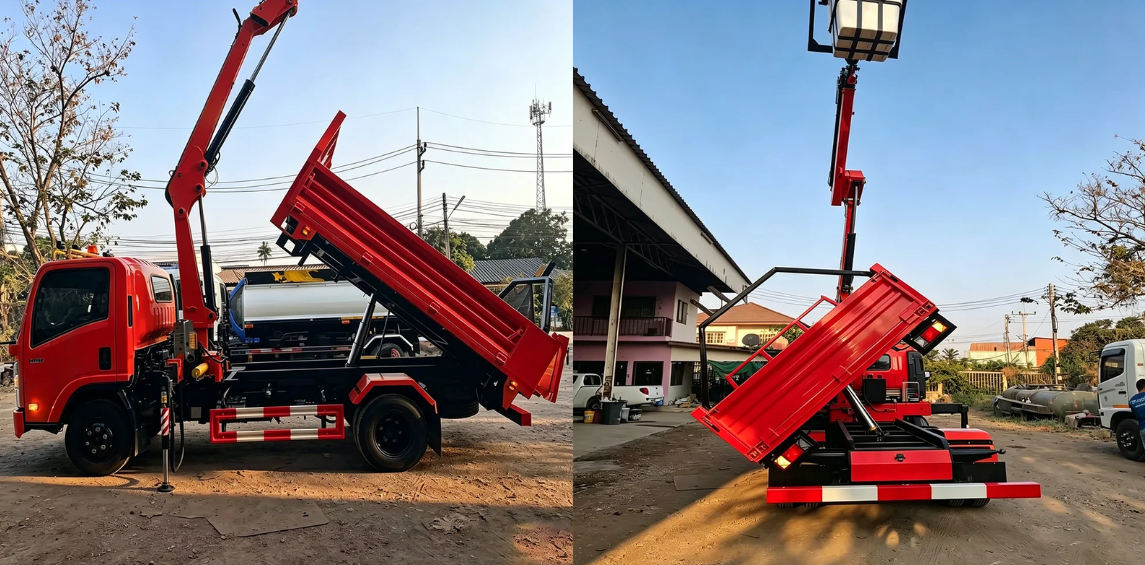

4TG-E130x1307 je relevantní pro projekty sklápěcích přívěsů, které potřebují čtyřstupňový teleskopický hydraulický válec podvozku se zdvihem 1 307 mm. Může být zvažován pro uspořádání bočního vyklápění a třístranného sklápěcího přívěsu, pokud dostupný instalační prostor a rozsah použití katalogu odpovídají projektu.
Katalog uvádí rozsah nosnosti 15–25 tun. Považujte to za referenční katalogovou aplikaci, nikoli za univerzální schválení užitečného zatížení. Nástavba přívěsu, konstrukce závěsu, pevnost podvozku, rozložení zatížení a hydraulický systém musí být hodnoceny společně.
Pro 4TG-E130x1307 OEM nebo dotaz na výměnu zašlete:
Tyto informace pomáhají oddělit přímou výměnu válce od přepracování uchycení nebo hydraulického systému.
4TG-E130x1307 poskytuje výrobcům přívěsů definovaný čtyřstupňový spodní válec se zdvihem 1 307 mm, hmotností 58 kg, maximálním pracovním tlakem 180 barů, pracovním objemem 13,7 l a rozsahem sklápění podle katalogu 15–25 tun.
Před objednávkou zašlete výkres přívěsu, montážní rozměry a hydraulická data do HCIC pro kontrolu vybavení.
