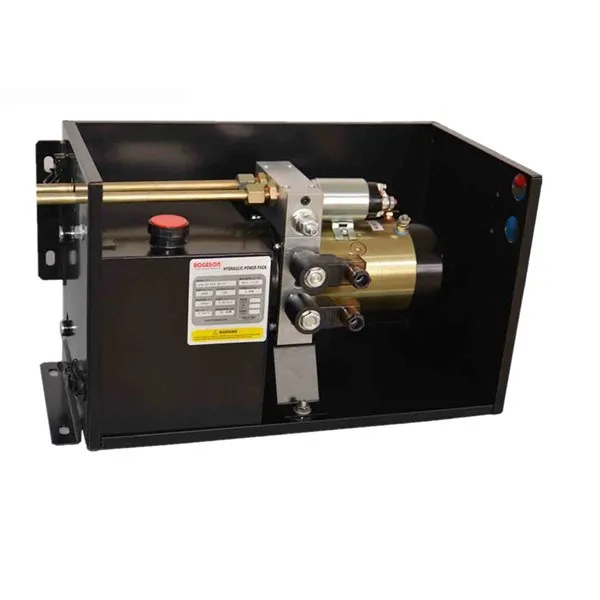

Dvojitá dvojčinná hydraulická pohonná jednotka pro sklápěcí návěsy

Dvojčinná hydraulická pohonná jednotka HCPGDD pro sklápěcí návěsy je uvedena pro systémy, které potřebují dvě nezávisle řízené dvojčinné hydraulické funkce. Katalog HCIC-2026 identifikuje tento model s průtokem 1,2 GPM, nádrží o objemu 8 galonů, 3 000 PSI a dvěma konfiguracemi 4cestných, 3polohových ventilů ovládaných solenoidem.

Toto duální uspořádání může být relevantní, když jeden agregát přívěsu musí ovládat dvě samostatné dvojčinné funkce, jako je vyklápěcí akční člen a pomocná hydraulická funkce. Skutečný okruh je stále třeba zkontrolovat s ohledem na válce, napájení baterie, pořadí ventilů, uspořádání hadic a dostupný instalační prostor.

---

I. Specifikace HCPGDD

V tabulce jsou zaznamenány identifikační údaje katalogu. Nestanoví univerzální nosnost, garantovanou dobu cyklu, kapacitu simultánního průtoku ani kompletní konfiguraci kabeláže.

---

II. Co znamená „dvojí působení“

Dvojčinná hydraulická funkce potřebuje olej nasměrovaný na obě strany jejího válce. Jeden směr prodlužuje akční člen; poloha zpětného ventilu posílá olej na opačnou stranu pro poháněné zatahování. Výčet HCPGDD ukazuje dvě dvoučinná uspořádání ventilů, takže pohonná jednotka se liší od jednookruhové dvojčinné HPU.

Pro výrobce přívěsů OEM je důležitou otázkou, jak budou tyto dvě funkce použity. Poběží jeden po druhém? Má jedna funkce prioritu? Zabraňuje řídicí systém protichůdným příkazům? Jak velký průtok je k dispozici, když jsou oba okruhy aktivní? Tyto body by měly být potvrzeny v hydraulickém schématu, nikoli převzaty z názvu modelu.

---

III. Vlastnosti produktu, které jsou důležité při instalaci přívěsu

3.1--Dva dvojčinné řídicí obvody

Katalog uvádí dvě konfigurace 4cestných, 3polohových ventilů ovládaných elektromagnetem. To poskytuje řídicí strukturu potřebnou pro dvě dvojčinné funkce, přičemž konečná řídicí logika závisí na kabeláži, spínačích, dálkových ovladačích a pořadí stroje zvoleném pro přívěs.

3.2--1.2 Katalogový tok GPM

Uvedený průtok 1,2 GPM je výchozím bodem pro odhad rychlosti pohonu. Pokud dvě funkce sdílejí dostupný průtok čerpadla, skutečná doba pohybu závisí na uspořádání okruhu a provozní sekvenci. Bez potvrzení systému neuvádějte 1,2 GPM jako garantovaný průtok do obou válců současně.

3,3--8-galonová nádrž

8galonová nádrž je katalogová hodnota pro HCPGDD. Správná hladina provozního oleje musí být stále kontrolována podle objemu válců, zdvihu na straně tyče, objemu hadice, zpětného toku a montážní polohy nádrže. Větší nádrž sama o sobě nevyřeší poddimenzovaný okruh válců nebo nesprávné pořadí ventilů.

3.3 -- Připojení portu SAE č. 6

Každé hydraulické připojení by mělo být zkontrolováno podle standardu hadice přívěsu a adaptéru. Ověřte, které porty patří ke každé dvojčinné funkci, identifikujte tlakové a vratné cesty, poskytněte dostatečný poloměr ohybu hadice a ponechte přístup pro servis.

3.4--Integrované rozložení pohonné jednotky přívěsu

HCPGDD je uveden v sekci HPU HCIC pro sklápěcí přívěs. Praktická instalace také vyžaduje prostor pro motor, nádrž, kabeláž ventilu, kabely baterie a připojení hadic. Před uzavřením pohonné jednotky je třeba zvážit přístup k vozovce, vibracím, teplu a údržbě.

---

IV. Kam se hodí tento HPU

HCPGDD lze přezkoumat pro sklápěcí návěsy, které vyžadují dvě dvojčinné hydraulické funkce z jednoho balíku pohonné jednotky. Může být relevantní pro OEM sestavení, náhradní projekty a systémy přívěsů s hlavním pohonem a pomocnou funkcí.

Není to automaticky správná volba pro jednočinný dvoučinný válec, okruh spouštění/spouštění gravitace nebo systém, který potřebuje jiné uspořádání průtoku a tlaku. Aplikace by měla odpovídat skutečné řídicí sekvenci.

---

V. Co si ověřit před objednávkou

Pro dotaz HCPGDD připravte:

• Vrtání, tyč a zdvih obou spojených válců
• Požadovaný pohyb každé funkce
• Zda funkce fungují samostatně nebo současně
• Cílové časy vysouvání a zatahování
• Napětí baterie, délka kabelu a uspořádání ovládacího spínače
• Vedení hadice, standardní port a detaily montáže
• Hydraulické schéma nebo přehledný popis obvodu
• K dispozici montážní prostor a servisní přístup
• Fotografie a informace na typovém štítku pro náhradní jednotku

Tyto podrobnosti pomáhají HCIC přezkoumat duální okruh jako kompletní systém a identifikovat jakékoli projektové požadavky na kabeláž, hadice nebo ovládací prvky před výrobou.

---

VI. FAQ

Je HCPGDD jednočinný nebo dvojčinný?

Katalog HCIC-2026 uvádí HCPGDD jako „2 dvojčinný“ se dvěma čtyřcestnými, 3-polohovými konfiguracemi ventilů.

Jaký průtok a tlak jsou uvedeny pro HCPGDD?

Katalog uvádí 1,2 GPM a 3 000 PSI. Skutečný průtok dostupný pro každou funkci závisí na okruhu a provozní sekvenci.

Jakou velikost nádrže používá HCPGDD?

V katalogu je uvedena nádrž o objemu 8 galonů.

Mohou obě hydraulické funkce běžet současně?

Modelová tabulka identifikuje dva okruhy dvojčinných ventilů, ale nespecifikuje zaručený současný průtok nebo simultánní provoz. To musí být potvrzeno z hydraulického schématu a projektu.

Jaká velikost portu je uvedena?

Katalog uvádí SAE #6 pro HCPGDD.

Je HCPGDD přímou náhradou za jiný HPU sklápěcího návěsu?

Ne automaticky. Před schválením výměny je nutné porovnat údaje o láhvi, uspořádání ventilů, kabeláž, připojení hadic, velikost nádrže a instalační prostor.

---

VII. Závěr

Dvoučinná dvoučinná hydraulická pohonná jednotka HCPGDD pro sklápěcí návěsy je katalogově definovaná možnost pro dvě dvojčinné hydraulické funkce. Jeho klíčovými identifikačními údaji jsou průtok 1,2 GPM, porty SAE č. 6, nádrž o objemu 8 galonů, 3 000 PSI a dvě konfigurace 4cestných a 3polohových ventilů ovládaných solenoidem.

Pro užitečnou cenovou nabídku zašlete data pro oba válce, řídicí sekvenci, elektrické napájení, hydraulické schéma a fotografie instalace. HCIC pak může zkontrolovat, zda konfigurace HCPGDD vyhovuje kompletnímu hydraulickému systému přívěsu.

---

VIII. O HCIC

HCIC dodává hydraulické válce, hydraulické pohonné jednotky a související hydraulické komponenty pro přepravu, manipulaci s odpady, stavební a průmyslová zařízení. Vhodnost konečného produktu by měla být potvrzena s ohledem na kompletní konstrukci stroje a příslušné bezpečnostní požadavky.
