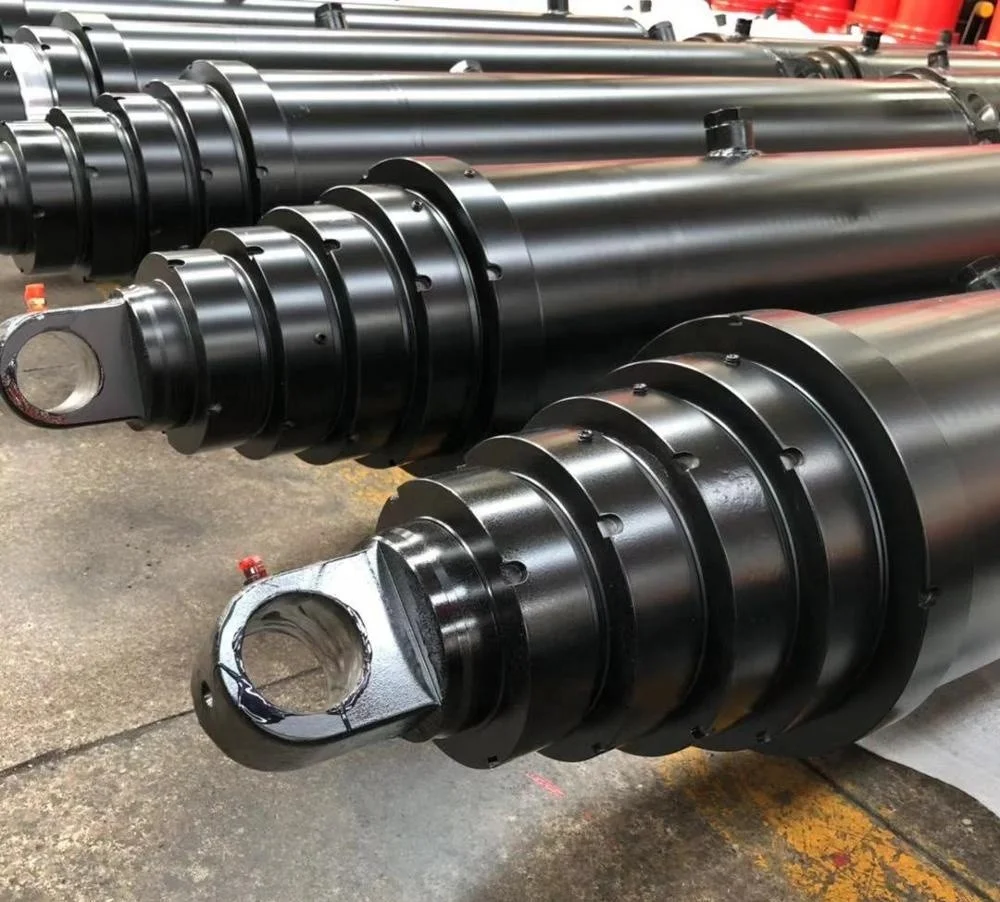

Prohlédněte si rozměry hydraulického válce 53-4592-106 s dvojitou vidlicí, zdvih 106,06 palce, 3/4palcový port NPTF a katalogovou hmotnost 208 lb pro OEM zařízení s dlouhým pojezdem.
Stroke:
2 694 mmClosed length,:
1 219 mmExtended length:
3 913 mmPort:

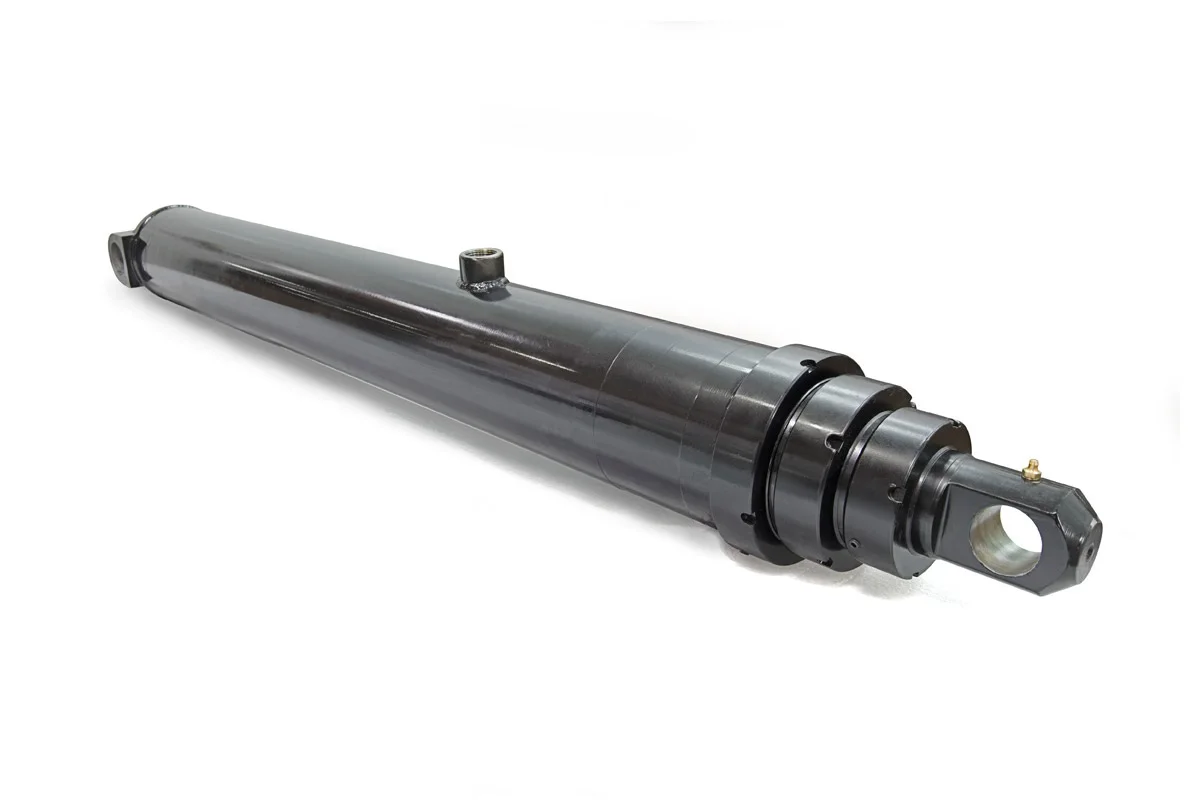

3/4 v NPTFDvojitý vidlicový hydraulický válec 53-4592-106 je model řady 4000 s dlouhým zdvihem uvedený v katalogu HCIC-2026. Jeho katalogový zdvih 106,06 palce jej staví do jiné diskuse o instalaci než u kompaktního pohonu: stroj musí mít prostor pro dlouhou změnu vzdálenosti mezi kolíky a držáky a hadice musí zůstat řízeny plným pohybem.
Pro OEM stavitele nebo tým údržby je užitečným výchozím bodem kompletní řada rozměrů. Zahrnuje zdvih, uzavřenou délku, prodlouženou délku, montážní rozměry, port, objem oleje a hmotnost. Tyto hodnoty pomáhají konstruktérům porovnat model se stávajícím válcem nebo novým uspořádáním stroje, než požádají o cenovou nabídku projektu.
| Položka | Hodnota v palcích | Metrická hodnota |
|---|---|---|
| Model | 53-4592-106 | 53-4592-106 |
| Série | Řada 4000 | Řada 4000 |
| Mrtvice, A | 106,06 palce | 2 694 mm |
| Uzavřená délka, B | 48,00 palců | 1 219 mm |
| Prodloužená délka, C | 154,06 palce | 3 913 mm |
| Rozměr D | 1,50 palce | 38 mm |
| Rozměr E | 2,06 palce | 52 mm |
| Rozměr F | 2,00 palce | 51 mm |
| Rozměr G | 7,00 palců | 178 mm |
| Rozměr J | 2,06 palce | 52 mm |
| Rozměr K | 19,50 palců | 495 mm |
| Přístav | 3/4 v NPTF | 3/4 v NPTF |
Katalog neposkytuje pro 53-4592-106 univerzální záruku tlaku, zatížení nebo životnosti. Konečný výběr vyžaduje skutečnou dráhu zatížení stroje, hydraulické podmínky a kontrolu bezpečnosti.

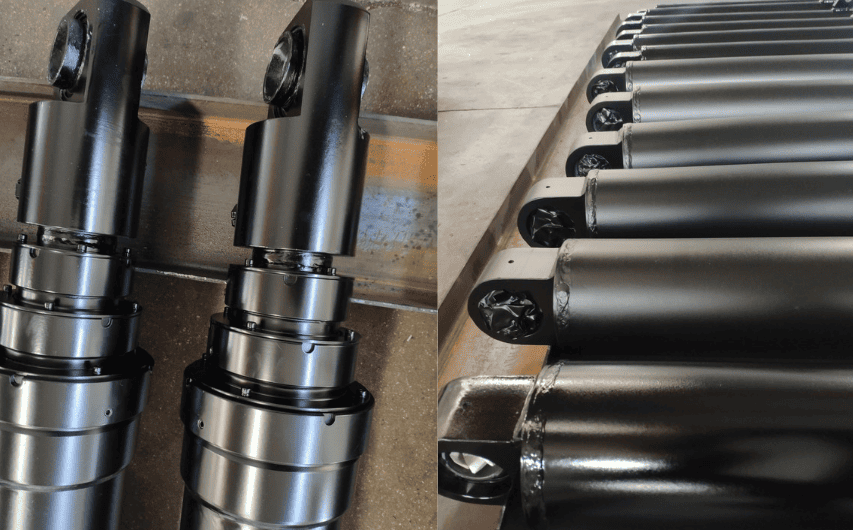

Válec s kolíky nefunguje izolovaně. Pevný čep, pohyblivý čep a připojený mechanismus definují pohyb. Pro 53-4592-106 katalog uvádí 48,00 palce zavřené a 154,06 palce prodloužené. Stroj proto potřebuje řízenou dráhu přes velkou změnu vzdálenosti hrotu.
Před instalací zmapujte dvě koncové polohy a několik mezipoloh. Zkontrolujte, zda válec zůstává v zamýšleném rozsahu úhlu, zda montážní držáky nesou zátěž ve správném směru a zda okolní konstrukce ponechává prostor pro pohyb těla, tyče, čepů a hadice.
Dlouhý zdvih také dělá směrování důležitější. Hadice musí sledovat pohybující se sestavu, aniž by se natahovaly, zadrhávaly nebo třely o rám. Servisní týmy by měly být schopny dosáhnout portu a montážního hardwaru bez demontáže nesouvisejícího zařízení.

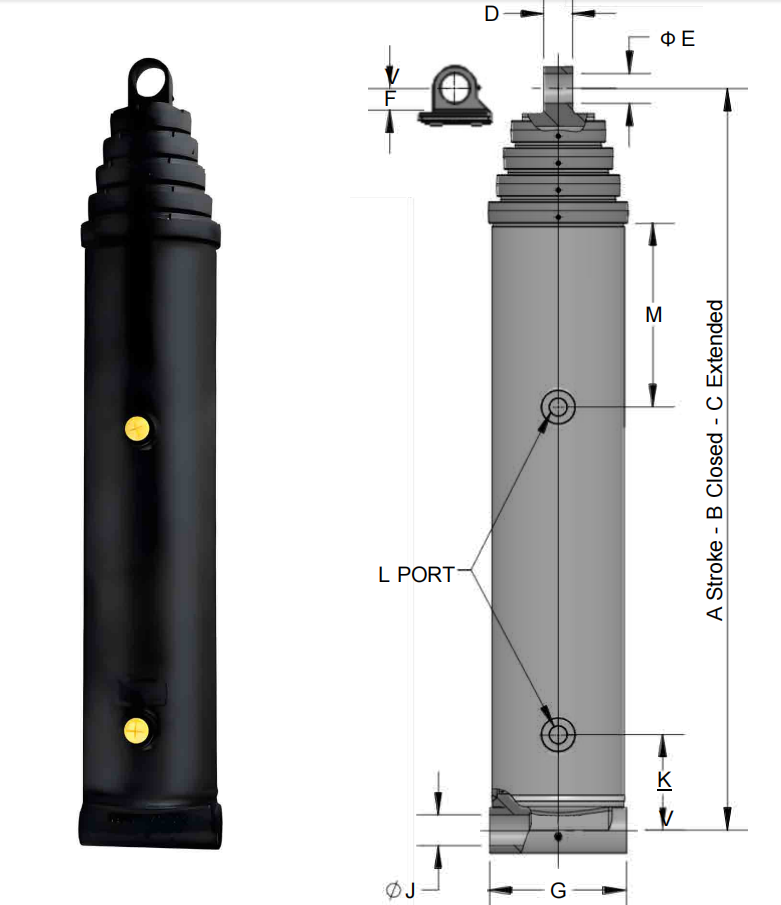

Katalogové rozměry D, E, F, G, J a K poskytují rozměrový výchozí bod pro montážní uspořádání. Porovnejte je se strojním výkresem a nepředpokládejte, že jediným požadavkem na montáž je dlouhý zdvih.
Port 3/4 v NPTF musí odpovídat stávající praxi hydraulického potrubí a montáže. Před instalací válce v omezeném prostoru ověřte adaptér, způsob těsnění, poloměr ohybu hadice a orientaci portu.
Produktová řada uvádí 1,7 galonů plnicího objemu oleje a 6,0 galonů rozšířeného objemu oleje. Hydraulický systém musí mít dostatečný využitelný objem zásobníku pro válec, hadice, ventilový blok a aktuální pracovní polohu. Tyto katalogové hodnoty nepředstavují úplný výpočet velikosti nádrže.
Uvedená hmotnost je 208 lb. Tato hodnota je důležitá při přepravě, plánování instalace a návrhu držáku. Zajistěte bezpečnou metodu zvedání a ověřte, že konstrukce stroje může nést válec a přenášet pracovní zatížení přes čepové spoje.
53-4592-106 lze zkontrolovat pro zařízení OEM na dlouhé cesty a náhradní projekty, které používají válec typu pin-to-pin. Je vhodný pro mechanismy, kde jsou pevné a pohyblivé montážní body daleko od sebe v plném vytažení za předpokladu, že geometrie stroje odpovídá katalogovým rozměrům.
Nabídka by neměla být založena pouze na čísle modelu. HCIC potřebuje k posouzení aplikace výkres stroje nebo přesná měření v terénu, provozní tlak, směr zatížení, frekvenci cyklů, detaily kolíků a informace o hydraulickém připojení.
Hydraulický válec typu pin-to-pin 53-4592-106 je volitelné příslušenství řady 4000 s dlouhým zdvihem pro mechanismy, které vyžadují definovanou změnu vzdálenosti mezi kolíky. Jeho zdvih 106,06 palce, zavřená délka 48,00 palce, prodloužená délka 154,06 palce, 3/4 portu NPTF, hodnota plnění 1,7 galonu, rozšířená hodnota 6,0 galonu a katalogová hmotnost 208 lb dávají týmu OEM přesný základ pro počáteční kontrolu vybavení.
Před objednáním zašlete kompletní geometrii pohybu, montážní detaily, hydraulická data a plán manipulace do HCIC. Tyto informace jsou potřebné k určení, zda tento model s dlouhým pojezdem odpovídá kompletnímu stroji.
HCIC, také známý jako Jinan Huachen Industrial Co., Ltd., dodává hydraulické válce, hydraulické pohonné jednotky a související komponenty pro vozidla, nakládání s odpady, stavební a průmyslová zařízení. Vhodnost produktu by měla být potvrzena s ohledem na kompletní konstrukci stroje a příslušné bezpečnostní požadavky.
