Rozměr (D*Š*V):2880x2450x2700 Velikost stolu (mm):1000x500 Počet os:5 Zdvih stolu (X) (mm):800 Zdvih stolu (Y) (mm):500 Zdvih stolu (Z) (mm):500 Přesnost polohování (mm):0,0075 Opakovatelnost (X/Y/Z) (mm):0,005 Rozsah otáček vřetena (ot./min): 1 - 8000 ot./min Výkon motoru vřetena (kW):7,5 Max. Nosnost stolu(kg):600 kg Min. Čas výměny nástroje (výměn):3
Frézka označuje frézku používanou ke zpracování různých povrchů obrobku. Obecně je fréza poháněna hlavně rotačním pohybem a obrobek a fréza se pohybují jako posuvný pohyb. Může být zpracována rovina, drážka, může být také zpracována řada zakřivených povrchů, ozubených kol a tak dále.
Vysoce kvalitní pryskyřičný písek
Tchajwanské vřeteno
Tchajwanský kuličkový šroub a pojistná matice
Tchajwanský tlakový válec
Japonské ložisko NSK německo spojka R+W
Automatický mazací systém
Dopravník třísek na přání
Aplikace:

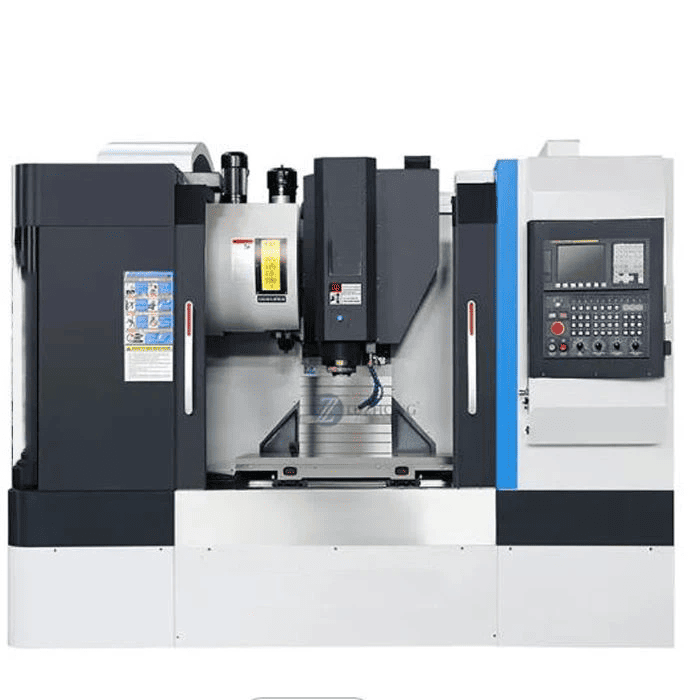

Tento VMC je vhodný pro mechanické zpracování a výrobu forem. A může se přizpůsobit požadavkům na zpracování od hrubého
obrábění k dokončení obrábění. Může také dokončit mnoho pracovních postupů, jako je frézování, vrtání, závitování, vyvrtávání atd.
Všechny parametry lze přizpůsobit
Parametry vzorku
| Žádný. | Položka | Specifikace |
|---|---|---|
| A Technické parametry obráběcího stroje: | ||
| 1 | Tělo stroje a všechny díly jsou vyrobeny z nano odlitků | |
| 2 | Velikost stolu | 500×400 mm |
| 3 | T-drážka (šířka x množství x rozteč) | 10×5×78 mm |
| 4 | Největší zátěž | 200 kg |
| 5 | Maximální výška posuvu | 280 mm |
| 6 | Vzdálenost od čela vřetena k práci | 100-280 mm |
| 7 | Triaxiální pojezd X/Y/Z | 450/400/170 mm |
| 8 | Průměr vřetena | Ø 100 mm |
| 9 | Rychlost vřetena | 36 000 ot./min |
| 10 | Výkon motoru vřetena | 6 kW |
| 11 | Kapacita knihovny nástrojů vřetena | 8 |
| 12 | Doba výměny nástroje | 5S |
| 13 | Kužel vřetena | ISO25 |
| 14 | Kurzy knihovny nožů | Rotace servo disku |
| 15 | Rychlá rychlost X/Y/Z | 12/12/12 m/min |
| 16 | Rychlost zpracování | 6–12 m/min |
| 17 | Přesnost polohování | ±0,006/300 mm |
| 18 | Opakovaná přesnost polohování | ±0,006/300 mm |
| 19 | Přesnost obrobeného povrchu | ≤Ra1,6 |
| 20 | Přesnost obrábění | ±0,01 mm |
| 21 | Volitelné čtyřosé pětiosé | Ano |
| 22 | Úhel natočení osy A | ±105 stupňů |
| 23 | Pátá osa Otočení osy C Úhel | 360 stupňů |
| 24 | Režim pětiosého spojení | 5 os s pohybem |
| 25 | Pracovní napětí | 380V/50HZ±10% nebo 220V/60HZ |
| 26 | Velikost stroje (d * š * v) | 1450×1600×2100 mm |
| 27 | Tělesná hmotnost | 1500 kg |
| B Podrobnosti konfigurace obráběcího stroje parametry značky: | ||
| 1 | Konfigurace systému | Tchaj-wan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Vřeteno | 6KW vysoce přesné, vysokorychlostní, vysoce tiché vřeteno chlazené olejem |
| 3 | Kulový šroub | Japonsko NSK, Německo RexRoth) 2005 |
| 4 | Lineární vedení | Taiwan HIWIN/ABBA vysoce přesné vodítko H25 |
| 5 | Servo jednotka | Servomotor Panasonic 750W/Ncstudio |
| 6 | Ložisko drátěné tyče | Tchajwanské přesné ložisko TPI |
| 7 | Spínaný zdroj | Tchajwanský mingský útek |
| 8 | Elektrický vypínač | Čína chint |
| 9 | konvertor | * Čtvercový převodník |
1. Portálová frézka: včetně portálové frézky a vyvrtávačky, portálové frézky a hoblovky a dvousloupové frézky se používají pro zpracování velkých dílů.
2.frézka s jedním sloupem a frézka s jedním ramenem: horizontální frézovací hlava prvního se může pohybovat podél vodicí lišty sloupu, stůl pro podélný posuv; Hlava čelní frézy se může pohybovat horizontálně podél konzolové vodicí kolejnice a konzola může také nastavovat výšku podél vodicí kolejnice sloupu. Oba se používají ke zpracování velkých dílů.
3.table nezvedne frézku: existují dva druhy obdélníkového pracovního stolu a kulatého pracovního stolu, je to středně velká frézka mezi frézkou se zvedacím stolem a portálovou frézkou. Jeho vertikální pohyb se provádí zvednutím frézovací hlavy na sloupu.
4.Přístrojová frézka: malá zvedací stolní frézka, používaná pro zpracování nástrojů a jiných malých dílů.
5. Nástrojová frézka: Používá se pro výrobu forem a nástrojů, vybavená vertikální frézovací hlavou, univerzálním úhlovým stolem a zástrčkou a dalším příslušenstvím, ale také pro vrtání, vyvrtávání a interpolační obrábění.
6.Ostatní frézky: jako frézka s drážkou pro pero, frézka CAM, frézka s klikovým hřídelem, frézka s válcovým čepem a frézka na čtvercové ingoty atd. jsou speciální frézky vyráběné pro zpracování odpovídajícího obrobku.

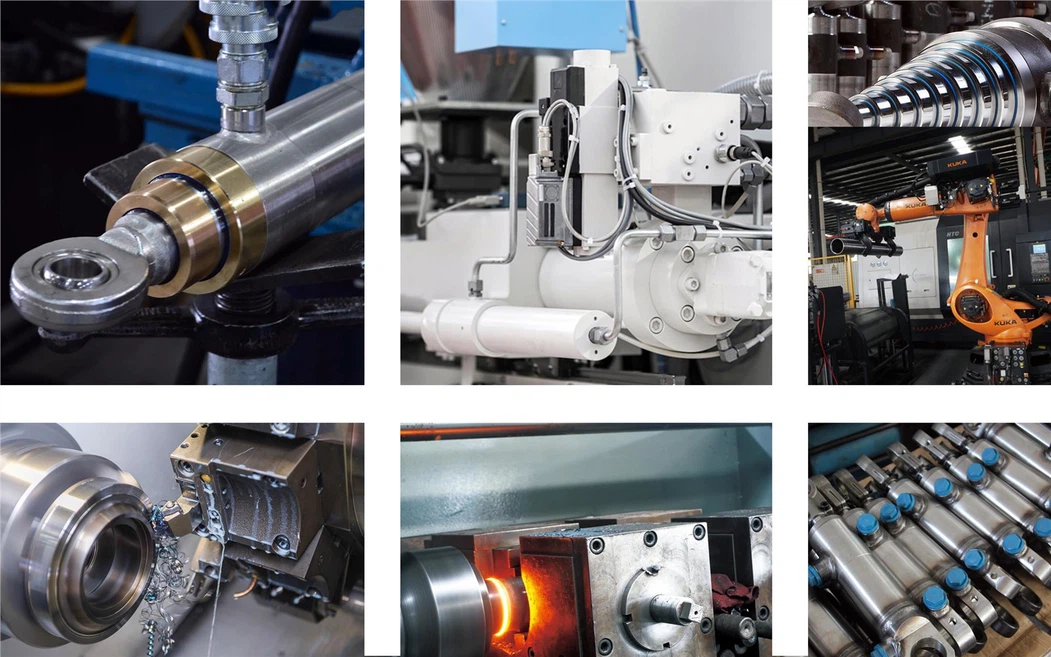

HCIC nabízí plné přizpůsobení pro všechny hydraulické válce:
· Vlastní vrtání, průměr tyče a délka zdvihu
· Nastavení pracovního tlaku až do 10 000 PSI
· Více možností montáže: vidlice, příruba, čep, oko čepu
· Speciální ucpávkové materiály pro vysokoteplotní, nízkoteplotní nebo korozivní prostředí
· Vlastní nátěr, nátěr a značení
· Výroba OEM / privátních značek
1. 13 let praxe.
2. Perfektní zpracování. Vždy oddaný výzkumu a vývoji.
3. Ujistěte se, že produkty splňují standardy kvality.
4. Zajistěte, aby bylo zboží doručeno včas.
5. Odpovíme vám do 2 hodin.
6. Poskytujte vřelé a přátelské služby a poprodejní servis.
7. Zaručená dobrá kvalita a nejlepší služby, jak nakupujete od místního dodavatele.
8. K dispozici jsou různé vzory, barvy, styly, vzory a velikosti.
9. Přizpůsobené specifikace jsou vítány.
1.Jak zaručíte kvalitu?
Před odesláním otestujeme a zašleme testovací video, které potvrdí kupujícímu.
2. Kdy odešlete objednávku?
Jakmile obdržíme potvrzení o platbě, pokusíme se odeslat do 48 hodin.
3.Jak mohu sledovat svou objednávku?
Jakmile bude vaše objednávka odeslána, zašleme vám e-mailem podrobnosti o odeslání.
4.Pokud jsem nebyl s produkty spokojen, mohu zboží vrátit?
Ano, nabízíme výměnu a opravu v záruční době.
5.Jak děláte naše podnikání dlouhodobým a dobrým vztahem?
A. Udržujeme dobrou kvalitu a konkurenceschopnou cenu, abychom zajistili prospěch našim zákazníkům;
b. Vážíme si každého zákazníka jako našeho přítele a upřímně obchodujeme a spřátelíme se s nimi, bez ohledu na to, odkud pocházejí.
