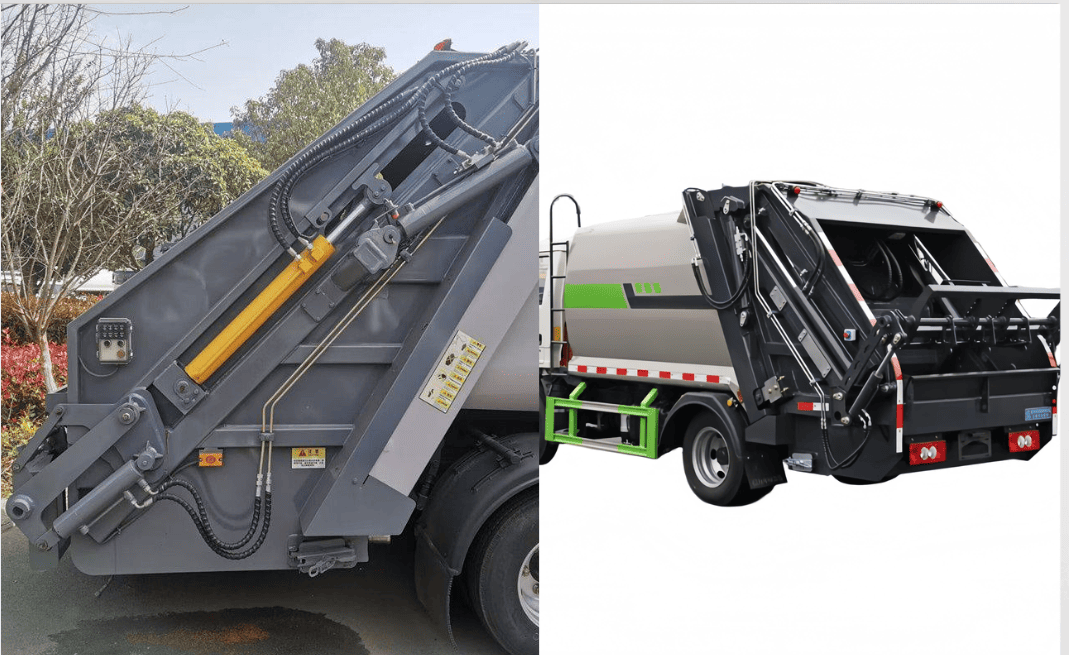

Hydraulický válec popelářský vůz se 3-stupňovým vyhazováním

Hydraulický válec H-001-7041 s výsuvným hydraulickým válcem je 3-stupňový popelářský vůz s výsuvným hydraulickým válcem, který je uveden v katalogu produktů HCIC-2026 pro zařízení pro nakládání s odpady. Katalog mu udává zdvih 181,69 palce a jeho použití označuje jako válec H Pack/Eject pro zařízení 28YD FL / 33YD SL.

Tento model není generický dlouhý válec vybraný pouze podle zdvihu. V popelářském voze válec pracuje uvnitř většího nakládacího, balícího nebo vyhazovacího mechanismu. Dostupný prostor, pořadí stupňů, montážní body, hydraulický okruh a pohyb karoserie – to vše je důležité, když OEM nebo tým údržby hodnotí výměnu.

---

I. H-001-7041 Specifikace

Položka katalogu neuvádí specifické vrtání, průměr tyče, pracovní tlak, uzavřenou délku, hmotnost nebo specifikaci portu pro H-001-7041. Tyto hodnoty by měly být potvrzeny během technické kontroly namísto toho, aby byly odvozeny z jiné tlakové láhve.

---

II. Třístupňová konstrukce a provozní role

Třístupňový teleskopický válec používá vnořené stupně k zajištění dlouhého lineárního pojezdu a zároveň udržuje zasunutý balík kratší než konvenční jednostupňový válec se stejným dosahem. U odpadních zařízení může toto uspořádání pomoci propojit kompaktní montážní plochu s balicím nebo vysouvacím mechanismem, který vyžaduje značný pohyb.

Úkolem válce je vytvářet řízený lineární pohyb. Okolní spojení a struktura odpadního těla určují, jak se tento pohyb stane balícím nebo vyhazovacím pohybem. Katalogový zdvih 181,69 palce je tedy klíčovou referencí pro výkres mechanismu, ale není úplným popisem celkového zdvihu stroje.

Označení H Pack/Eject označuje katalogovou roli láhve v mechanismu pro nakládání s odpady. Referenční aplikace 28YD FL / 33YD SL by měla být považována za shodu aplikace k prozkoumání, nikoli jako univerzální prohlášení o vybavení každého předního nebo bočního nakladače.

---

III. Co by si měli kupující před objednávkou zkontrolovat

Identita aplikace: Potvrďte, zda jde o zařízení v konfiguraci 28YD FL / 33YD SL uvedenou v katalogu nebo o jiném provedení těla.

1. Montážní centra:Zaznamenejte si vysunuté a zasunuté montážní rozměry, velikosti čepů, geometrii vidlice a šířku konzoly.
2. Dráha tahu:Porovnejte požadovaný pohyb balení/vysunutí s katalogovým zdvihem 181,69 palce.
3. Vůle jeviště:Během celého pohybu kontrolujte vnořené plošiny vůči tělu, rámu, vodicím konstrukcím a blízkým hadicím.
4. Hydraulický okruh:Pro potvrzení poskytněte informace o provozním tlaku, průtoku, uspořádání ventilů a otvoru pro hadici.
5. Chování při zatížení:Popište odpadní materiál, pořadí balení, odpor proti vysunutí a jakékoli známé mechanické dorazy.
6. Servisní prostor:Ponechte prostor pro kontrolu tyče, těsnění, povrchů stolku, montážních bodů a hydraulických spojů.

Válec s dlouhým zdvihem by se neměl používat k opravě poškozeného vedení, ohnutého rámu nebo nesprávného vyrovnání těla. Pokud mechanismus není geometricky v pořádku, může výměna válce pouze přesunout poruchu do jiné části systému.

---

IV. Aplikace

Katalog HCIC uvádí balicí/vysouvací hydraulický válec H-001-7041 pro službu H Pack/Eject CYL na odpadním zařízení 28YD FL / 33YD SL. Díky tomu je model relevantní pro integraci karoserie OEM, revize výměny válců a projekty údržby vozového parku zahrnující tyto aplikační reference.

Konečný výběr ještě vyžaduje skutečný strojní výkres. Objem karoserie, balicí mechanismus, montážní uspořádání, pracovní cyklus a hydraulické ovládací prvky se mohou lišit, i když se kategorie vozidla jeví jako podobná.

---

V. Kontrolní seznam dotazů na OEM a výměnu

Odeslat HCIC:

• Stávající fotografie válce a informace na štítku
• Typ odpadní nástavby a reference aplikace
• Rozměry vysunutého a zasunutého montážního středu
• Výkresy kolíků, vidlic a držáků
• Požadovaný pohyb a potvrzení zdvihu
• Hydraulické schéma, informace o tlaku a průtoku
• Požadavky na hadice a porty
• Provozní cyklus a materiálové podmínky
• Množství a místo určení

Tyto informace umožňují, aby byl model H-001-7041 zkontrolován jako součást kompletního mechanismu balení/vysunutí, nikoli jako samostatný náhradní díl.

---

VI. FAQ

---

VII. Závěr

Hydraulický válec H-001-7041 pack/eject je katalogově definovaný třístupňový válec se zdvihem 181,69 palce a uvedenou aplikační referencí 28YD FL / 33YD SL. Jeho hodnota pro OEM nebo náhradní projekt je jasným výchozím bodem, který poskytuje inženýrům: model, počet stupňů, zdvih a zamýšlená role zařízení jsou uvedeny v katalogu HCIC.

Dalším krokem není předpokládat zaměnitelnost. Odešlete výkres odpadního tělesa, montážní rozměry, informace o hydraulickém okruhu a požadavky na pohyb, aby HCIC mohl porovnat válec s celým strojem.

---

VIII. O HCIC

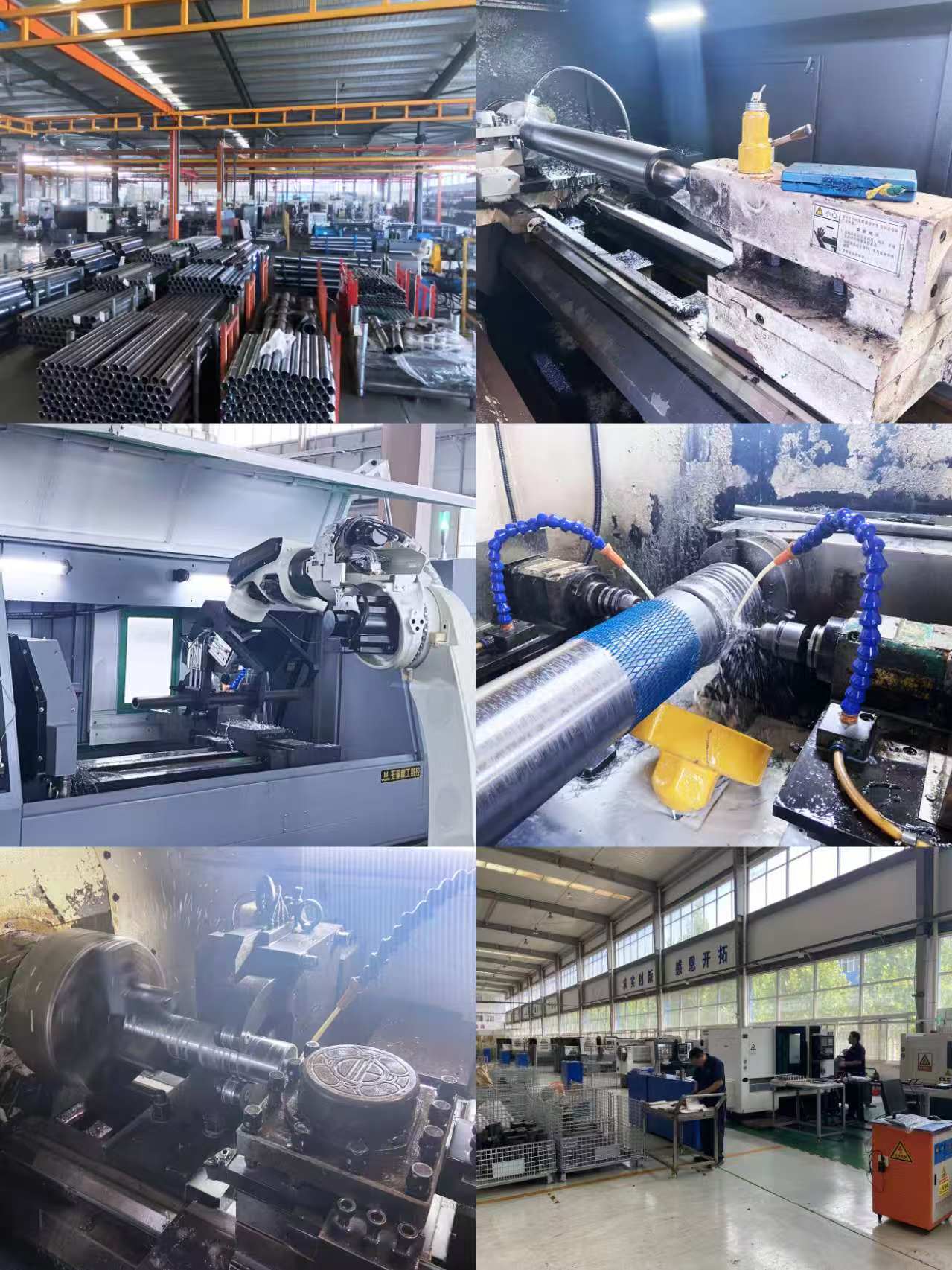

HCIC, také známý jako Jinan Huachen Industrial Co., Ltd., vyvíjí a vyrábí hydraulické válce, hydraulické pohonné jednotky a související hydraulické komponenty pro vozidla, nakládání s odpady a průmyslové aplikace. Vhodnost produktu by měla být potvrzena podle skutečné konstrukce zařízení a provozních podmínek.
